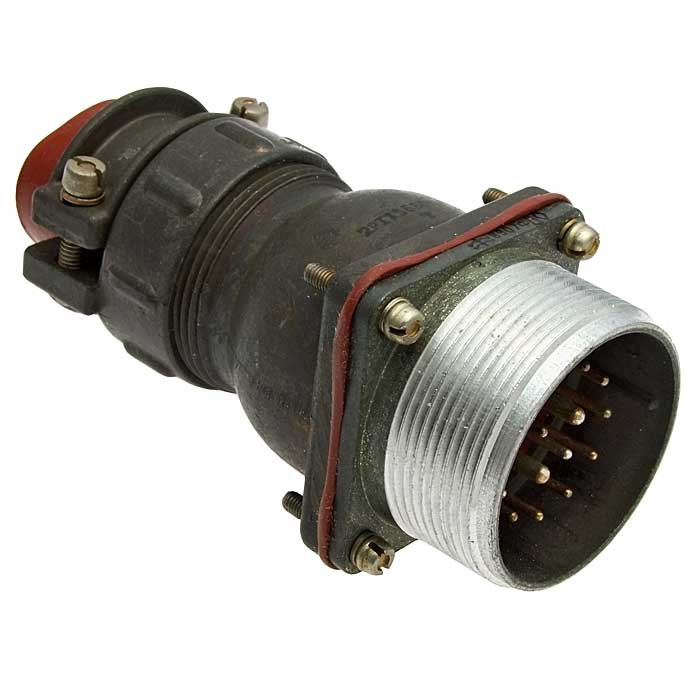

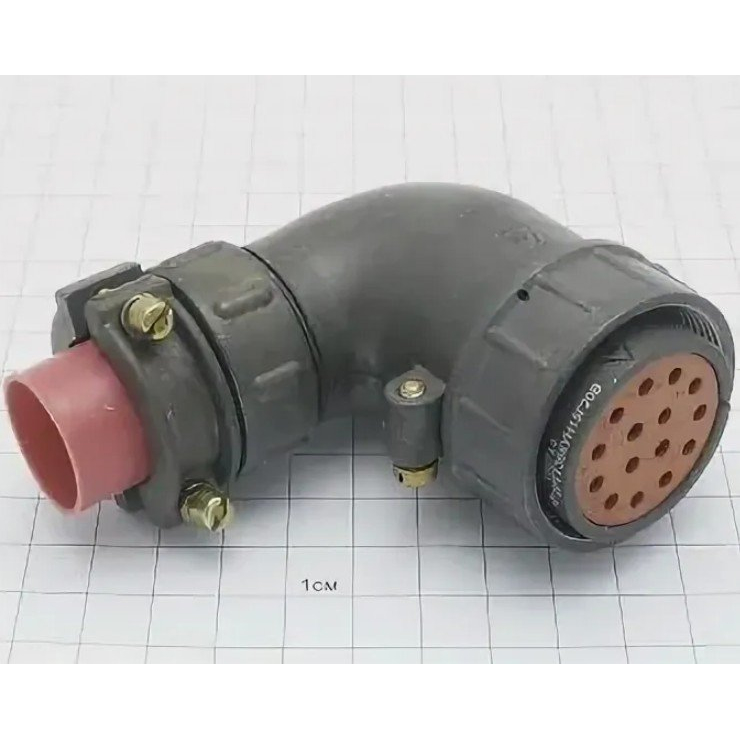

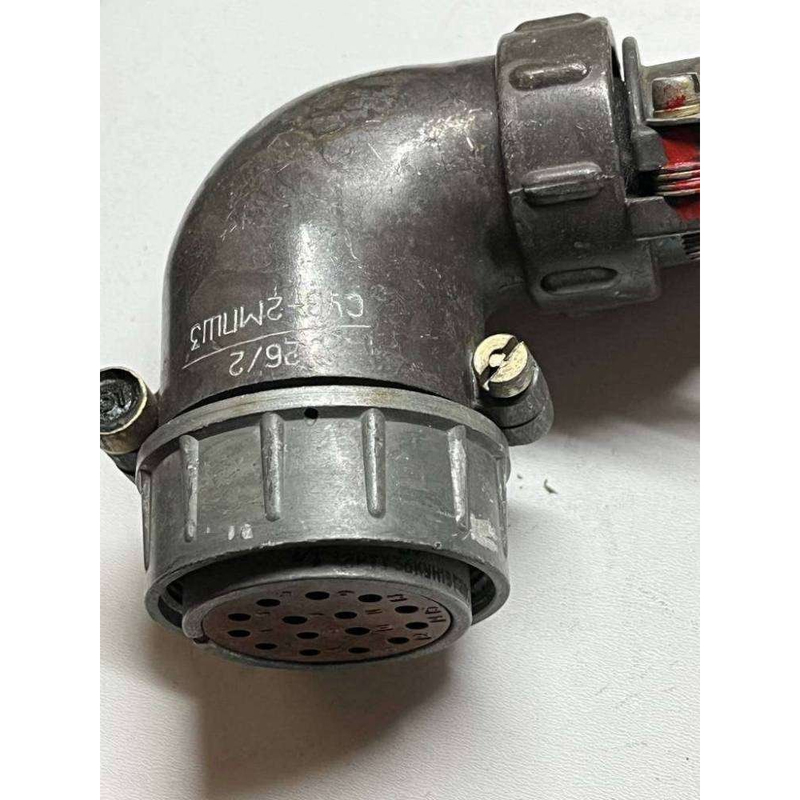

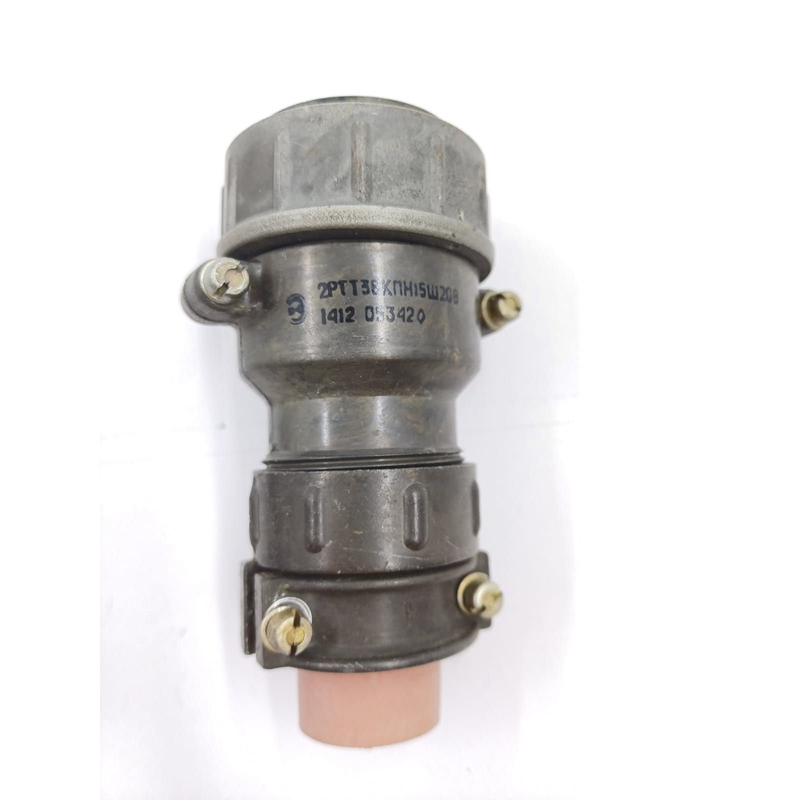

2РТТ36КУН15Ш20В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 48 шт.

Производитель: Элекон

Технические характеристики

2РТТ36КУН15Ш20В «Элекон 5» — это цилиндрический электрический разъём (соединитель) производства завода «Элекон», предназначенный для надёжного соединения в цепях переменного и постоянного тока. Он относится к серии 2РТТ с условным размером корпуса 36 мм, где КУН обозначает кабельную угловую вилку-розетку, 15 — количество контактов, Ш — с прямым штыревым контактом, 20В — вариант исполнения, а «5» указывает на усиленную приёмку ОТК.

Разъём рассчитан на рабочее напряжение до 700 В и ток на контакт до 36 А (в зависимости от диаметра контакта). Сопротивление контактов составляет от 0,6 до 15 мОм, а изоляции — не менее 5000 МОм, что обеспечивает высокую надёжность в нормальных климатических условиях.

Количество циклов сочленения-расчленения достигает 500, срок сохраняемости — 25 лет. Подходит для вибрации (1–5000 Гц, до 300 м/с²) и предназначен для кабельного монтажа в приборах или оборудовании.

Такие соединители используются в военной, авиационной и промышленной технике для герметичного соединения проводов. Они имеют самозапирающуюся защёлку для предотвращения случайного разъединения и соответствуют стандартам типа IP68 в аналогичных моделях серии.

Описание

2РТТ36КУН15Ш20В

Соединитель 2РТТ36КУН15Ш20В: надежное решение для многоконтактных цепей

2РТТ36КУН15Ш20В — цилиндрический электрический соединитель серии 2РТТ, рассчитанный на создание разъемных соединений в цепях питания, управления и сигнализации. Исполнение относится к пылебрызгозащищенным и теплостойким соединителям нормальных габаритов, предназначенным для внутреннего объемного монтажа.

Конструкция и назначение

Разъем 2РТТ36КУН15Ш20В применяется там, где необходимы механически прочное, устойчивое к вибрациям и удобное для обслуживания соединение кабельной линии с оборудованием. Цилиндрический корпус и резьбовое сочленение помогают надежно фиксировать две части разъема, а одношпоночная поляризация предотвращает неправильную стыковку при подключении.

Соединители линейки 2РТТ используются в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц. Для серии указывается применение при напряжении до 850 В амплитудного значения; конкретные допустимые режимы следует подтверждать по документации на выбранное исполнение и условиям эксплуатации.

Расшифровка маркировки

Обозначение 2РТТ36КУН15Ш20В содержит ключевые сведения о конструкции:

Элемент маркировки	Значение
2РТТ	Теплостойкий пылебрызгозащищенный цилиндрический соединитель
36	Условный размер корпуса 36
К	Кабельное исполнение
УН	Конструктивное исполнение, определяемое нормативной документацией изготовителя
15	Количество контактов — 15
Ш	Штыревая часть соединителя
20	Сочетание контактов
В	Климатическое исполнение «В»

Для корпуса 2РТТ36 характерны исполнения с 5, 7 или 15 контактами. В варианте 2РТТ36КУН15Ш20В установлено 15 контактов, что делает его удобным для многожильных кабелей, комплексных цепей управления, межблочных соединений и распределения нескольких электрических линий через единый интерфейс.

Технические особенности

Ключевое преимущество соединителя — сочетание многоконтактности с защищенным цилиндрическим корпусом. Контакты серии 2РТТ могут иметь серебряное покрытие, способствующее снижению переходного сопротивления и обеспечению стабильного электрического контакта при регулярных циклах сочленения и расчленения.

Для 2РТТ36 в зависимости от сочетания контактов указываются токовые нагрузки до 20, 35 или 50 А на отдельный контакт. Для исполнения с обозначением «15Ш20» обычно ориентируются на категорию с током до 20 А на контакт, однако окончательное решение по электрическому расчету необходимо принимать по паспорту, ТУ и реальной схеме нагрузки.

К основным характеристикам исполнения относятся:

15 контактов для одновременного подключения нескольких цепей.
Условный размер корпуса 36.
Штыревые контакты, обозначенные буквой «Ш».
Кабельное конструктивное исполнение.
Одношпоночная поляризация корпуса.
Резьбовое соединение частей разъема.
Пылебрызгозащищенная конструкция.
Возможность использования в цепях постоянного и переменного тока.

Области применения

Соединитель 2РТТ36КУН15Ш20В подходит для оборудования, где важно быстро отключать и подключать кабель без разборки всей линии. Типовые задачи включают:

Подключение шкафов автоматики, измерительных модулей и распределительных устройств.
Межблочные соединения в промышленной электронике и системах управления.
Кабельные интерфейсы машин, испытательных стендов и технологических установок.
Соединение цепей питания, сигнализации, контроля и управления в одном разъеме.
Оснащение аппаратуры, эксплуатируемой при вибрационных и умеренно неблагоприятных внешних воздействиях.

При подборе разъема важно проверить соответствие ответной части, сочетания контактов «20», типа контактной части, варианта монтажа, сечения присоединяемых проводников и требований к защите всей кабельной сборки. Это позволяет обеспечить не только физическую совместимость, но и расчетную надежность соединения в рабочем режиме.
