Назначение и область применения

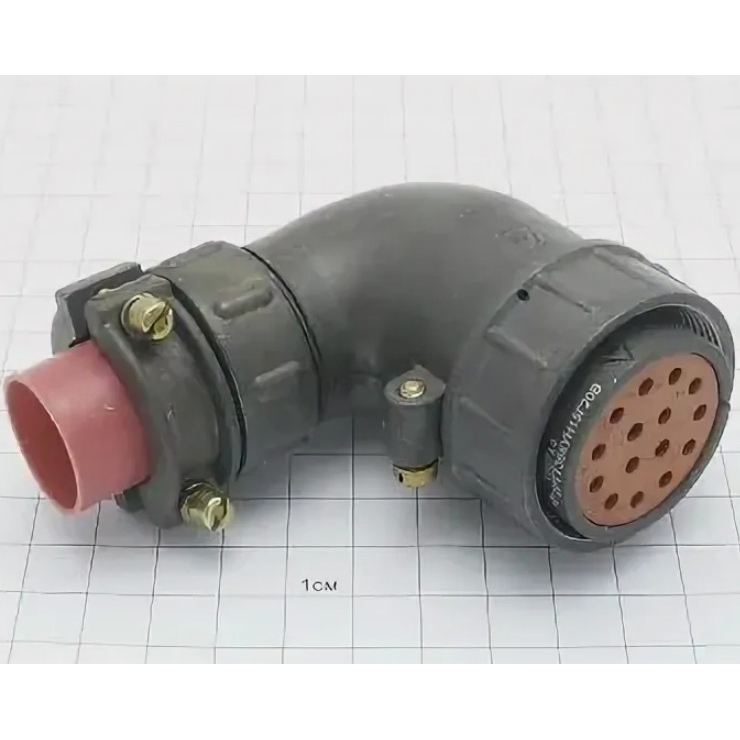

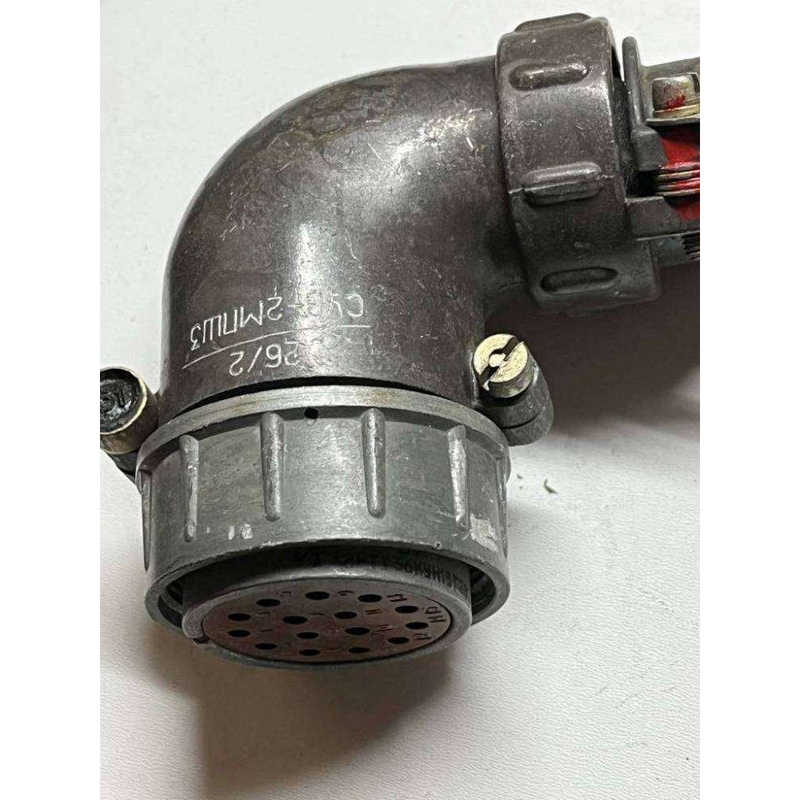

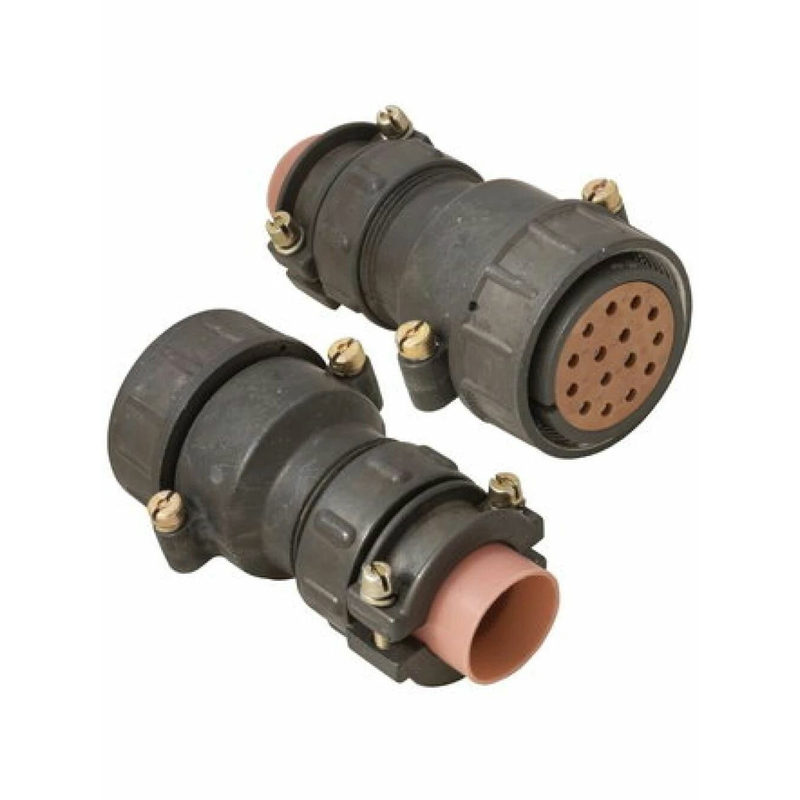

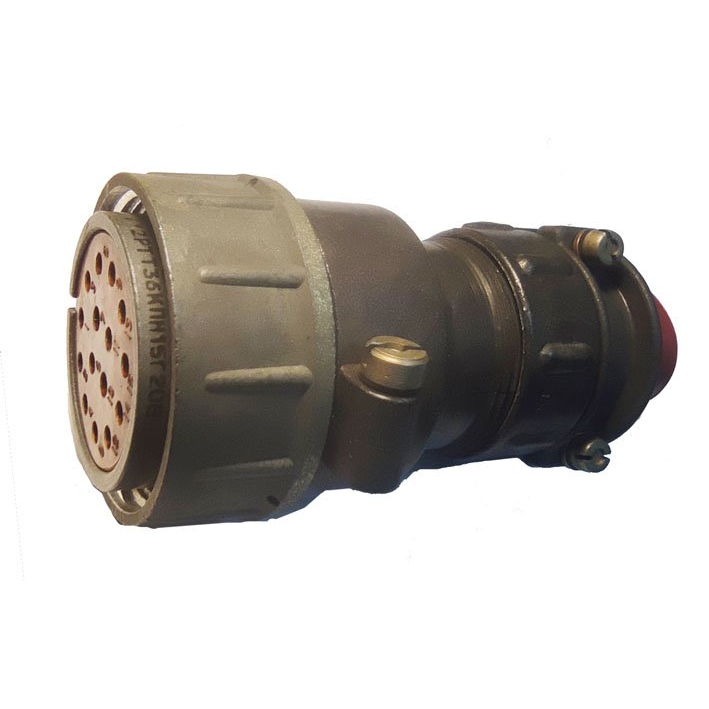

Разъем 2РТТ36КУН15Г20В «5» (артикул 50763) производства завода «Элекон» представляет собой цилиндрический соединитель серии 2РТТ, предназначенный для монтажа в кабельных и стационарных электрических цепях постоянного и переменного тока.

Изделие применяется в электронных и электротехнических устройствах для соединения кабельных линий с аппаратурой, в том числе в промышленной автоматике, измерительных системах и другом оборудовании, где требуется надежный и виброустойчивый контакт. Соединитель выполнен во всеклиматическом исполнении, что позволяет использовать его в широком диапазоне температур и при повышенной влажности.

Расшифровка обозначения

Маркировка разъема содержит информацию о серии, размере корпуса, типе части, исполнении и контактной группе:

• 2РТТ — серия цилиндрического разъема;
• 36 — условный размер корпуса (около 36 мм по диаметру);
• КУН — кабельная часть (вилка), всеклиматическое исполнение, патрубок для неэкранированного кабеля;
• 15Г — розеточная часть с 15 контактами;
• 20 — сочетание контактов (набор пар контактов «штырь–гнездо»);
• «5» — номер технического исполнения или модификации, указанный по ряду разъемов Элекон.

Конструктивные особенности

Корпус разъема изготовлен из металла и оснащен резьбовой муфтой, что обеспечивает герметичное соединение и защиту от воздействия внешней среды. Количество контактов — 15, что позволяет передавать несколько сигнальных и силовых цепей через один разъем. Контактная группа сформирована сочетанием 20, которое определяет набор пар контактов «штырь–гнездо».

Разъем относится к кабельной части (вилка) и предназначен для неэкранированного кабеля, что упрощает монтаж в соответствующих кабельных сборках. Патрубок кабельной части рассчитан на подключение кабеля без экранирующей оплетки.

Эксплуатационные параметры и сведения о приемке

Серия 2РТТ рассчитана на рабочие напряжения до сотен вольт и токи порядка единиц–десятков ампер на контакты, в зависимости от конкретного сочетания контактов и модификации. Точные предельные значения для данной модификации определяются технической документацией завода-изготовителя.

Изделие имеет приемку «5» и выпущено в 2015 году. Производитель — завод «Элекон». Артикул для заказа: 50763.

Благодаря всеклиматическому исполнению, металлическому корпусу и резьбовому соединению разъем подходит для применения в условиях повышенной влажности, вибраций и перепадов температур, характерных для промышленного оборудования, измерительных систем и другой аппаратуры, где требуется стабильный электрический контакт.
