Назначение соединителя 2РТТ36КУЭШ18В

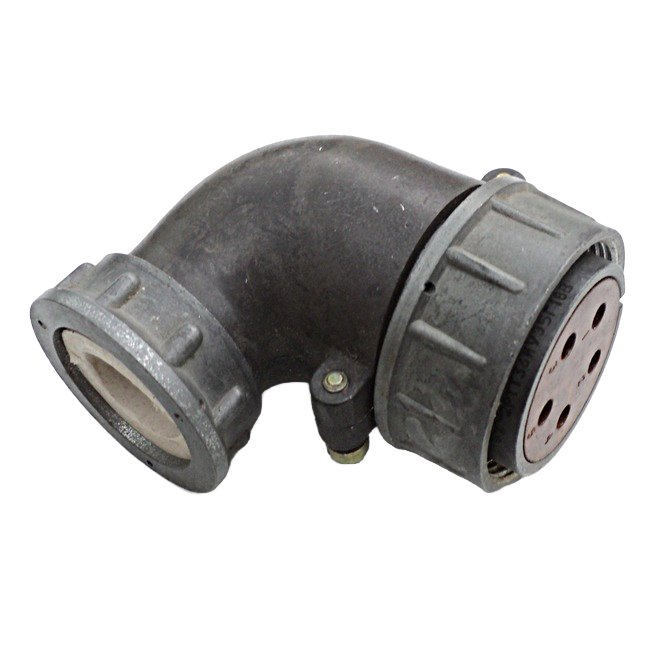

Соединитель 2РТТ36КУЭШ18В представляет собой цилиндрический низкочастотный кабельный разъём серии 2РТТ, выпускаемый российскими предприятиями, в том числе ОАО «Завод Элекон». Изделие выполнено в виде кабельной вилки с угловым патрубком, рассчитанной на присоединение неэкранированного кабеля. Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и применяется для надёжного соединения кабельных линий с приборами, блоками аппаратуры или ответными кабельными частями в стационарном и подвижном оборудовании.

Угловое исполнение патрубка позволяет компактно вводить кабель в корпус соединителя и снижает механическую нагрузку на сам разъём при изгибах и перемещениях кабеля. Благодаря этому 2РТТ36КУЭШ18В востребован в промышленной, авиационной и военной технике, где предъявляются повышенные требования к устойчивости соединений при вибрациях, ударных воздействиях и многократных переподключениях.

Конструктивные особенности и подтверждённые характеристики

Расшифровка обозначения соединителя даёт точное представление о его исполнении и ключевых параметрах:

• 2РТТ — серия низкочастотных цилиндрических соединителей для объёмного монтажа;
• 36 — условный диаметр корпуса, соответствующий типоразмеру 36;
• КУ — кабельная вилка с угловым патрубком;
• Н — исполнение для присоединения неэкранированного кабеля;
• 5 — количество контактов;
• Ш18 — тип контактов: штыри, сочетание «18» означает пять контактов диаметром 3,5 мм;
• В — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и внешних воздействий.

Соединитель оснащён пятью штыревыми контактами диаметром 3,5 мм. Максимальное рабочее напряжение достигает 850 В амплитудного значения в цепях постоянного и переменного тока. Рабочий ток на один контакт составляет до 50 А в зависимости от условий эксплуатации и стандарта исполнения. Корпус изделия металлический; изолятор выполнен из теплостойкого материала, например карболита. Для снижения переходного сопротивления контакты часто покрываются серебром.

Разъём не является герметичным, однако обладает пылебрызгозащитой и рассчитан на эксплуатацию при вибрационных и ударных нагрузках. Ресурс по числу сочленений и расчленений составляет не менее 500 циклов. Приёмка изделия — «5», что подтверждает соответствие требованиям, предъявляемым к данной категории соединителей.

Применение и монтаж

Соединитель 2РТТ36КУЭШ18В используется в составе электрооборудования, где требуется стабильное низкочастотное соединение кабелей с приборами или другими кабельными узлами. Угловой ввод кабеля особенно удобен при ограниченном пространстве внутри корпусов аппаратуры и при прокладке кабельных трасс с резкими изгибами вблизи разъёма. Изделие подходит для стационарных установок и подвижных объектов, включая транспортные средства и специальную технику.

Монтаж проводников выполняется пайкой. Фиксация соединителя на кабеле обеспечивается гайкой и уплотнительным элементом, что исключает самопроизвольное ослабление крепления при механических воздействиях. Перед монтажом рекомендуется проверить соответствие сечения и типа кабеля требованиям конкретного проекта, а также совместимость ответной части по количеству контактов и типу сочленения.

Изделие поставляется как отдельная кабельная вилка. Артикул для заказа — 6276. Категория товара — 2РТТ. Производитель — Элекон.
