Назначение и область применения

Соединитель 2РТТ36КУЭ5Г18В Элекон «5» представляет собой низкочастотный цилиндрический разъем ручного соединения теплостойкого исполнения. Изделие разработано для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Конструкция ориентирована на внутренний объемный монтаж в оборудовании, где предъявляются повышенные требования к надежности электрических соединений при значительных токовых нагрузках.

Разъем относится к категории 2РТТ и предназначен для применения в аппаратуре, эксплуатируемой в условиях воздействия повышенных температур, пыли и водяных брызг. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах без потери заявленных характеристик. Соединитель рассчитан на длительную эксплуатацию в составе стационарных и подвижных электротехнических систем, где требуется стабильное контактное соединение с высокой пропускной способностью по току.

Конструктивные особенности и электрические характеристики

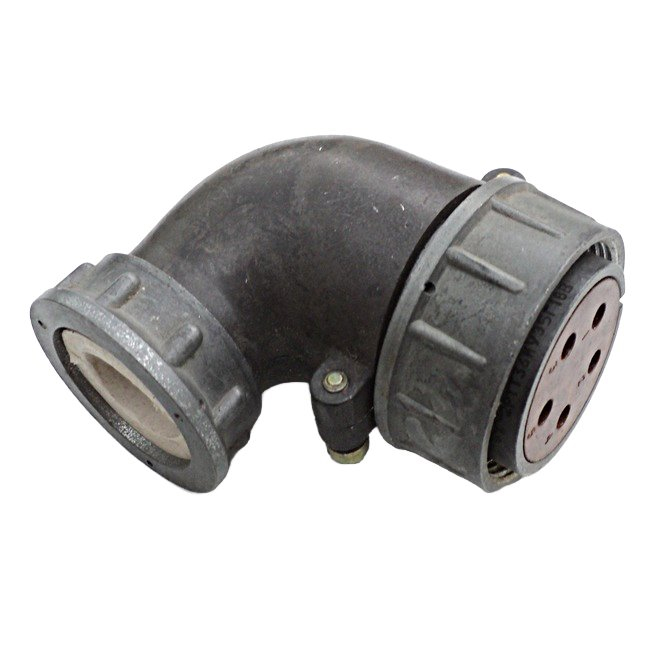

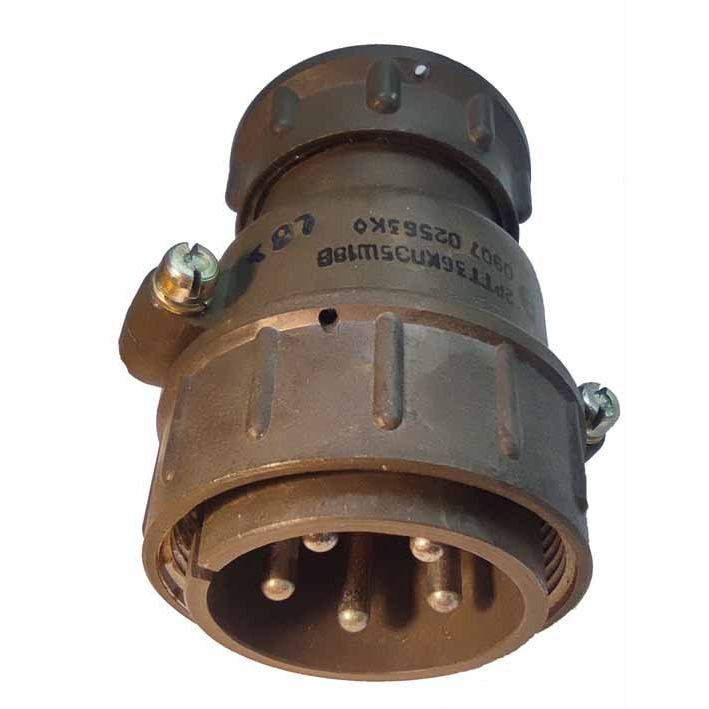

Соединитель выполнен в виде кабельной вилки с угловым патрубком и экранированием. Корпус условного размера 36 мм обеспечивает удобство монтажа и совместимость с ответными частями соответствующего типоразмера. Тип изделия — кабельная вилка (КУ) с угловым патрубком (У), экранированная (Э). Количество контактов — 5. Значение рабочего тока на один контакт достигает 200 А, что позволяет применять разъем в цепях с высокой токовой нагрузкой без риска перегрева и деградации контактных пар.

• Тип соединителя: кабельная вилка с угловым патрубком, экранированная.
• Количество контактов: 5.
• Рабочий ток на один контакт: до 200 А.
• Номинальное напряжение: до 850 В амплитудного значения.
• Диапазон рабочих частот: до 3 МГц.
• Условный размер корпуса: 36 мм.
• Исполнение: теплостойкое, всеклиматическое, пылебрызгозащищенное.

Эксплуатационные параметры и надежность

Изделие сохраняет работоспособность при заданном уровне внешних воздействий. Резьбовая фиксация в сочлененном положении исключает самопроизвольное разъединение контактов при вибрациях и механических нагрузках. Минимальная наработка составляет 1000 часов, количество циклов сочленений-расчленений — не менее 500. Срок сохраняемости — несколько лет, что подтверждает стабильность материалов и покрытий в условиях длительного хранения.

Разъем обеспечивает пылебрызгозащищенность, что позволяет использовать его в помещениях и установках с повышенной запыленностью, а также при возможном попадании водяных брызг. Угловой патрубок упрощает подвод кабеля в ограниченном пространстве и снижает механическую нагрузку на контактную группу. Приемка «5» соответствует установленным требованиям контроля качества. Год выпуска изделия — 2015.

Порядок применения

1. Подготовить ответную часть соединителя соответствующего типоразмера и схемы расположения контактов.
2. Произвести монтаж кабеля через угловой патрубок с соблюдением требований по разделке и заделке проводников.
3. Осуществить сочленение вилки с ответной розеткой, контролируя совпадение ключей ориентации.
4. Затянуть резьбовое соединение до упора для обеспечения надежной фиксации и защиты от пыли и брызг.
5. Проверить целостность цепей и отсутствие механических напряжений в месте ввода кабеля.

Соединитель 2РТТ36КУЭ5Г18В Элекон «5» применяется в системах, где требуется высокая токовая нагрузка в сочетании с устойчивостью к внешним воздействиям. Конструктивные особенности и подтвержденные эксплуатационные характеристики делают его пригодным для ответственных электрических соединений в промышленном оборудовании, энергетических установках и специализированной аппаратуре. Качество изготовления и приемка «5» обеспечивают стабильность параметров в течение всего заявленного срока службы.
