Назначение соединителя 2РТТ36КУЭ4Ш17В Элекон «5»

Цилиндрический низкочастотный соединитель 2РТТ36КУЭ4Ш17В производства завода «Элекон» (исполнение «5») предназначен для работы в электрических цепях постоянного и переменного тока. Изделие относится к категории 2РТТ и представляет собой кабельную вилку с угловым патрубком, рассчитанную на подключение неэкранированного кабеля. Конструкция соединителя обеспечивает надежное сочленение и расчленение электрических линий в условиях, где предъявляются повышенные требования к стойкости аппаратуры.

Соединитель имеет всеклиматическое исполнение и применяется в авиации, судостроении и других отраслях промышленности. Устройство сохраняет работоспособность при значительных перепадах температур, воздействии вибрации, повышенной влажности и пониженном атмосферном давлении. Благодаря этим свойствам 2РТТ36КУЭ4Ш17В подходит для монтажа бортовых систем, судового оборудования и наземной аппаратуры, эксплуатируемой в суровых климатических условиях.

Подтверждённые особенности конструкции

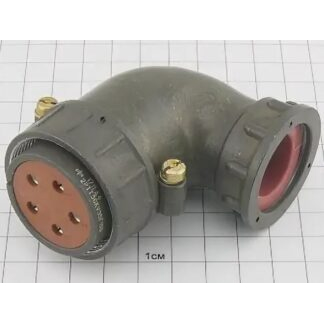

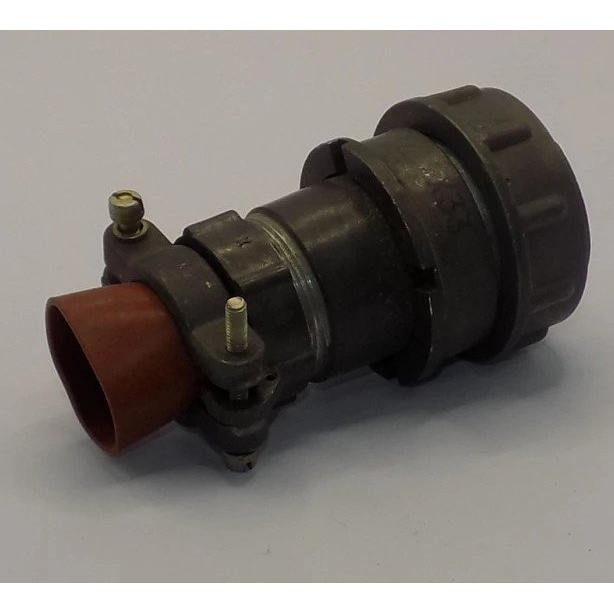

Соединитель 2РТТ36КУЭ4Ш17В имеет условный размер корпуса 36 мм. Кабельная вилка (обозначение «Ш») оснащена угловым патрубком (обозначение «У»), что упрощает подвод кабеля в ограниченном пространстве. В состав изделия входят 17 контактов диаметром 1,5 мм — сочетание 4Ш17В указывает на конкретную компоновку контактной группы. Покрытие контактов выполнено из серебра (обозначение «В»), что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление.

Корпус соединителя негерметичный, однако обладает тропикостойкостью и теплостойкостью. Это позволяет использовать изделие в условиях повышенной влажности и высокой температуры окружающей среды без риска коррозионного разрушения или деформации элементов. Конструкция рассчитана на длительную эксплуатацию: минимальная наработка составляет 1000 часов, допустимое количество сочленений-расчленений — 500 циклов, а срок сохраняемости — 15 лет.

Электрические параметры

• Максимальное рабочее напряжение — 850 В
• Рабочая частота — до 3 МГц
• Сопротивление изоляции — не менее 5000 МОм
• Теплостойкость — до 100 °С

Стойкость к внешним воздействиям

• Диапазон рабочих температур: от -60 до +100 °С
• Синусоидальная вибрация в диапазоне частот 1–5000 Гц
• Ускорение до 1500 м/с²
• Повышенная влажность: 98% при температуре +40 °С
• Пониженное давление: до 1,3·10⁻⁴ Па

Применение и монтаж

Соединитель 2РТТ36КУЭ4Ш17В монтируется на неэкранированный кабель методом, соответствующим типу кабельной вилки с угловым патрубком. Угловая конструкция патрубка позволяет выводить кабель под углом к оси разъёма, что особенно важно при компоновке оборудования с плотным размещением узлов. Габаритные размеры изделия: диаметр 45/36 мм, длина до 86 мм. Эти параметры следует учитывать при проектировании посадочных мест и выборе ответных частей.

Изделие соответствует техническим условиям ТУ ГЕ0.364.120. Приёмка «5» и год выпуска 2015 подтверждают принадлежность партии к установленной изготовителем категории контроля. Артикул производителя — 50774. Соединитель поставляется как самостоятельное изделие и применяется в составе электротехнических систем, где требуется стабильная передача сигналов и питания в диапазоне низких частот.

При выборе ответной части необходимо учитывать, что 2РТТ36КУЭ4Ш17В является кабельной вилкой, поэтому сопрягаемым элементом должна выступать соответствующая блочная или кабельная розетка серии 2РТТ с совместимой компоновкой контактов 4Ш17В и условным размером корпуса 36 мм.
