Назначение соединителя 2РТТ36КУЭ15Г20В Элекон «5»

Цилиндрический низкочастотный разъём 2РТТ36КУЭ15Г20В производится предприятием «Элекон» в исполнении «5», которое соответствует всеклиматическому варианту с видом приёмки 5. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Конструкция обеспечивает пылебрызгозащищённое исполнение, что допускает эксплуатацию в условиях повышенной влажности и запылённости без потери электрических характеристик.

Разъём применяется в аппаратуре промышленного, транспортного и специального назначения, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения. Резьбовой корпус гарантирует стабильное положение сочленённых частей при вибрационных и ударных нагрузках. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность в широком диапазоне температур окружающей среды.

Подтверждённые особенности и технические параметры

Соединитель 2РТТ36КУЭ15Г20В Элекон «5» относится к корпусным вилкам с полной комплектацией контактов, золотым покрытием контактных поверхностей и одношпоночной поляризацией. Золотое покрытие снижает переходное сопротивление и защищает контакты от окисления, что особенно важно при длительном хранении и эксплуатации в неблагоприятных атмосферных условиях.

Основные электрические и механические характеристики

• Количество контактов: 15
• Рабочий ток на контакт: до 20 А
• Рабочее напряжение: до 850 В
• Частотный диапазон: до 3 МГц
• Сопротивление изоляции: не менее 1000 МОм
• Количество сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Диапазон рабочих температур: от минус 60 до плюс 100 °C

Изделие изготавливается в соответствии с техническими условиями ГЕО.364.120 (АШДК.434410.060ТУ). Исполнение «5» подтверждает всеклиматическое применение и приёмку по установленной категории качества.

Применение и особенности монтажа

Разъём предназначен для внутреннего монтажа объёмным способом или пайкой. Допускается подключение как экранированного, так и неэкранированного кабеля, что расширяет возможности компоновки аппаратуры. Одношпоночная поляризация исключает неправильное сочленение ответных частей и защищает контакты от повреждения при сборке.

Типовые области применения включают распределительные устройства, блоки питания, измерительные комплексы, связное оборудование и промышленные системы управления. Конструкция корпуса рассчитана на стабильную работу в условиях, где предъявляются повышенные требования к защите от пыли и брызг, а также к устойчивости соединения при внешних механических воздействиях.

Условия эксплуатации

1. Температура окружающей среды от минус 60 до плюс 100 °C.
2. Повышенная влажность и запылённость атмосферы.
3. Вибрационные нагрузки с сохранением целостности электрического контакта.
4. Многократные циклы сочленения и расчленения без ухудшения параметров.

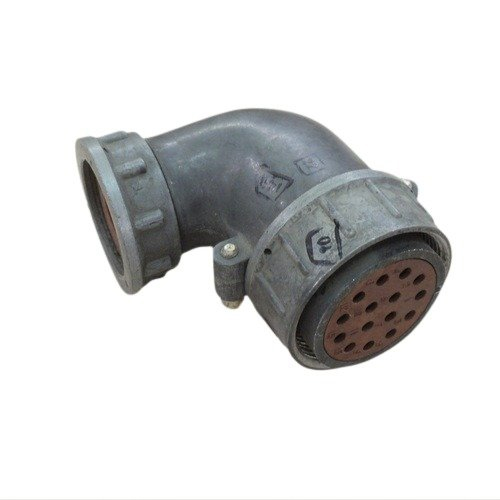

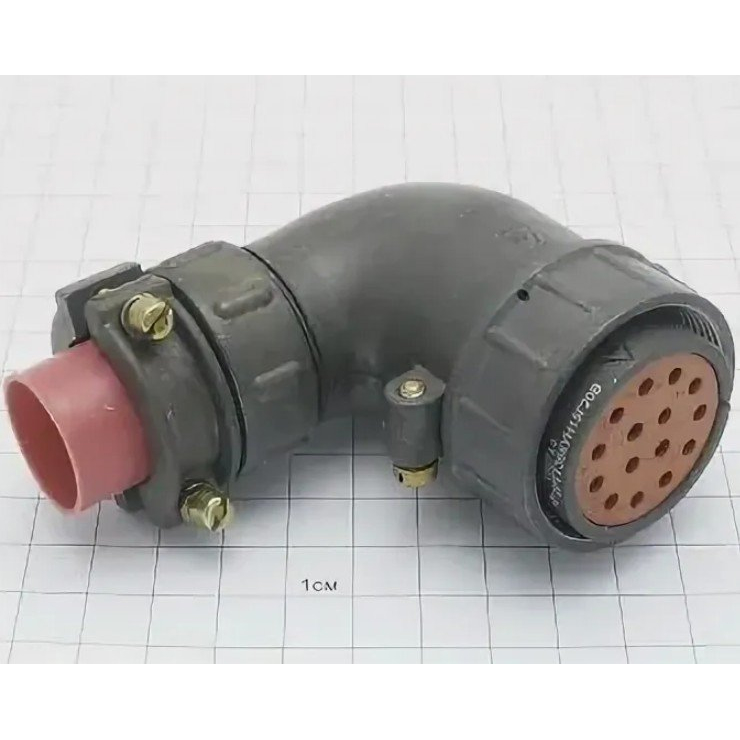

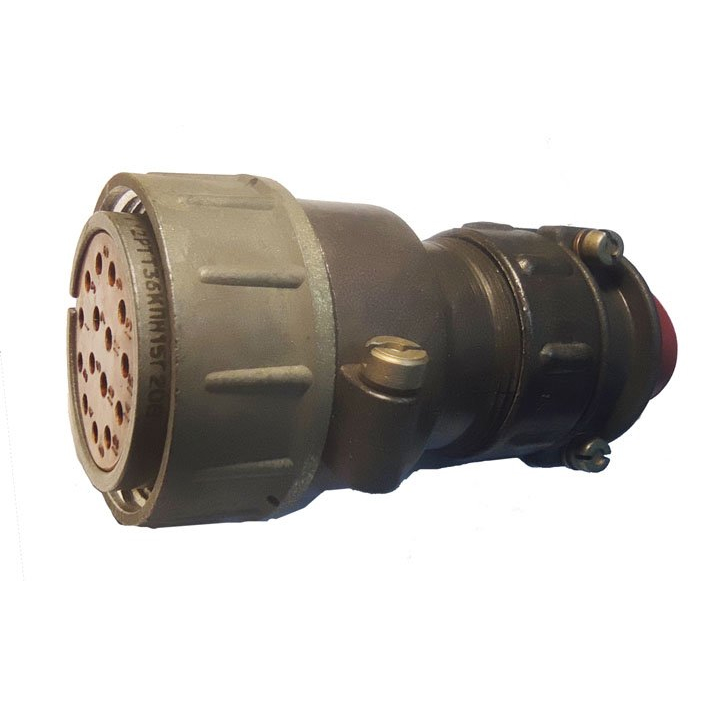

Резьбовое соединение корпуса обеспечивает надёжную фиксацию на протяжении всего срока службы. Изображение товара демонстрирует типовые цилиндрические разъёмы серии 2РТТ с резьбовым корпусом и контактной группой, характерные для данной линейки продукции «Элекон».
