Назначение соединителя

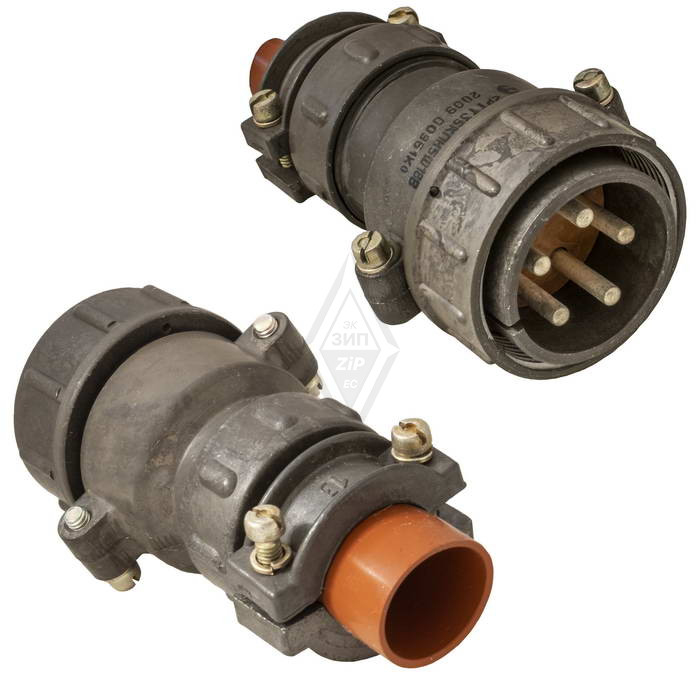

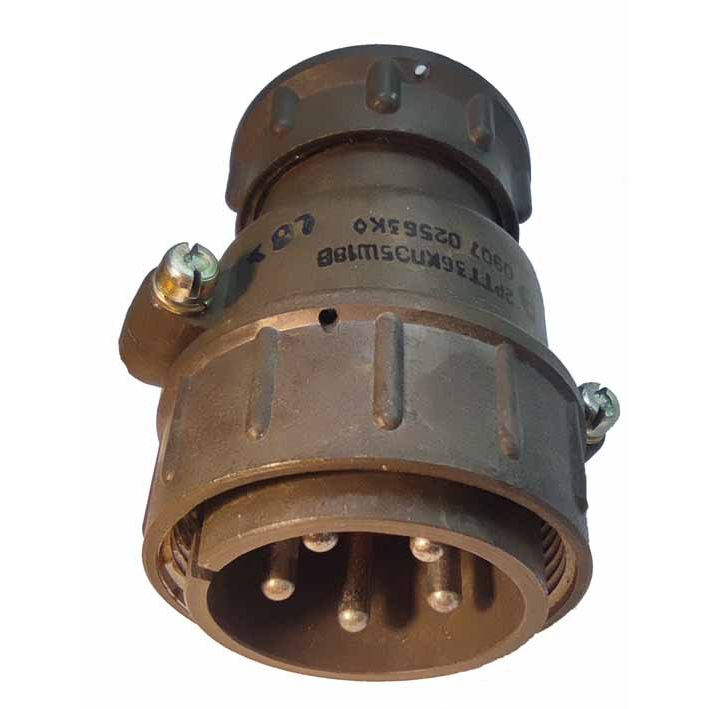

2РТТ36КПНШ18В «5» Элекон — это низкочастотный цилиндрический соединитель (вилка) объемного монтажа из серии 2РТТ российского производителя «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, приборов и электротехнического оборудования. Основное назначение — обеспечение надёжного электрического соединения между кабелем и ответной частью (розеткой) при передаче сигналов и питания на частотах до 3 МГц.

Соединитель относится к классу негерметичных изделий, при этом обладает теплостойкостью и тропикоустойчивостью, что позволяет применять его в разных климатических зонах. Это кабельная вилка с прямым патрубком и резьбовой гайкой, рассчитанная на монтаж неэкранированного кабеля.

Конструкция и технические особенности

Корпус соединителя имеет условный размер 36. Изделие выполнено в всеклиматическом исполнении, что подтверждается устойчивостью к воздействию повышенной влажности и резким перепадам температур. Конструкция предусматривает объёмный монтаж, то есть присоединение проводников непосредственно к контактным элементам внутри корпуса.

Ключевые подтверждённые параметры изделия:

• количество контактов — 5;
• сочетание контактов — 18 (обычно пять контактов диаметром 3,5 мм);
• максимальное рабочее напряжение — до 850 В (амплитудное значение);
• максимальная рабочая частота — до 3 МГц;
• максимальная токовая нагрузка на один контакт — порядка 50 А;
• ресурс сочленения–расчленения — не менее 500 циклов;
• минимальная наработка — 1000 часов;
• минимальный срок сохраняемости — 15 лет.

Соединитель устойчив к вибрациям с частотой от 1 до 5000 Гц и ускорением до примерно 300 метров на секунду в квадрате. Такие характеристики делают его пригодным для эксплуатации в условиях механических нагрузок, характерных для транспортной и промышленной аппаратуры.

Приёмка и исполнение

Товар имеет приёмку «5». Это указывает на то, что изделие прошло соответствующий контроль качества в рамках принятой системы приёмки. Исполнение — всеклиматическое, негерметичное, теплостойкое и тропикоустойчивое, что расширяет географию и условия его применения.

Применение и совместимость

Вилка 2РТТ36КПНШ18В применяется в тех случаях, когда требуется соединить неэкранированный кабель с ответной розеткой соответствующего типоразмера. Благодаря пяти контактам и высокой токовой нагрузке на контакт изделие подходит для цепей питания и управления. Монтаж выполняется объёмным способом, что предполагает пайку или иное присоединение проводников к контактной группе.

Для корректной работы необходимо подобрать ответную часть — розетку, совместимую с корпусом условного размера 36 и сочетанием контактов 18. Это обеспечит механическую и электрическую совместимость. Соединитель может использоваться в составе кабельных сборок, в распределительных устройствах, приборах и оборудовании, где предъявляются требования по виброустойчивости, теплостойкости и тропикоустойчивости.

Перед установкой следует убедиться, что параметры цепи по напряжению и частоте не превышают указанных предельных значений: до 850 В амплитудного напряжения и до 3 МГц. Также важно учитывать токовую нагрузку на контакт — порядка 50 А, и не превышать её в длительном режиме. Соблюдение этих условий обеспечивает заявленные ресурсные показатели: не менее 500 циклов сочленения–расчленения, минимальную наработку 1000 часов и срок сохраняемости 15 лет.
