2РТТ36КПН7Ш19В 2015г «5» Элекон

Цена:

3900 ₽

В наличии: 55 шт.

Производитель: Элекон

Технические характеристики

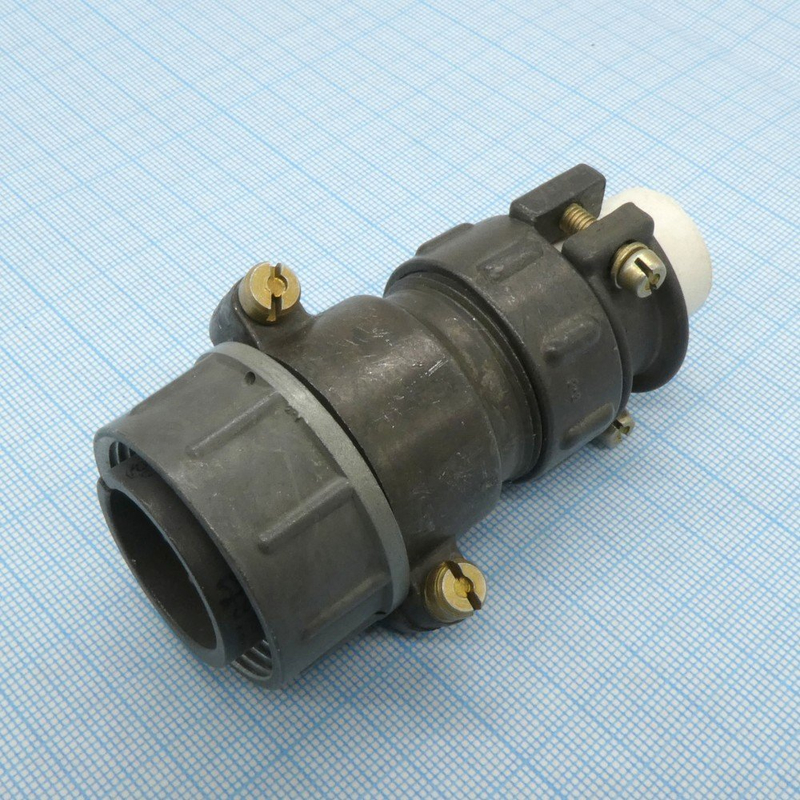

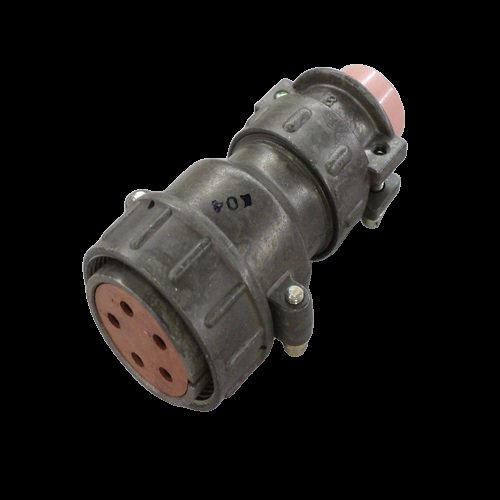

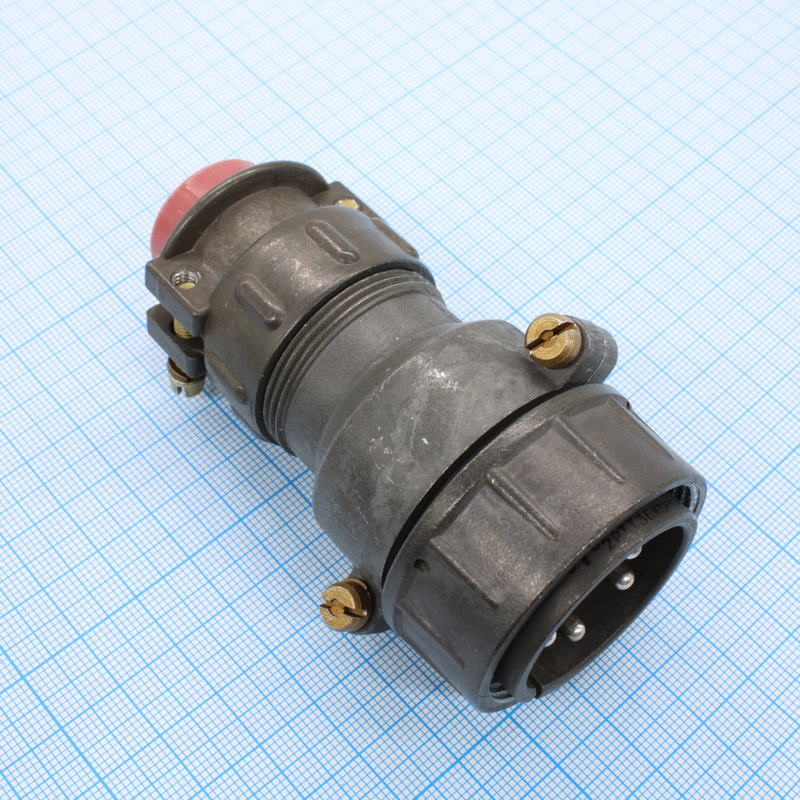

2РТТ36КПН7Ш19В Элекон «5» — это низкочастотный цилиндрический соединитель (вилка кабельная) производства завода «Элекон», предназначенный для надежного подключения в электрических цепях переменного и постоянного тока. Он относится к серии 2РТТ с резьбовой фиксацией, всеклиматическим исполнением и теплостойкими свойствами, что делает его подходящим для эксплуатации в сложных условиях.

Соединитель имеет условный размер корпуса 36, кабельный вид корпуса с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Количество контактов — 7 (сочетание 19В, диаметр контактов около 3,5 мм), максимальное рабочее напряжение до 850 В (амплитудное), частота до 3 МГц, ток на контакт до 50 А. Сопротивление контактов не превышает 0,75 мОм, изоляции — не менее 5000 МОм при нормальных условиях.

Рабочая температура от -60 до +100 °C, выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары до 1500 м/с², повышенную влажность (98% при +40 °C) и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Такие соединители применяются в авиации, судостроении и промышленности для герметичного соединения кабелей с высокой надежностью.

Описание

Назначение соединителя

2РТТ36КПН7Ш19В Элекон «5» — низкочастотный цилиндрический соединитель производства завода «Элекон», выполненный в виде кабельной вилки. Изделие предназначено для надёжного подключения в электрических цепях переменного и постоянного тока. Соединитель относится к серии 2РТТ, для которой характерны резьбовая фиксация сочленения, всеклиматическое исполнение и теплостойкие свойства. Такое сочетание делает изделие пригодным для эксплуатации в сложных условиях, включая воздействие вибрации, ударов, повышенной влажности и пониженного давления.

Подтверждённые особенности

Корпус соединителя имеет условный размер 36. Исполнение корпуса — кабельное, с прямым патрубком и гайкой, что рассчитано на монтаж неэкранированного кабеля. Количество контактов — 7, сочетание 19В, диаметр контактов составляет около 3,5 мм.

Электрические параметры

Максимальное рабочее напряжение — до 850 В (амплитудное значение).
Рабочая частота — до 3 МГц.
Ток на контакт — до 50 А.
Сопротивление контактов — не более 0,75 мОм.
Сопротивление изоляции — не менее 5000 МОм при нормальных условиях.

Условия эксплуатации и надёжность

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
Синусоидальная вибрация — диапазон от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
Удары — до 1500 метров на секунду в квадрате.
Повышенная влажность — 98 процентов при температуре плюс 40 градусов Цельсия.
Пониженное давление — до 1,3 умножить на 10 в минус четвёртой степени Паскаля.
Минимальная наработка — 1000 часов.
Количество сочленений-расчленений — 500.
Срок сохраняемости — 15 лет.

Для данного товара указаны приёмка «5» и год выпуска 2015. Приёмка «5» соответствует наиболее высокому уровню приёмки продукции, при котором предъявляются повышенные требования к качеству и надёжности изделия.

Применение

Соединители серии 2РТТ применяются в авиации, судостроении и промышленности. Основная задача таких изделий — герметичное соединение кабелей с высокой надёжностью. Резьбовая фиксация обеспечивает устойчивость сочленения при механических нагрузках, а всеклиматическое и теплостойкое исполнение позволяет использовать вилку в цепях, где требуются стойкость к вибрации, ударам, влаге и перепадам давления.

Благодаря семи контактам с диаметром около 3,5 мм и допустимому току до 50 А на контакт соединитель подходит для силовых и низкочастотных цепей с рабочим напряжением до 850 В амплитудного значения и частотой до 3 МГц. Кабельное исполнение корпуса с прямым патрубком и гайкой упрощает монтаж неэкранированного кабеля и обеспечивает надёжное механическое крепление.

Краткие сведения

Название: 2РТТ36КПН7Ш19В Элекон «5». Артикул: 50754. Категория: 2РТТ. Производитель: Элекон. Приёмка: «5». Год: 2015.
