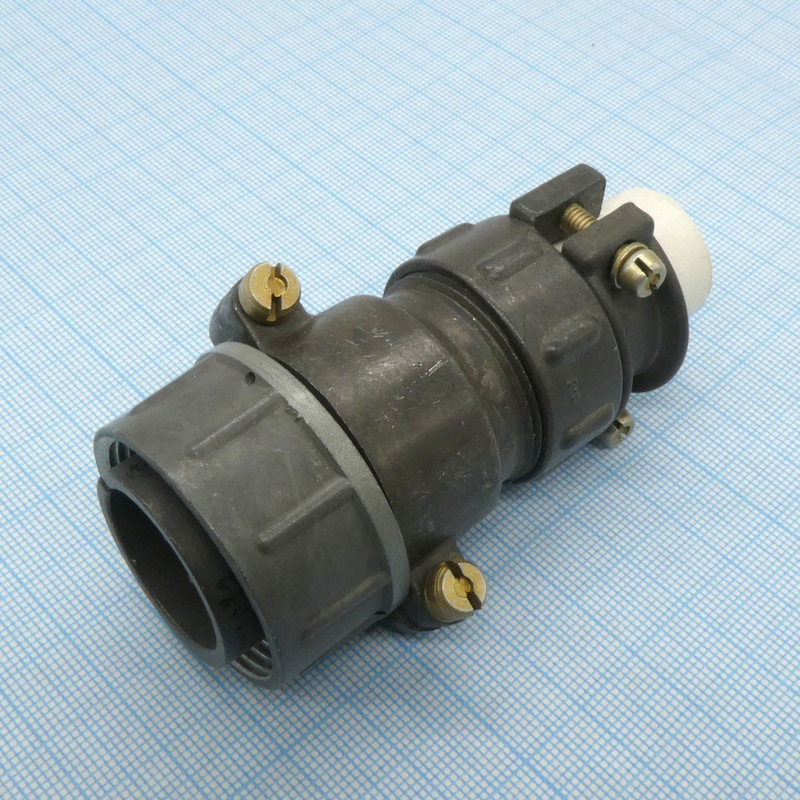

Назначение соединителя 2РТТ36КПН7Ш19В

2РТТ36КПН7Ш19В — это низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации проводов, кабелей, узлов и блоков, в том числе при выполнении внутреннего монтажа. Модель соответствует категории качества «5» по ТУ ГЕ0.364.120ТУ, приёмка «5» выполнена в 2015 году.

Расшифровка обозначения

Обозначение 2РТТ36КПН7Ш19В построено по стандартной схеме и читается следующим образом:

• 2РТТ — тип соединителя, теплостойкий и тропикоустойчивый;
• 36 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — в предоставленных данных не указано;
• 7 — число контактов;
• Ш — вариант исполнения, возможно экранированный;
• 19 — диаметр контакта, равный 19 мм;
• В — всеклиматическое исполнение.

Конструктивные особенности

Соединитель имеет цилиндрический корпус кабельного типа с прямым патрубком. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах. Число контактов составляет 7, а диаметр контакта — 19 мм. Монтаж выполняется методом пайки, а также предусмотрена резьбовая фиксация.

Технические характеристики

Основные параметры соединителя 2РТТ36КПН7Ш19В приведены ниже. Рабочий ток на контакт достигает 50 А в зависимости от типоразмера. Максимальное амплитудное напряжение составляет до 850 В. Рабочая частота — до 3 МГц. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Количество сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет.

Применение и условия эксплуатации

Соединитель 2РТТ36КПН7Ш19В востребован в электро- и радиоаппаратуре, где требуется надёжное соединение и разъединение электрических цепей. Он подходит для внутреннего монтажа, коммутации проводов и кабелей, а также для соединения узлов и блоков. Благодаря теплостойкости и тропикоустойчивости изделие может эксплуатироваться в сложных климатических условиях. Всеклиматическое исполнение подтверждает возможность работы в различных средах без потери функциональности.

Комплектация и монтаж

Соединитель поставляется как самостоятельное изделие; сведения о дополнительной комплектации в предоставленных данных отсутствуют. Монтаж выполняется пайкой с последующей резьбовой фиксацией. При установке важно учитывать диаметр контакта 19 мм, число контактов 7 и условный размер корпуса 36. Рекомендуется соблюдать температурный режим от минус 60 до плюс 100 градусов Цельсия и не превышать максимальное амплитудное напряжение 850 В.

Надёжность и сохраняемость

Ресурс соединителя составляет 500 сочленений-расчленений, что подтверждает его пригодность для многократной коммутации. Срок сохраняемости 15 лет позволяет хранить изделие без потери рабочих свойств при соблюдении условий хранения. Категория качества «5» по ТУ ГЕ0.364.120ТУ свидетельствует о приёмке изделия в 2015 году в соответствии с установленными требованиями.

Ключевые параметры

• Тип: низкочастотный цилиндрический соединитель;
• Число контактов: 7;
• Диаметр контакта: 19 мм;
• Рабочий ток на контакт: до 50 А;
• Максимальное амплитудное напряжение: до 850 В;
• Рабочая частота: до 3 МГц;
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Количество сочленений-расчленений: 500;
• Срок сохраняемости: 15 лет;
• Метод монтажа: пайка, резьбовая фиксация;
• Исполнение: всеклиматическое;
• Категория качества: «5» по ТУ ГЕ0.364.120ТУ.
