Назначение

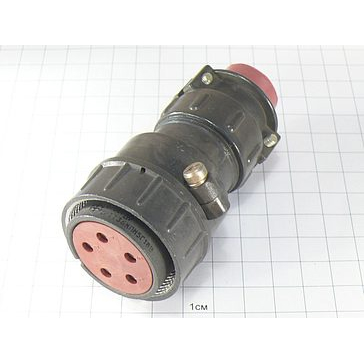

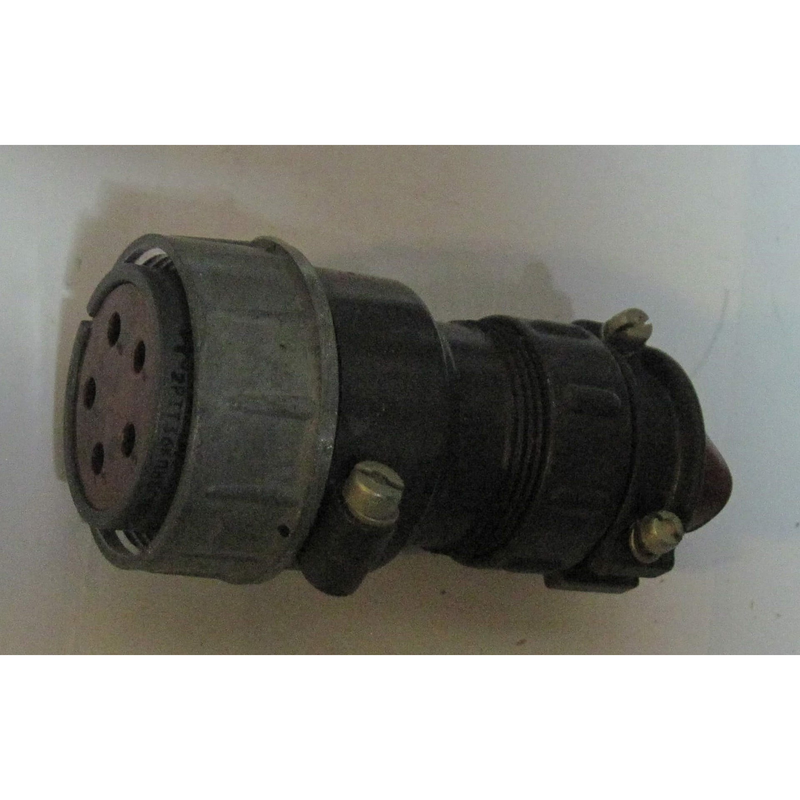

Соединитель 2РТТ36КПН5В — это кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля. Изделие относится к соединителям типа 2РТТ и предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. В имеющемся описании указано, что соединитель применяется как изделие общего назначения.

Полное обозначение, приведённое в имеющемся описании, — 2РТТ36КПН5Г18В. Артикул товара — 6215. Категория — 2РТТ. В карточке VirtueMart указан год 2018. В имеющемся описании также упоминается выпуск в 2004 году компанией Элекон; при этом в поле «Производитель» данные не указаны.

Подтверждённые особенности

Конструкция соединителя включает следующие подтверждённые признаки:

• тип соединителя — 2РТТ;
• условный размер корпуса — 36;
• вид корпуса — кабельный, обозначение К;
• вид патрубка — прямой, обозначение П;
• вид гайки патрубка — для неэкранированного кабеля, обозначение Н;
• количество контактов — 5;
• часть соединителя — розетка, обозначение Г;
• сочетание контактов — 18;
• климатическое исполнение — всеклиматическое, обозначение В.

Электрические характеристики

• рабочий ток — до 50 ампер;
• максимальное рабочее напряжение постоянного тока — не более 700 вольт;
• диаметр контактов — 3,5 миллиметра;
• сопротивление электрического контакта — не более 0,75 миллиома;
• сопротивление изоляции — не менее 1000 мегаом в нормальных климатических условиях;
• покрытие контактов — серебро;
• метод монтажа — пайка.

Механические и климатические характеристики

• сочленение — резьбовое;
• количество сочленений-расчленений — до 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• температура окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия;
• смена температур — от минус 60 до плюс 180 градусов Цельсия с учётом перегрева контактов;
• вибрация — диапазон частот от 1 герца до 1000 герц, ускорение 100 метров на секунду в квадрате;
• механический удар — одиночный удар с ускорением до 10 000 метров на секунду в квадрате, многократный удар с ускорением до 1500 метров на секунду в квадрате.

Применение

Соединитель 2РТТ36КПН5В применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он может использоваться в составе радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Резьбовое сочленение обеспечивает механическое соединение, а прямое исполнение патрубка и гайка для неэкранированного кабеля определяют способ подключения кабельной части.

Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют применять изделие в условиях, указанных в подтверждённых характеристиках. Контакты с серебряным покрытием и пайка при монтаже ориентированы на стабильное электрическое соединение в пределах заявленных параметров. Изделие рассчитано на рабочий ток до 50 ампер и максимальное рабочее напряжение постоянного тока не более 700 вольт.

При использовании соединителя следует учитывать подтверждённые ограничения: сопротивление электрического контакта не более 0,75 миллиома, сопротивление изоляции не менее 1000 мегаом, количество сочленений-расчленений до 500, минимальная наработка 1000 часов и срок сохраняемости 15 лет. Температура окружающего воздуха — от минус 60 до плюс 100 градусов Цельсия, а смена температур с учётом перегрева контактов — от минус 60 до плюс 180 градусов Цельсия.
