Назначение соединителя 2РТТ36КПН5В

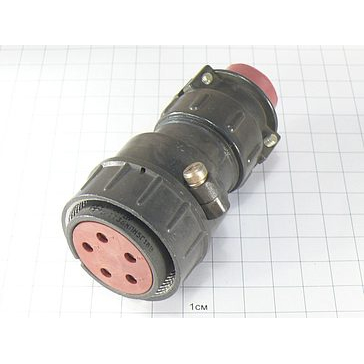

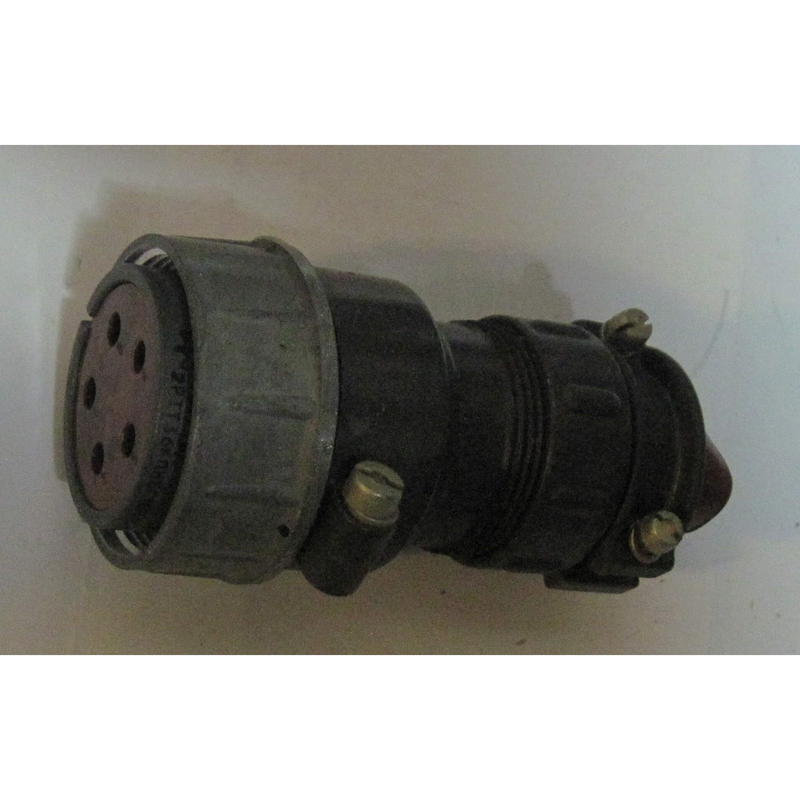

Соединитель 2РТТ36КПН5В (артикул 6214) относится к категории 2РТТ и представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией сочленённого положения. По конструкции это кабельная розетка с прямым патрубком и гайкой, предназначенная для монтажа неэкранированным кабелем.

Изделие применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Соединители типа 2РТТ состоят из двух частей — вилки и розетки, каждая из которых может быть как приборной, так и кабельной; данная модель является кабельной частью сочленения.

Подтверждённые особенности и технические параметры

Обозначение модели построено по стандартной схеме и указывает на совокупность конструктивных признаков изделия:

• тип соединителя 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём;
• условный размер корпуса — 36;
• вид корпуса — кабельный (К);
• вид патрубка — прямой (П);
• вид гайки патрубка — для неэкранированного кабеля (Н);
• количество контактов — 5;
• часть соединителя — розетка (Г);
• обозначение сочетания контактов — условное число 18;
• климатическое исполнение — всеклиматическое (В).

Рабочие параметры соединителя: он эксплуатируется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильное взаимное положение частей разъёма и надёжную фиксацию.

Контакты имеют серебряное покрытие. Метод монтажа — пайка. Условия эксплуатации включают работу при температуре от минус 60 до плюс 100 градусов Цельсия, а также при повышенной влажности и пониженном давлении, что соответствует всеклиматическому исполнению.

Применение и условия эксплуатации

Благодаря теплостойкости и пылебрызгозащищённому исполнению соединитель подходит для эксплуатации в составе электро- и радиоаппаратуры в широком диапазоне климатических условий. Резьбовое сочленение с поляризацией корпусов снижает риск неправильного подключения и обеспечивает устойчивость соединения при механических воздействиях.

При монтаже следует учитывать, что присоединение выполняется пайкой к контактам, а кабель используется неэкранированный. Прямой патрубок с гайкой упрощает ввод кабеля и фиксацию его в корпусе розетки. Для сочленения необходима ответная часть — вилка соответствующего типоразмера и исполнения.

Указанные в описании характеристики — число контактов, условный размер корпуса, климатическое исполнение, рабочие напряжение и частота, температурный диапазон — являются основными при подборе изделия под конкретную задачу.
