Назначение соединителя

2РТТ36КПН5Ш18В от производителя Элекон «5» представляет собой цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель. Изделие предназначено для коммутации внутренних электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется надёжное электрическое соединение в условиях вибрации, ударов и экстремальных температур.

Конструктивные особенности

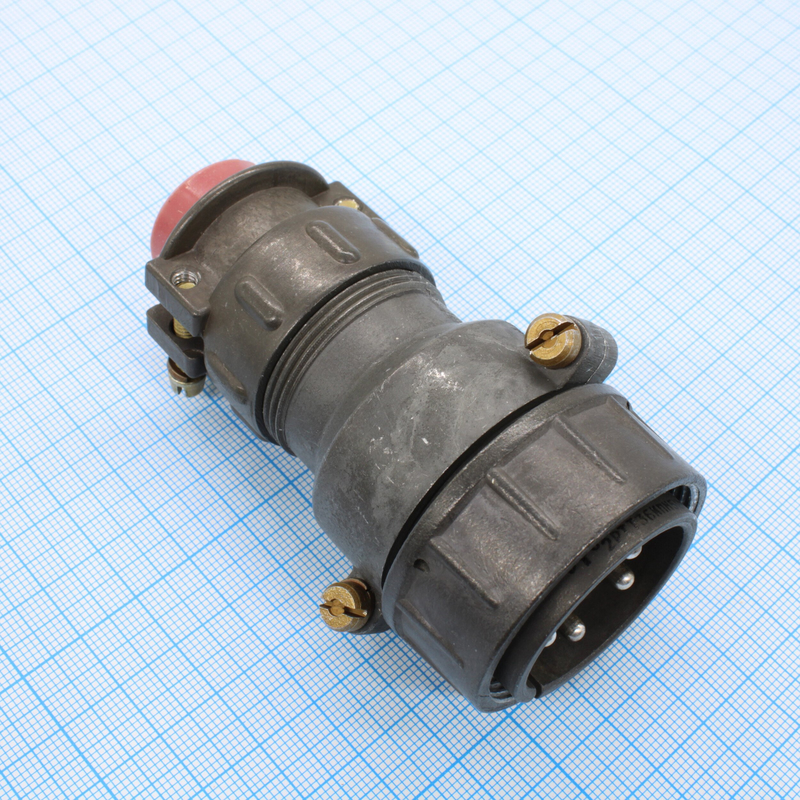

Данная модель является вилкой кабельной с прямым патрубком. Исполнение — всеклиматическое, изготовлено по техническим условиям ТУ ГЭ0.364.120. Соединитель оснащён 5 контактами диаметром 3,5 мм. Конструкция обеспечивает пылебрызгозащиту и устойчивость к пониженному давлению до 1,3·10-4 Па, а также к высокой влажности 98% при температуре +40°C.

Основные технические параметры

• Максимальное рабочее напряжение: 700–850 В (амплитудное значение).
• Ток на контакт: до 50 А.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500 циклов.
• Рабочая температура: от минус 60°C до плюс 100°C, смена до плюс 180°C.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и устойчивость

Соединитель устойчив к синусоидальной вибрации в диапазоне от 10 до 2000 Гц с ускорением 10000 м/с², к ударам с ускорением 1500 м/с² и к линейным нагрузкам с ускорением 2000 м/с². Изделие соответствует требованиям к специальным факторам воздействия. Такие характеристики позволяют применять его в промышленном оборудовании при объёмном монтаже.

Применение

Благодаря совокупности параметров, включая теплостойкость, пылебрызгозащиту и устойчивость к механическим нагрузкам, 2РТТ36КПН5Ш18В используется для надёжного соединения в электрических цепях промышленного назначения. Соединитель подходит для работы в условиях вибрации, ударов, пониженного давления и повышенной влажности. Приёмка «5» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2017. Поставка осуществляется в заводской упаковке.
