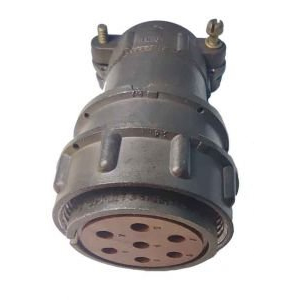

Назначение соединителя 2РТТ36КПН5Ш18В

Соединитель 2РТТ36КПН5Ш18В производства завода «Элекон» — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ и представляет собой вилку кабельную с прямым патрубком, рассчитанную на внутренний объёмный монтаж. Конструкция выполнена во всеклиматическом исполнении, что позволяет применять её в аппаратуре, работающей в сложных условиях окружающей среды.

Подтверждённые технические особенности

Электрические параметры

• Максимальное рабочее напряжение: 700–850 В.
• Максимальная токовая нагрузка на контакт: 50 А.
• Количество контактов: 5 шт. диаметром 3,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Сопротивление контакта: не более 0,75 мОм для контактов диаметром 3,5 мм.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.

Условия эксплуатации

• Рабочая температура: от минус 60 до плюс 100 °С.
• Смена температур: до плюс 180 °С.
• Пониженное давление: до 1,3·10⁻⁴ Па.
• Повышенная влажность: до 98 % при плюс 40 °С.
• Срок сохраняемости: 15 лет.

Механическая стойкость

Разъём устойчив к синусоидальной вибрации с ускорением до 10000 м/с² (1000 g), многократным ударам до 1500 м/с² (150 g) и линейным нагрузкам до 2000 м/с². Изделие соответствует техническим условиям ТУ ГЕ0.364.120.

Применение и исполнение

Соединитель востребован в промышленной и специальной аппаратуре, где требуется надёжная коммутация силовых и сигнальных цепей при повышенных температурах, вибрациях и влажности. Пылебрызгозащищённое исполнение допускает эксплуатацию в условиях воздействия пыли и брызг, а всеклиматическое исполнение — в различных климатических зонах. Вилка кабельная с прямым патрубком предназначена для внутреннего объёмного монтажа, то есть для присоединения кабеля с заделкой контактов внутри корпуса.

Модель имеет приёмку «5» и год выпуска 2016. Поставляется в заводской упаковке. Артикул изделия — 20578. Типичный внешний вид — серый промышленный разъём с оранжевым внутренним элементом, что соответствует описанной конструкции.
