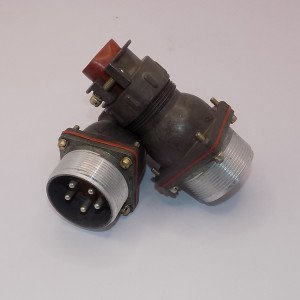

Назначение соединителя 2РТТ36КПН5Ш18В

2РТТ36КПН5Ш18В от производителя Элекон «5» — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в цепях с токовой нагрузкой на контакт до 50 А и обеспечивает устойчивость к вибрациям, ударам и экстремальным условиям эксплуатации.

Данная модель представляет собой вилку кабельную с прямым патрубком для внутреннего объёмного монтажа во всеклиматическом исполнении, что обозначено индексом «В» в наименовании. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества, а год выпуска — 2015.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на работу в жёстких условиях и обладает следующими характеристиками:

• Максимальное рабочее напряжение — 700–850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контакта — до 0,75 мОм при диаметре 3,5 мм.
• Количество контактов — 5 штук.
• Число сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 180 градусов Цельсия.
• Устойчивость к пониженному давлению 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Влагостойкость — 98 процентов при плюс 40 градусах Цельсия.
• Вибрационная стойкость — синусоидальная вибрация до 10000 метров на секунду в квадрате (1000 g).
• Срок сохраняемости — 15 лет.

Механическая прочность и условия эксплуатации

Соединитель выдерживает однократные удары до 10000 метров на секунду в квадрате, многократные удары — до 1500 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате. Фиксация сочленённого положения осуществляется резьбовым способом. Тип исполнения — негерметичный, тропикоустойчивый, что расширяет географию применения.

Область применения

Благодаря сочетанию теплостойкости, пылебрызгозащищённости и всеклиматического исполнения 2РТТ36КПН5Ш18В востребован в радиоэлектронной аппаратуре, промышленном оборудовании и транспортных системах, где требуется стабильное электрическое соединение при высоких токовых нагрузках и воздействии неблагоприятных факторов внешней среды.

Изделие поставляется в заводской упаковке, что обеспечивает сохранность контактов и геометрии корпуса при транспортировке и хранении. Артикул товара — 20576, категория — 2РТТ.
