Назначение соединителя

2РТТ36КПН5Ш18В от производителя Элекон «5» — это цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое сочетание параметров делает изделие пригодным для силовых и сигнальных линий, где требуется устойчивость к нагреву, пыли и брызгам.

Максимальное рабочее напряжение соединителя достигает 700–850 В, а токовая нагрузка на один контакт — до 50 А. Это позволяет использовать его в цепях с высокой токовой нагрузкой, например в промышленном оборудовании и силовой коммутации.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели.

• Электрическая прочность: рабочее напряжение до 850 В (амплитудное значение), максимальное рабочее напряжение 700–850 В.
• Токовая нагрузка: до 50 А на контакт.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур корпуса: от минус 60 до плюс 100 градусов Цельсия.
• Работоспособность при пониженном давлении: до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Ресурс сочленения-расчленения: 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Контакты: 5 штук диаметром 3,5 мм.
• Устойчивость к вибрациям: до 1500 метров на секунду в квадрате.
• Устойчивость к повышенной влажности: 98 процентов при плюс 40 градусах Цельсия.
• Защита от пыли и брызг, а также устойчивость к специальным факторам среды.
• Вид приёмки: «5».
• Год: 2015.
• Артикул: 50752.
• Категория: 2РТТ.

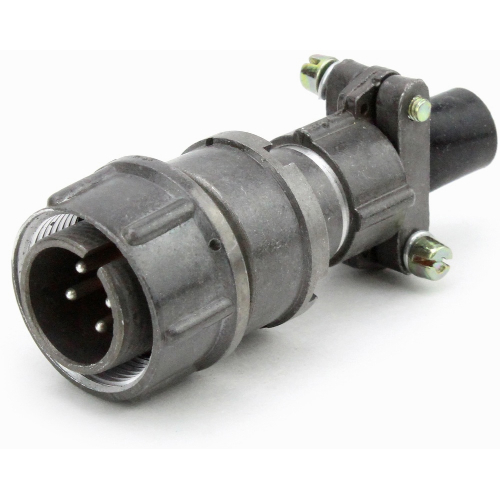

Изделие выпускается заводом Элекон. Вид приёмки «5» подтверждает повышенные требования к надёжности, что важно для промышленных условий эксплуатации. На фотографии представлен серый промышленный разъём с маркировкой, демонстрирующий типичную конструкцию для герметичного соединения.

Конструктивные и эксплуатационные свойства

Соединитель выполнен в цилиндрическом корпусе, рассчитанном на теплостойкость и защиту от пыли и брызг. Низкочастотный диапазон до 3 МГц позволяет применять его в цепях питания и управления, где не требуются сверхвысокие частоты. Пять контактов диаметром 3,5 мм обеспечивают коммутацию нескольких линий одновременно.

Устойчивость к вибрациям до 1500 метров на секунду в квадрате и к влажности 98 процентов при плюс 40 градусах Цельсия расширяет область применения, включая условия с механическими нагрузками и повышенной влажностью.

Применение

Благодаря совокупности характеристик 2РТТ36КПН5Ш18В Элекон «5» применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие подходит для промышленного оборудования, где необходимы теплостойкость, пылебрызгозащита и устойчивость к специальным факторам среды.

Кабельная вилка с пятью контактами диаметром 3,5 мм используется для герметичного соединения линий с токовой нагрузкой до 50 А на контакт. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов делают его пригодным для узлов, требующих периодического подключения и отключения.

Срок сохраняемости 15 лет позволяет формировать запас таких соединителей без потери рабочих свойств. Работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля и в диапазоне температур от минус 60 до плюс 100 градусов Цельсия обеспечивает применение в сложных условиях эксплуатации.
