Назначение соединителя 2РТТ36КПН5Ш18В

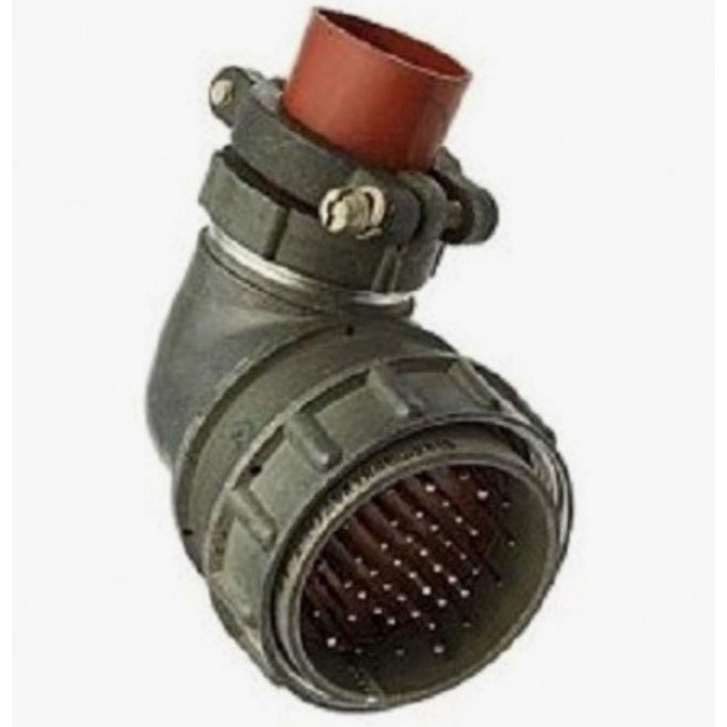

2РТТ36КПН5Ш18В — цилиндрический низкочастотный соединитель вилочного типа с прямым патрубком, предназначенный для неэкранированного кабеля. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель выполнен в теплостойком пылебрызгозащищённом всеклиматическом исполнении и рассчитан на внутренний объёмный монтаж с резьбовой фиксацией.

Условное обозначение 2РТТ36КПН5Ш18В расшифровывается через тип корпуса, количество и сочетание контактов, а также особенности исполнения. Артикул изделия — 20573, категория — 2РТТ, год выпуска — 2019.

Область применения

Соединитель востребован в промышленной электронике, приборостроении и системах управления, где требуется надёжная передача сигнала и питания в условиях повышенной температуры, вибрации и пониженного давления. Всеклиматическое исполнение допускает эксплуатацию в составе бортового и наземного оборудования, работающего в сложных средах.

Подтверждённые технические особенности

• Максимальное рабочее напряжение — 700 В, предельное амплитудное напряжение — до 850 В.
• Максимальная токовая нагрузка на контакт — 50 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Число сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате.
• Работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Конструктивные параметры

Условный размер корпуса — 36, количество контактов — 5, диаметр контакта — 3,5 миллиметра, сочетание контактов — 18. Контакты штыревые с серебряным покрытием, монтаж выполняется пайкой. Корпус изготовлен из металла, изолятор — из карболита. Прямой патрубок предназначен для неэкранированного кабеля, фиксация осуществляется резьбовым соединением.

Эксплуатационные указания и комплектация

Изделие поставляется в заводской упаковке. При монтаже следует учитывать предельные токовые и температурные режимы, а также необходимость резьбовой фиксации для сохранения пылебрызгозащищённых свойств. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократных сочленениях.

1. Установите соединитель в объёмном монтаже с учётом направления прямого патрубка.
2. Подключите неэкранированный кабель пайкой к штыревым контактам.
3. Зафиксируйте корпус резьбовым соединением для защиты от пыли и брызг.
4. Проверьте целостность изоляции и отсутствие механических повреждений перед подачей напряжения.

Изделие рассчитано на длительную эксплуатацию в составе ответственных цепей благодаря теплостойкости, виброустойчивости и стойкости к пониженному давлению.
