Назначение разъёма 2РТТ36КПН5Ш18В

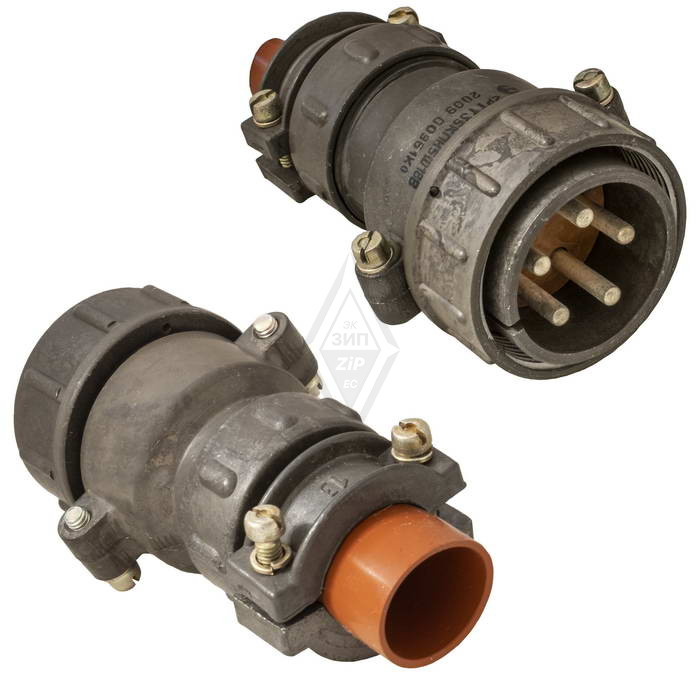

Разъём 2РТТ36КПН5Ш18В представляет собой кабельную вилку, предназначенную для соединения электрических цепей с высоким уровнем надёжности. Изделие относится к категории 2РТТ и имеет артикул 6227. Конструкция разъёма разработана для эксплуатации в условиях, требующих защиты от пыли и влаги, что делает его пригодным для применения в различных климатических зонах.

Основное назначение данного изделия — обеспечение надёжного электрического соединения в силовых и контрольных цепях, где предъявляются повышенные требования к стойкости контактов, теплостойкости и защищённости от внешних воздействий. Разъём применяется как часть соединительной пары «вилка — розетка», при этом вилка монтируется на кабель.

Подтверждённые технические характеристики

Ниже перечислены характеристики, указанные для данной модели разъёма. Иные параметры, включая точные габаритные размеры, массу, степень защиты по классификации IP, наличие сертификатов и страну производства, в предоставленных данных не указаны.

• Тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический.
• Условный размер корпуса: 36.
• Количество контактов: 5.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Максимальная токовая нагрузка: до 200 А на один контакт.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Материал контактов: серебро.

Указанный диапазон рабочих температур и материалы контактной группы определяют применимость разъёма как в условиях низких температур, так и при нагреве в процессе эксплуатации. Пылебрызгозащищённое исполнение ограничивает проникновение пыли и брызг влаги внутрь корпуса.

Конструкция и монтаж

Разъём состоит из двух частей — вилки и розетки. Вилка предназначена для монтажа на кабель и может быть выполнена с прямым или угловым патрубком. Соединение частей осуществляется с помощью резьбы. Поляризация корпусов обеспечивает правильное взаимное расположение контактов при стыковке, что исключает ошибку подключения.

Разъёмы данной серии могут использоваться как с экранированным, так и с неэкранированным кабелем. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию токоведущих частей, а серебряные контакты — стабильность переходного сопротивления при высоких токах.

Порядок применения

1. Подготовить кабель в соответствии с типом патрубка — прямым или угловым.
2. Закрепить вилку на кабеле, обеспечив надёжный контакт токоведущих жил с контактной группой.
3. Совместить корпуса вилки и розетки с учётом поляризации.
4. Зафиксировать соединение резьбовым способом до плотного прилегания корпусов.

Области применения

Разъём 2РТТ36КПН5Ш18В используется в различных отраслях, включая энергетику, промышленность и строительство. Высокая токовая нагрузка до 200 А на контакт и рабочее напряжение до 850 В позволяют применять его в силовых цепях, где требуется передача значительной мощности.

Защита от пыли и влаги, а также широкий температурный диапазон делают изделие пригодным для эксплуатации на открытом воздухе и в неотапливаемых помещениях, в том числе в условиях повышенной запылённости и периодического воздействия брызг. Разъём востребован при подключении оборудования, требующего частого или регулярного сочленения и расчленения кабельных линий.

Сведения о производителе, краткое описание из каталога и заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому приведённые данные ограничены указанными выше параметрами. Год, отмеченный в имеющемся описании, — 2014.
