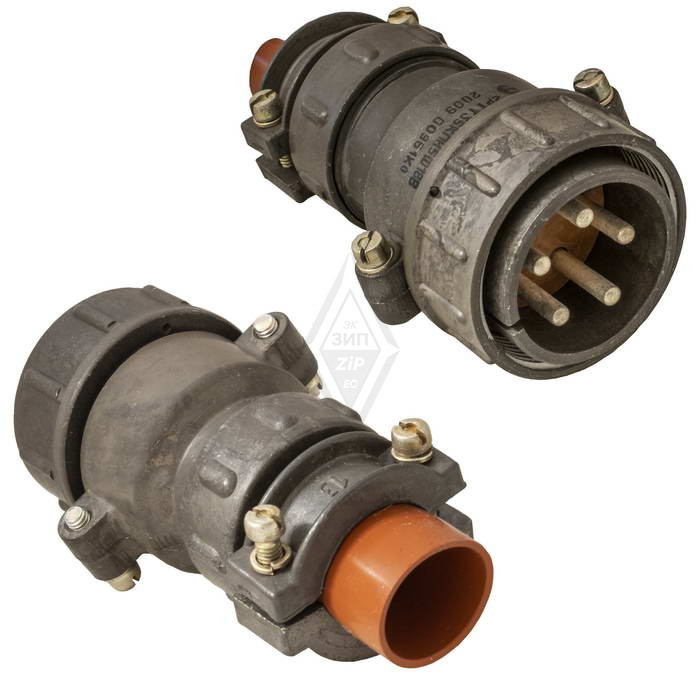

2РТТ36КПН5Ш18В: цилиндрический разъём для надёжных электрических соединений

Разъём 2РТТ36КПН5Ш18В — это низкочастотная кабельная вилка серии 2РТТ, предназначенная для создания разъёмных соединений в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией помогает обеспечить устойчивое сочленение в оборудовании, работающем при вибрационных и механических воздействиях.

Назначение и конструкция

2РТТ36КПН5Ш18В относится к цилиндрическим соединителям объёмного монтажа. Исполнение изделия включает кабельный корпус, прямой патрубок и гайку, рассчитанную на ввод неэкранированного кабеля. Присоединение проводников выполняется пайкой, что позволяет получить прочный и стабильный электрический контакт.

Маркировка «5Ш18» указывает на пятиконтактное исполнение с контактами диаметром 3,5 мм. Корпус условного размера 36 рассчитан на применение в составе промышленной, электротехнической, радиотехнической и специальной аппаратуры.

Технические особенности

Ключевое преимущество 2РТТ36КПН5Ш18В — сочетание высокой электрической нагрузки и механической надёжности. Соединитель применяется в электрических цепях с частотой до 3 МГц и рабочим напряжением до 850 В в амплитудном значении, в зависимости от условий и исполнения.

Основные характеристики разъёма:

• Тип: кабельная вилка цилиндрического низкочастотного соединителя.

• Количество контактов: 5.

• Диаметр контактов: 3,5 мм.

• Максимальная токовая нагрузка на контакт: до 50 А.

• Способ монтажа: внутренний объёмный монтаж пайкой.

• Фиксация соединения: резьбовое сочленение.

• Поляризация корпусов: одношпоночная.

• Контактное покрытие: серебро.

• Сопротивление электрического контакта для контакта 3,5 мм: не более 0,75 мОм.

Условия эксплуатации

Разъёмы серии 2РТТ характеризуются теплостойким и тропикоустойчивым исполнением. Конструкция предусматривает применение в условиях, где необходима защита соединения от внешних воздействий и сохранение стабильных характеристик при изменении температуры, вибрации и нагрузках.

Заявляемый ресурс включает не менее 500 циклов сочленения и расчленения, а минимальная наработка составляет 1000 часов. Эти параметры делают разъём подходящим для оборудования, где важны периодическое подключение кабелей, ремонтопригодность и длительная эксплуатация.

Где применяется 2РТТ36КПН5Ш18В

Разъём 2РТТ36КПН5Ш18В используют в системах, которым требуется надёжное многоконтактное соединение силовых и сигнальных цепей. Типичные области применения:

• промышленная автоматика и шкафовое оборудование;

• радиоэлектронная и радиотехническая аппаратура;

• измерительные комплексы;

• энергетическое оборудование;

• транспортные и машиностроительные системы;

• технологические установки, работающие в условиях вибрации и перепадов температуры.

Например, разъём может применяться для подключения пятижильного неэкранированного кабеля к оборудованию, где одновременно требуется передача питания или управляющих сигналов и надёжная фиксация кабельного соединения.

Преимущества разъёма

2РТТ36КПН5Ш18В объединяет пятиконтактную схему, кабельное исполнение, пайку проводников и резьбовую фиксацию. Такая конструкция снижает риск самопроизвольного разъединения, обеспечивает точную ориентацию контактов при подключении и подходит для эксплуатации в составе ответственных электротехнических систем.

При подборе ответной части важно учитывать тип сочленения, расположение и диаметр контактов, вариант корпуса, способ ввода кабеля, климатическое исполнение и требования конкретного проекта.
