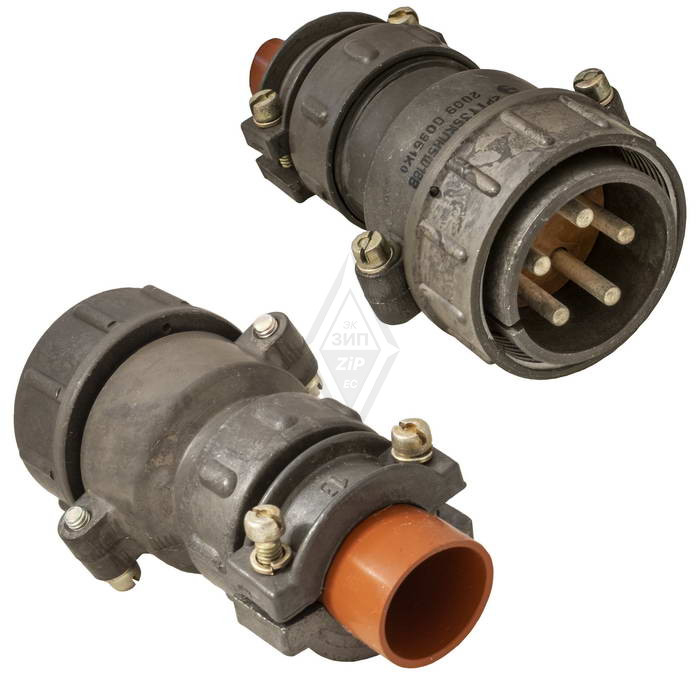

2РТТ36КПН5Ш18В — цилиндрический низкочастотный разъём для надёжного кабельного соединения

Разъём 2РТТ36КПН5Ш18В предназначен для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Модель относится к серии цилиндрических низкочастотных соединителей 2РТТ, рассчитанных на эксплуатацию в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные электрические параметры.

Расшифровка обозначения

Маркировка 2РТТ36КПН5Ш18В отражает конструкцию и исполнение соединителя:

• 2РТТ — серия цилиндрических низкочастотных разъёмов с резьбовой фиксацией.

• 36 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — гайка патрубка для монтажа неэкранированного кабеля.

• 5 — количество контактов.

• Ш — штыревая часть, то есть вилка.

• 18 — условное обозначение сочетания и расположения контактов.

• В — всеклиматическое исполнение.

Таким образом, 2РТТ36КПН5Ш18В представляет собой кабельную вилку с пятью штыревыми контактами, прямым патрубком и соединительной гайкой для неэкранированного кабеля.

Конструкция и особенности

Соединитель выполнен в металлическом цилиндрическом корпусе. Он предназначен для объёмного монтажа с пайкой проводников к контактам. Резьбовое сочленение фиксирует вилку и ответную розетку, снижая риск самопроизвольного расстыковывания при вибрации, ударах или перемещении кабеля.

Ключевые конструктивные особенности:

• Пылебрызгозащищённое исполнение корпуса.

• Прямой кабельный патрубок для удобного ввода кабеля по оси разъёма.

• Применение с неэкранированным кабелем.

• Одношпоночная поляризация, предотвращающая неправильное соединение частей разъёма.

• Металлический корпус и карболитовый изолятор.

• Серебряное покрытие контактов, способствующее снижению переходного сопротивления.

Технические характеристики

Для исполнения 2РТТ36КПН5Ш18В указываются следующие основные параметры:

Для сочетания контактов «18» применяются пять контактов диаметром 3,5 мм; для такого типа контактов приводится допустимая токовая нагрузка до 50 А на контакт. Значение тока при проектировании необходимо подтверждать по действующей технической документации, с учётом температуры, сечения проводников, режима работы и условий теплоотвода.

Области применения

Разъём 2РТТ36КПН5Ш18В применяется в радиоэлектронной, электротехнической и промышленной аппаратуре общего назначения. Конструкция подходит для оборудования, в котором необходимо периодически подключать или отключать кабельные линии без нарушения надёжности электрической цепи.

Типовые направления применения:

• Силовые и сигнальные цепи промышленного оборудования.

• Системы управления и автоматики.

• Электрошкафы, приборные комплексы и испытательные стенды.

• Радиотехническая и измерительная аппаратура.

• Транспортная, специальная и мобильная техника.

• Кабельные соединения, работающие в условиях вибрации и перепадов температуры.

Серия 2РТТ взаимосочленяема с отдельными разъёмами серий ШР и 2РТ-А при соблюдении соответствующих технических условий и совпадении контактной схемы. Однако при подборе ответной части важно проверять тип соединителя, число и расположение контактов, поляризацию, диаметр контактов и вид исполнения корпуса.

Что учитывать при применении

Перед включением 2РТТ36КПН5Ш18В в изделие следует сверить фактическую документацию на конкретную партию и исполнение. Особенно важно контролировать:

• Совместимость вилки с ответной розеткой по сочетанию контактов «18».

• Соответствие диаметра и конструкции кабеля прямому патрубку и гайке «Н».

• Допустимый ток для каждого контакта в реальном тепловом режиме.

• Качество пайки и отсутствие перегрева контактной группы.

• Правильность поляризации перед резьбовой фиксацией.

• Необходимость дополнительной герметизации кабельного ввода, если оборудование эксплуатируется во влажной, запылённой или уличной среде.

2РТТ36КПН5Ш18В — функциональный вариант кабельной вилки для построения прочных и обслуживаемых электрических соединений. Сочетание пяти силовых контактов, резьбовой фиксации, пылебрызгозащищённого корпуса и всеклиматического исполнения делает этот разъём применимым в промышленной аппаратуре и специализированных электротехнических системах.
