Назначение соединителя

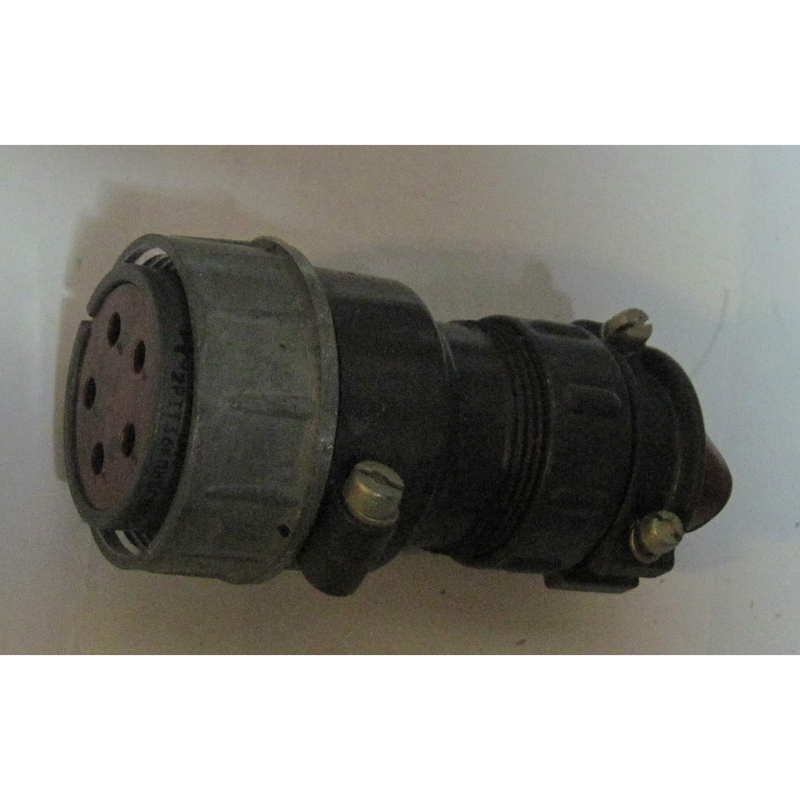

2РТТ36КПН5Г18В Элекон «5» — кабельная розетка цилиндрического низкочастотного соединителя российского производства. Изделие выпускается заводом «Элекон» по техническим условиям ГЕ0.364.120 ТУ с приёмкой «5» и предназначено для коммутации электрических цепей постоянного и переменного тока в составе кабельных сборок, блоков и приборов.

Розетка применяется там, где требуется надёжное разъёмное соединение с повышенной токовой нагрузкой: в промышленном оборудовании, силовой и измерительной аппаратуре, системах управления и других устройствах, работающих в жёстких климатических и механических условиях. Конструкция с резьбовым соединением обеспечивает плотный контакт и устойчивость к вибрации.

Подтверждённые технические характеристики

Соединитель имеет 5 контактов диаметром 3,5 мм и условный размер корпуса 36. Рабочий ток достигает 50 А, сопротивление контактов — не более 0,75 мОм, покрытие контактов — серебро. Монтаж выполняется объёмным способом с пайкой, число сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов.

• Номинальное напряжение: до 850 В амплитудного значения или до 700 В постоянного тока.
• Рабочая частота: до 3 МГц.
• Условное число сочетания контактов: 18.
• Габаритные размеры: диаметр 45,5 мм, длина 86 мм.
• Приёмка: «5», всеклиматическое исполнение.

Расшифровка обозначения

Маркировка 2РТТ36КПН5Г18В построена по стандартной схеме:

1. 2РТТ — тип низкочастотного цилиндрического соединителя с резьбовым соединением.
2. 36 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка патрубка для неэкранированного кабеля.
6. 5 — количество контактов.
7. Г — розетка (гнездо).
8. 18 — условное число сочетания контактов.
9. В — всеклиматическое исполнение.

Условия эксплуатации и применение

Розетка всеклиматическая, теплостойкая и пылебрызгозащищённая. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия с кратковременной сменой до плюс 180 градусов. Допускается эксплуатация при относительной влажности до 98 процентов при температуре плюс 40 градусов и при пониженном атмосферном давлении 1,3 на 10 в минус четвёртой степени Паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–1000 Гц с ускорением до 100–300 метров на секунду в квадрате, многократные механические удары до 1500 метров на секунду в квадрате, одиночные удары до 10000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Срок сохраняемости составляет от 15 до 20 лет.

Благодаря сочетанию высокого рабочего тока, стойкости к вибрации и широкому температурному диапазону розетка подходит для ответственных узлов, где замена соединителя затруднена, а требования к надёжности контакта повышены. Год выпуска указанной партии — 2015–16.
