Назначение и область применения

2РТТ36КПН5Г18В Элекон «5» — это кабельная розетка из серии теплостойких цилиндрических соединителей 2РТТ. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется в составе объемного монтажа, где требуются теплостойкие и всеклиматические соединители.

Соединитель негерметичный, теплостойкий и тропикоустойчивый, имеет всеклиматическое исполнение (В). Это позволяет использовать его в широком диапазоне условий эксплуатации, включая повышенную влажность и перепады температур.

Технические характеристики

• Количество контактов: 5
• Условный размер корпуса: 36
• Тип корпуса: кабельный (К) с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н)
• Сочетание контактов: условное число 18
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Рабочая частота: до 3 МГц для цепей постоянного и переменного тока
• Сопротивление контактов: не более 0,0025 Ом (при диаметре 1,5 мм)
• Рабочий ток на одиночный контакт: до 20 А
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: не менее 500
• Срок сохраняемости: 15 лет

Конструкция и расшифровка обозначения

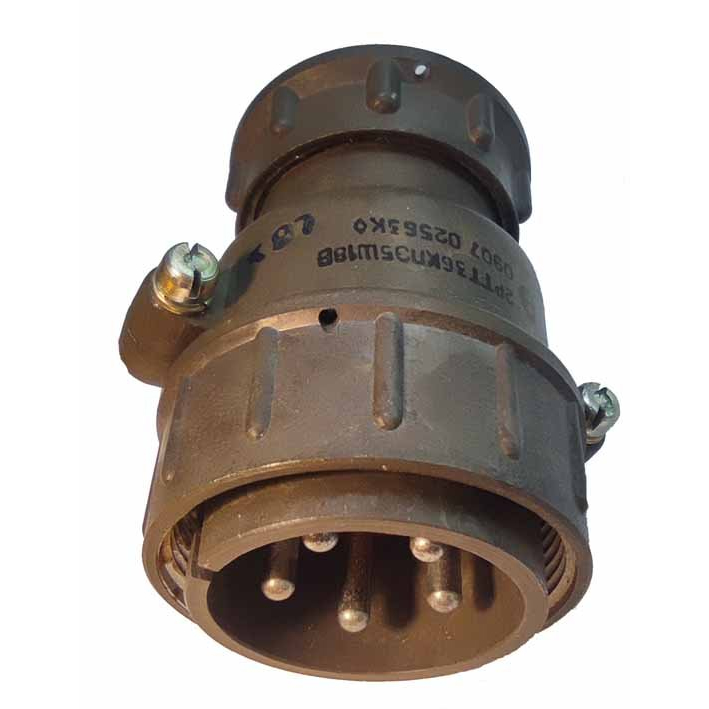

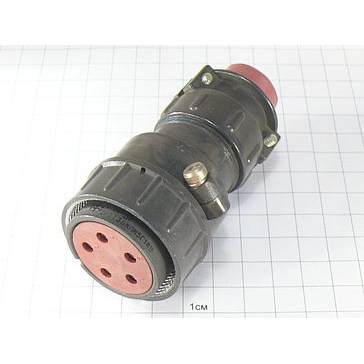

Розетка имеет типичный вид цилиндрического разъема с контактами для пайки, что делает ее подходящей для объемного монтажа. Контакты предназначены для пайки, что обеспечивает надежное электрическое соединение.

Маркировка 2РТТ36КПН5Г18В расшифровывается следующим образом:

• 2РТТ — теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 36 — размер корпуса;
• К — кабельный;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 5 — число контактов;
• Г — комбинация контактов;
• 18 — условное число;
• В — всеклиматическое исполнение.

Условия эксплуатации и надежность

Соединитель устойчив к вибрациям (диапазон частот), ударам до 10000 м/с² и другим механическим воздействиям. Рабочая температура — от минус 60 до плюс 100 °C, с возможностью кратковременного повышения до плюс 180 °C при смене температур. Изделие сохраняет работоспособность при повышенной влажности до 98% при температуре плюс 40 °C и пониженном давлении до 1,3 × 10-4 Па.

Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет. Производитель — Элекон. Изделие соответствует техническим условиям ГЕ0.364.120 ТУ.

Дополнительные сведения

Артикул товара: 50751. Согласно данным каталога, для данной позиции указаны приемка «5» и год 2015.
