Назначение разъёма 2РТТ36КПН5Г18В

2РТТ36КПН5Г18В «5» Элекон — цилиндрический негерметичный теплостойкий разъём общего назначения серии 2РТТ, выпускаемый по приёмке «5» в соответствии с техническими условиями ГЕ0.364.120ТУ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных устройствах с объемным монтажом, где требуется надёжное электрическое соединение и стойкость к внешним воздействиям.

Конструкция и расшифровка обозначения

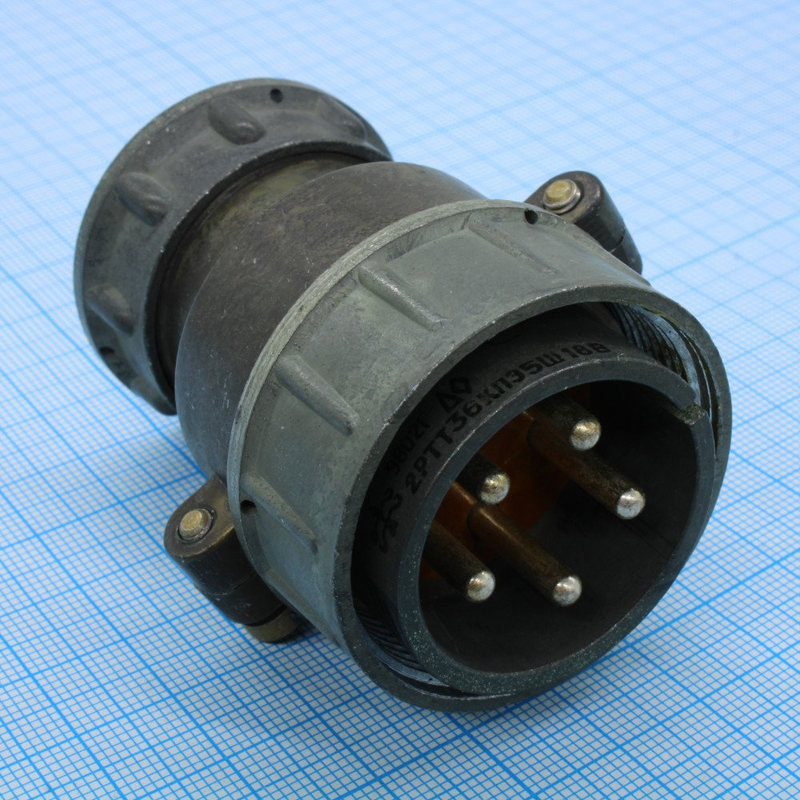

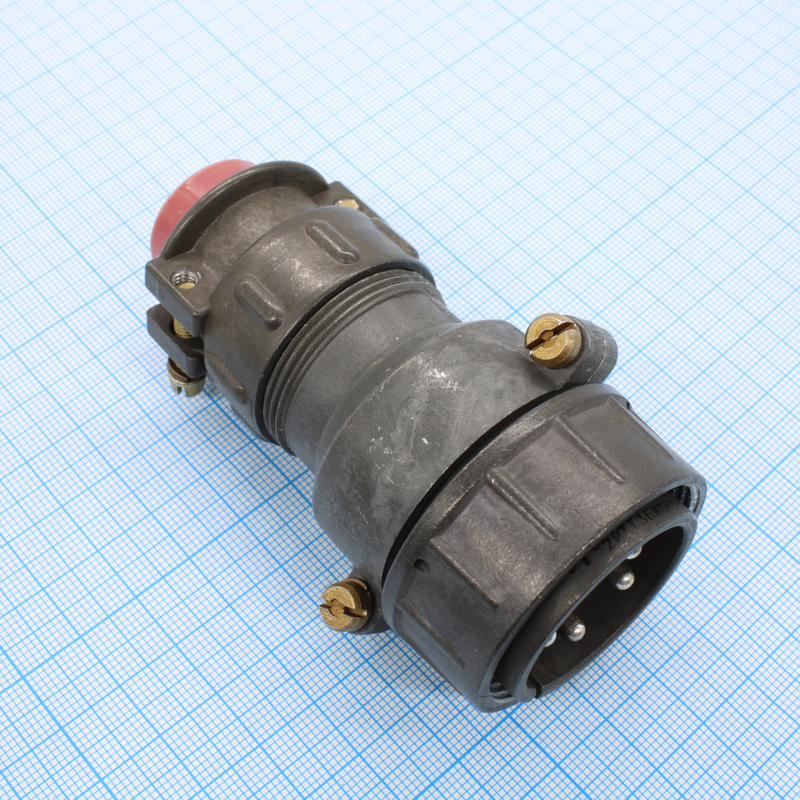

Корпус разъёма выполнен в кабельном исполнении и оснащён прямым патрубком и гайкой, предназначенной для неэкранированного кабеля. Конструкция обеспечивает резьбовую фиксацию сочленённого положения, что исключает самопроизвольное разъединение под действием вибрации.

Обозначение 2РТТ36КПН5Г18В складывается из следующих элементов:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 36 — условный размер корпуса, диаметр около 36 мм;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 5 — приёмка «5» по ТУ ГЕ0.364.120ТУ;
• Г18 — условное число сочетания контактов, задающее раскладку и тип контактов;
• В — всеклиматическое исполнение.

Электрические и технические характеристики

По типовому ряду 2РТТ предельное рабочее напряжение составляет до 850 В (амплитудное значение), при этом для многих исполнений 2РТТ36 максимальное напряжение постоянного тока ограничено примерно 700 В. Рабочий ток на один контакт зависит от диаметра контакта. В варианте с 5 контактами диаметром 3,5 мм ток на контакт может достигать порядка 50 А, а сопротивление контакта не превышает 0,75 мОм.

Разъём относится к всеклиматическому исполнению и рассчитан на температуру окружающей среды примерно от минус 60 °C до плюс 100 °C. Он допускает работу при повышенной влажности и пониженном атмосферном давлении.

Устойчивость к механическим воздействиям и ресурс

Изделие устойчиво к механическим воздействиям: допускает синусоидальную вибрацию, многократные и одиночные удары с высокими значениями ускорения. Разъём обеспечивает не менее 500–1000 циклов сочленения–расчленения при сохраняемости порядка 15–20 лет.

Применение

Разъём 2РТТ36КПН5Г18В востребован в радиоэлектронной и радиотехнической аппаратуре, промышленных устройствах с объемным монтажом, а также в системах, где необходимы теплостойкость, пылебрызгозащита и всеклиматическое исполнение. Резьбовая фиксация и кабельное исполнение с гайкой для неэкранированного кабеля делают его удобным для стационарного и подвижного оборудования.

Подтверждённые особенности и комплектация

• Приёмка «5» по ТУ ГЕ0.364.120ТУ;
• Год выпуска — 2016;
• Заводская упаковка;
• Артикул — 20567;
• Категория — 2РТТ;
• Производитель — Элекон.

Разъём поставляется в заводской упаковке, что подтверждает сохранность изделия и его соответствие заявленным характеристикам.
