Назначение изделия

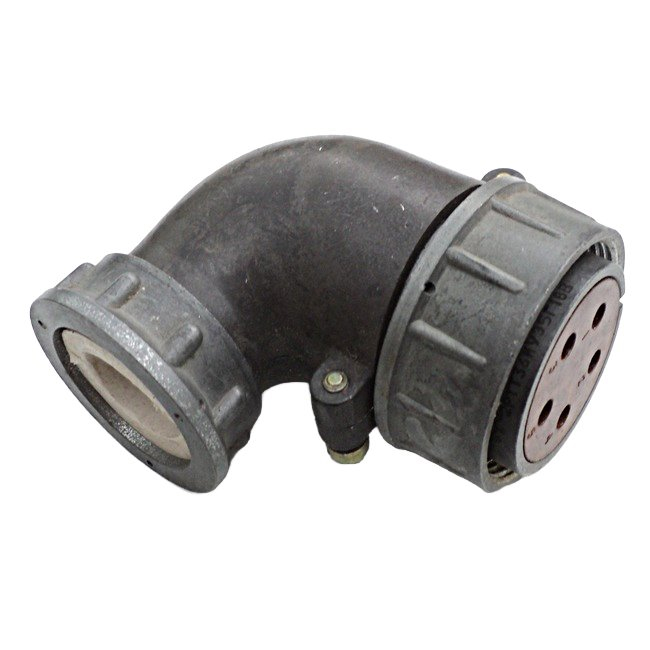

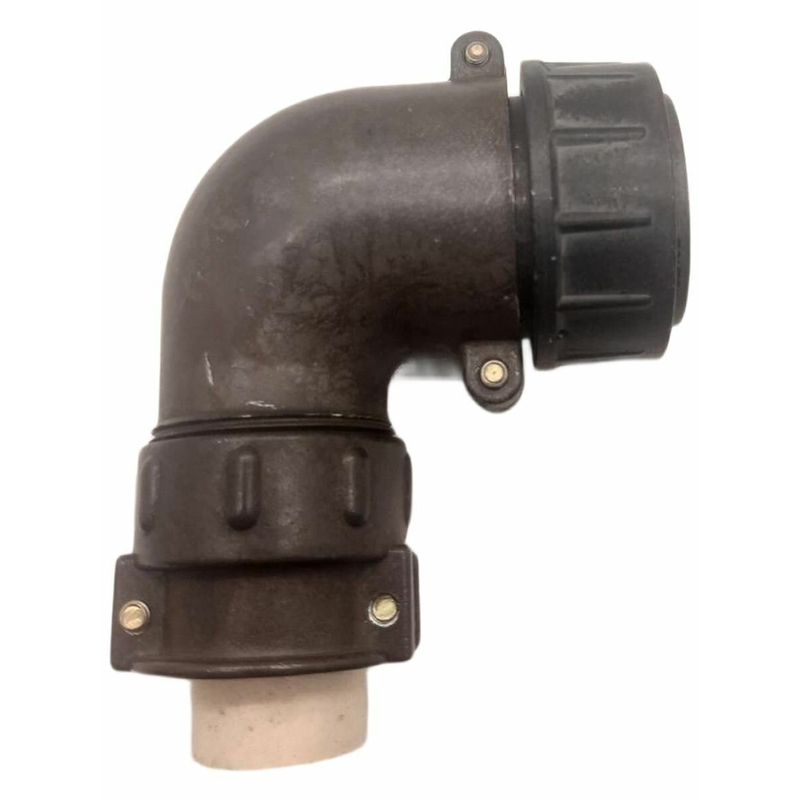

2РТТ36КПН5Г18В — кабельная розетка из серии теплостойких пылебрызгозащищенных цилиндрических разъемов 2РТТ. Изделие предназначено для ручного соединения в электрических цепях переменного и постоянного тока. Розетка рассчитана на эксплуатацию в составе промышленного оборудования, контрольно-измерительных систем и силовых линий, где требуется надежный разъемный контакт с защитой от пыли и водяных брызг. Конструктивное исполнение обеспечивает сохранение электрических параметров при значительных механических и климатических нагрузках.

Расшифровка обозначения

Маркировка 2РТТ36КПН5Г18В содержит полную информацию о конструктивных особенностях розетки:

• 2РТТ — тип разъема: теплостойкий, пылебрызгозащищенный, цилиндрический нормальных габаритов;
• 36 — условный размер корпуса;
• К — кабельное исполнение;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 5 — количество контактов;
• Г — диаметр контактов 3,5 мм;
• 18 — способ монтажа: пайка;
• В — всеклиматическое исполнение.

Такое сочетание обозначений указывает на кабельную розетку с прямым выходом провода, рассчитанную на пять контактов диаметром 3,5 мм и предназначенную для объемного монтажа методом пайки.

Технические характеристики

Разъем 2РТТ36КПН5Г18В рассчитан на ток до 50 А на контакт. Максимальное рабочее напряжение составляет до 700 В, амплитудное значение — 850 В. Диапазон рабочих частот — до 3 МГц. Сопротивление изоляции — не менее 1000 МОм. Наработка на отказ — минимум 1000 часов. Число сочленений-расчленений — не менее 500 циклов.

Покрытие контактов — серебро. Метод монтажа — объемный, с пайкой проводов непосредственно к контактным хвостовикам. Такое исполнение обеспечивает низкое переходное сопротивление и стабильность электрического соединения в течение всего срока службы.

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура окружающей среды от минус 60 до плюс 100 градусов Цельсия, смена температур — до плюс 180 градусов Цельсия;
• повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное атмосферное давление до 1,3 умножить на 10 в минус четвертой степени Па;
• вибрационные нагрузки в диапазоне от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате;
• ударные нагрузки до 10000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Всеклиматическое исполнение подтверждает пригодность изделия для применения в регионах с холодным, умеренным и тропическим климатом, включая зоны с резкими перепадами температур и высокой влажностью.

Применение

2РТТ36КПН5Г18В применяется в промышленных системах для надежного соединения кабелей с внутренним монтажом. Розетка востребована в электротехнических шкафах, распределительных устройствах, станках и технологическом оборудовании, где важны стабильность контакта и устойчивость к внешним факторам. Конструкция с гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает фиксацию провода без дополнительных элементов крепления. Прямой патрубок позволяет аккуратно выводить кабель в условиях ограниченного пространства. Изделие подходит для комплектации оборудования, эксплуатируемого на открытом воздухе и в неотапливаемых помещениях. Совместимость с ответными частями серии 2РТТ обеспечивает взаимозаменяемость в действующих электроустановках.
