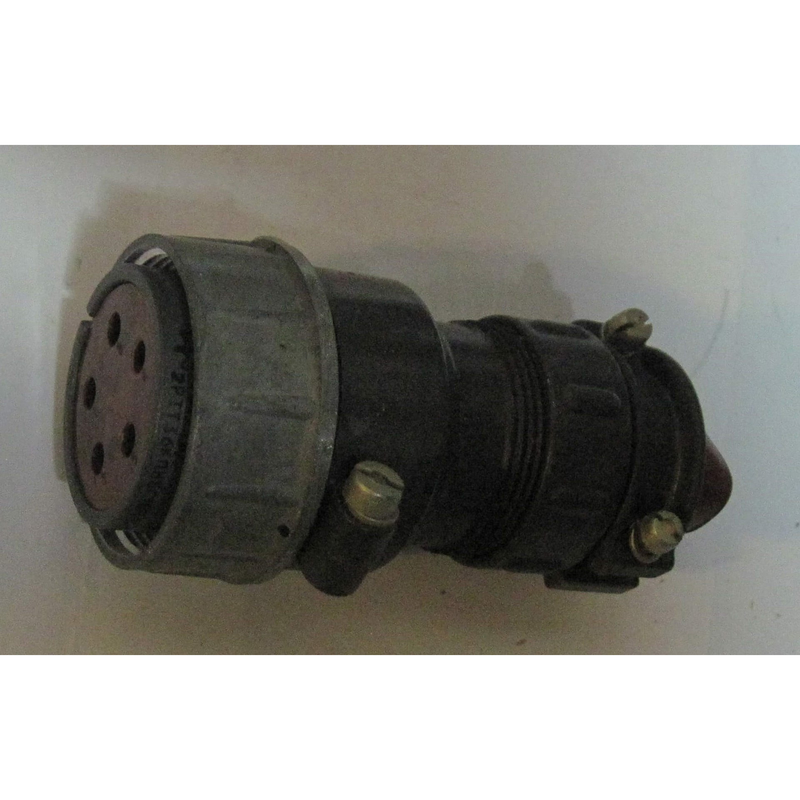

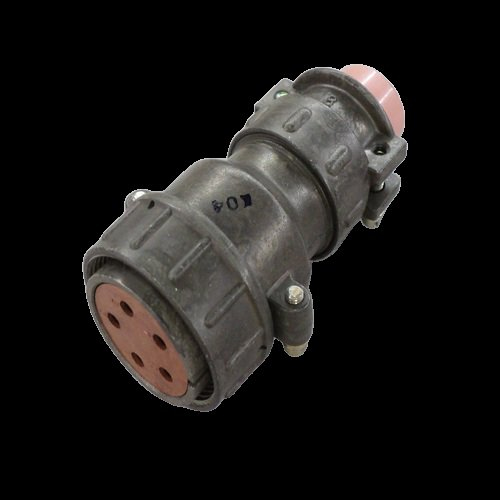

Назначение разъёма 2РТТ36КПН5Г18В

2РТТ36КПН5Г18В — это цилиндрический низкочастотный пылебрызгозащищённый разъём серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии пыли, брызг, вибраций и ударных нагрузок.

Маркировка «5» обозначает вид приёмки — заводскую проверку качества, проведённую в 2015 году. Это подтверждает, что изделие прошло контроль на предприятии-изготовителе.

Конструкция и исполнение

По типу и исполнению это кабельная розетка с прямым патрубком, предназначенная для неэкранированного кабеля. Корпус разъёма, как правило, изготавливается из алюминиевого сплава, часто с анодно-оксидным или никелевым покрытием, что обеспечивает стойкость к коррозии и механическим повреждениям.

Контакты выполнены гнездовыми, их покрытие — золото, что обозначено буквой «Г» в маркировке. Монтаж контактов производится под пайку. Разъём рассчитан на подключение неэкранированного кабеля диаметром до 18 мм, что соответствует обозначению «18».

Технические характеристики

• Количество контактов: 36.
• Тип контактов: гнездовые.
• Тип корпуса: кабельная розетка с прямым патрубком.
• Материал корпуса: алюминиевый сплав, часто с анодно-оксидным или никелевым покрытием.
• Покрытие контактов: золото.
• Способ монтажа контактов: под пайку.
• Тип подключаемого кабеля: неэкранированный.
• Диаметр подключаемого кабеля: до 18 мм.
• Степень защиты: пылебрызгозащищённый.
• Устойчивость к внешним воздействиям: повышенная вибро- и ударостойкость.
• Климатическое исполнение: всеклиматическое.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.

Области применения

Благодаря надёжности, защищённости от внешних воздействий и способности работать в экстремальных условиях разъёмы серии 2РТТ востребованы в различных отраслях.

Промышленность и автоматизация

Разъём применяется в станках, автоматизированных системах управления и робототехнике, где необходимо стабильное соединение в условиях производственных цехов.

Авиационная, космическая и военная техника

Используется для бортового оборудования, систем связи и навигации, наземных комплексов, а также в системах радиолокации, управления и приборостроения, где критичны высокая надёжность и устойчивость к механическим нагрузкам и агрессивным средам.

Транспорт и судостроение

Разъём находит применение в системах сигнализации, автоматики и управления подвижным составом железнодорожного транспорта, в судовом оборудовании, эксплуатируемом при повышенной влажности, солёном тумане и вибрациях, а также в специализированном автомобильном транспорте — спецтехнике, автобусах и грузовиках для критически важных соединений.

Контрольно-измерительная аппаратура

Изделие обеспечивает стабильное и надёжное соединение в лабораторных и полевых условиях.
