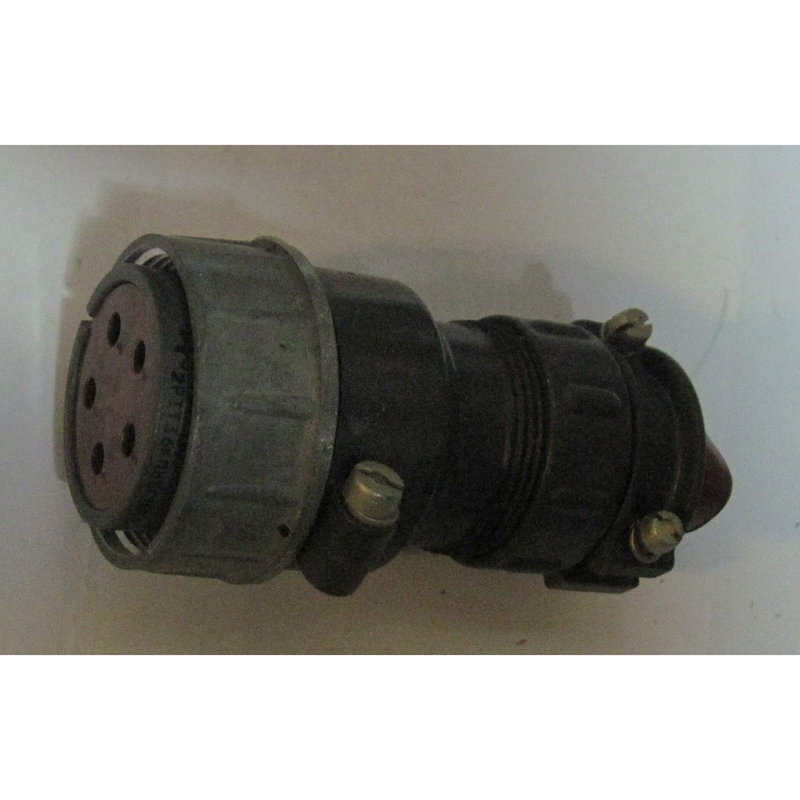

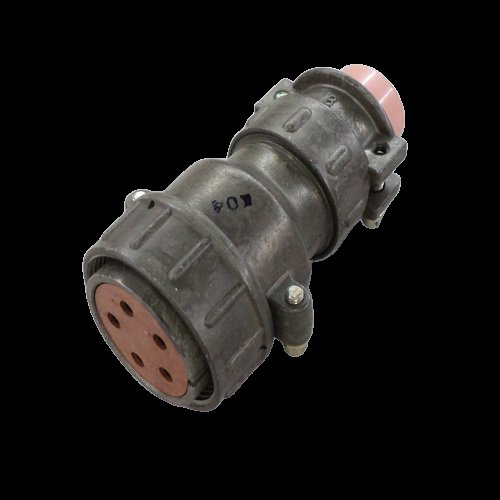

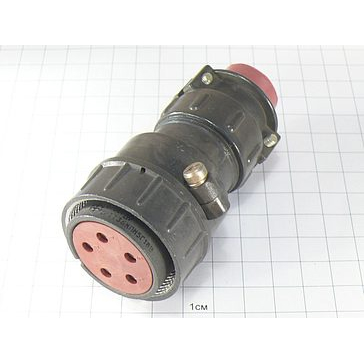

Назначение соединителя 2РТТ36КПН5Г18В

Соединитель 2РТТ36КПН5Г18В (артикул 6220, категория 2РТТ) представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для соединения и разъединения проводов, кабелей и узлов в различных видах электро- и радиоаппаратуры. Год выпуска — 2019.

Подтверждённые особенности и характеристики

Соединитель обладает следующими подтверждёнными свойствами.

• Тип соединителя: негерметичный, теплостойкий, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 5.
• Размер корпуса: 36.
• Вид корпуса: кабельный (К).
• Тип патрубка: прямой (П).
• Гайка патрубка: для неэкранированного кабеля (Н).
• Сочетание контактов: условное число 18.

Электрические характеристики

Максимальное рабочее напряжение составляет 850 В (амплитудное значение). Сопротивление контактов — не более 0,0025 Ом при диаметре контакта 1,5 мм. Рабочий ток на одиночный контакт — до 20 А.

Механические характеристики

Соединители 2РТТ36КПН5Г18В устойчивы к вибрациям и механическим воздействиям. Они способны выдерживать удары с ускорением до 10000 м/с², что обеспечивает надёжность в условиях эксплуатации.

Конструкция

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Вилки и розетки могут иметь прямые или угловые патрубки. Также они могут быть оснащены резиновыми кожухами для защиты от пыли и влаги.

Применение

Данные соединители широко применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для монтажа как экранированных, так и неэкранированных кабелей.

Таким образом, соединитель 2РТТ36КПН5Г18В является универсальным компонентом для обеспечения надёжной электрической связи в различных устройствах.
