Назначение

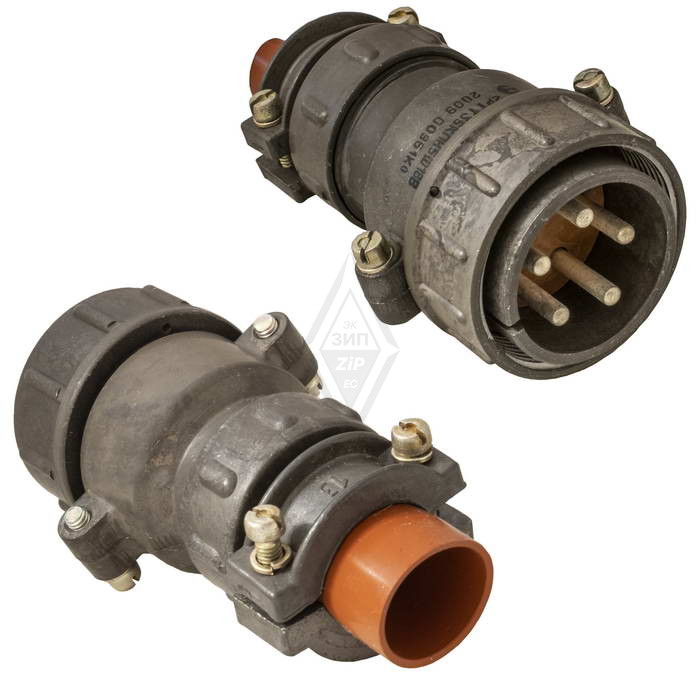

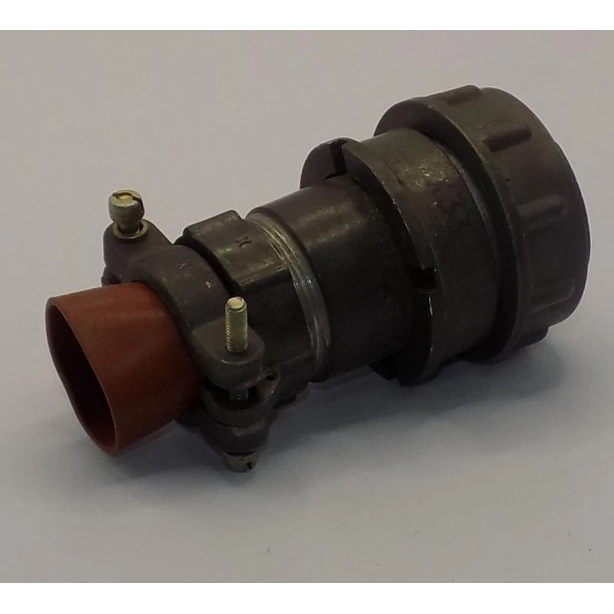

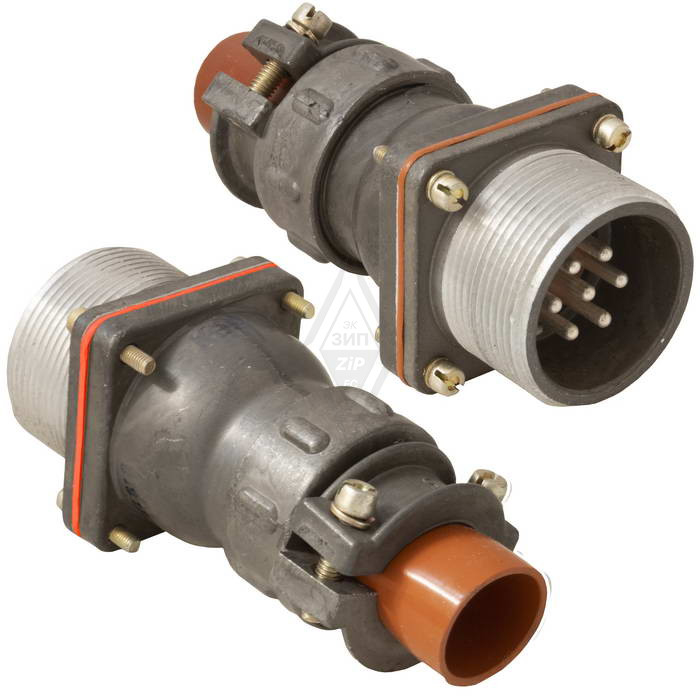

Соединитель 2РТТ36КПН4Ш17В Элекон «5» представляет собой кабельную вилку из серии низкочастотных цилиндрических соединителей. Изделие предназначено для монтажа неэкранированного кабеля и применяется для соединения в электрических цепях. Конструкция включает прямой патрубок и гайку, которые обеспечивают фиксацию кабеля в корпусе вилки. Соединитель относится к категории 2РТТ и выпускается производителем Элекон под артикулом 50750.

Модель имеет условный размер корпуса 36 и содержит четыре контакта диаметром 3,5 мм. Комбинация контактов обозначена как Ш17В. Такое исполнение позволяет использовать вилку в цепях, где требуется передача сигнала или питания при низкой частоте и повышенном токе. Соединитель не является герметичным, однако относится к теплостойким и тропикоустойчивым изделиям всеклиматического исполнения.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: 850 В, амплитудное значение.
• Рабочая частота: до 3 МГц.
• Максимальный ток на контакт: до 50 А.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации и ресурс

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости: 15 лет.
• Наработка: не менее 1000 часов.
• Количество циклов сочленения и расчленения: 500.
• Вибрация: диапазон от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Ускорения: до 1500 метров на секунду в квадрате.
• Влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение

Благодаря сочетанию токовой нагрузки до 50 А на контакт и рабочего напряжения до 850 В соединитель может применяться в силовых и сигнальных низкочастотных цепях. Четырёхконтактная схема с диаметром контактов 3,5 мм подходит для подключения неэкранированного кабеля через прямой патрубок с гайкой. Изделие рассчитано на эксплуатацию в широком диапазоне температур и при повышенной влажности, что связано с теплостойким, тропикоустойчивым и всеклиматическим исполнением.

Соединитель негерметичен, поэтому его не следует рассматривать как влагозащищённый разъём для постоянного контакта с водой. При этом заявленные параметры по влажности до 98 процентов при плюс 40 градусов Цельсия и устойчивость к вибрации и ускорениям определяют область применения в составе электрических цепей, где важны стойкость к механическим нагрузкам и перепадам температуры. Кабельная вилка предназначена для соединения с ответной частью, однако конкретные ответные части и стандарты совместимости в предоставленных данных не указаны.

Приёмка и идентификация

Для товара указана приёмка «5», что соответствует стандартному заводскому контролю качества Элекон. Год выпуска — 2015. Артикул изделия — 50750. Производитель — Элекон. Категория — 2РТТ. Название модели — 2РТТ36КПН4Ш17В Элекон «5».

Изделие относится к низкочастотным цилиндрическим соединителям и предназначено для монтажа неэкранированного кабеля. В описании указаны кабельная вилка с прямым патрубком и гайкой. Дополнительные принадлежности, сертификаты или гарантийные условия в предоставленных сведениях не перечислены.
