Назначение соединителя

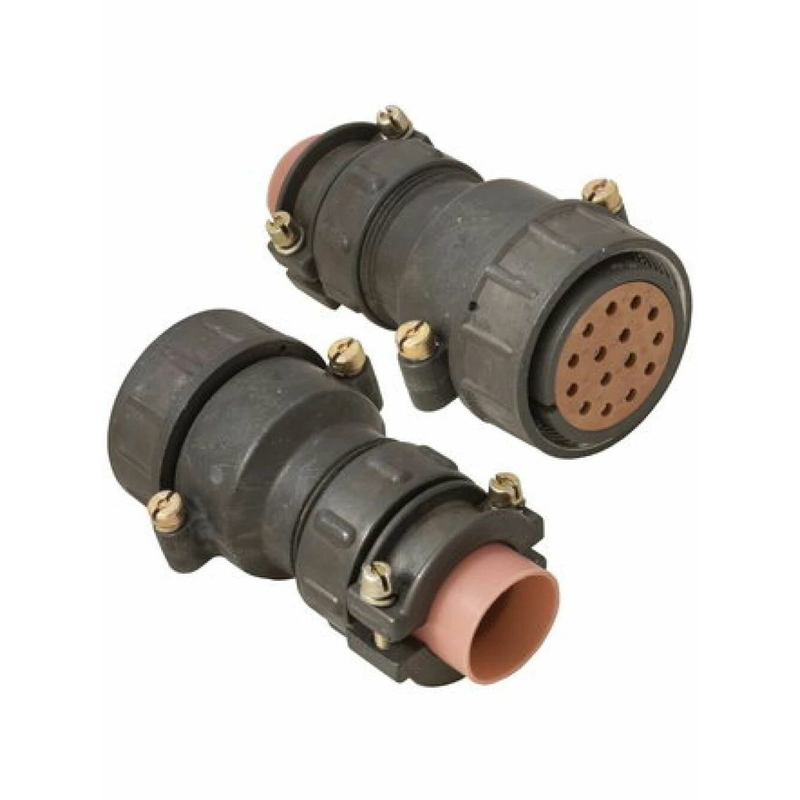

2РТТ36КПН4Г17В от завода «Элекон» (вид приемки «5») представляет собой цилиндрический низкочастотный соединитель герметичного исполнения. Его назначение — надежное соединение электрических цепей постоянного и переменного тока. Изделие выпускается по техническим условиям ТУ ГЕ0.364.120 и относится к категории 2РТТ.

Соединитель применяется там, где требуется стабильный электрический контакт и защита от внешней среды. Герметичная конструкция позволяет использовать его в условиях пыли и брызг. Благодаря цилиндрическому корпусу и низкочастотному исполнению он подходит для промышленных и специальных систем, в которых важны надежность соединения и устойчивость к механическим воздействиям.

Подтверждённые технические особенности

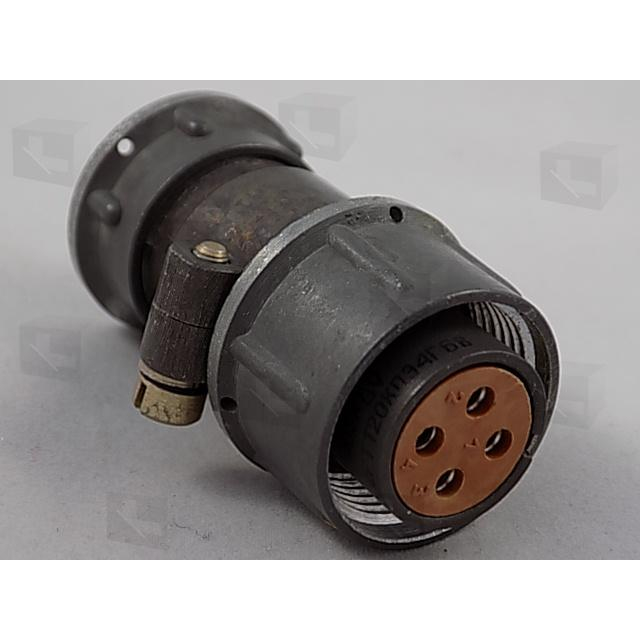

Корпус имеет условный размер 36 миллиметров. В соединителе предусмотрено 4 контакта диаметром 1,7 миллиметра. Индекс Г17В указывает на разъемную сторону изделия.

Электрические параметры

• рабочее напряжение — до 700 вольт;
• ток на контакт — до 13 ампер;
• сопротивление контактов — не более 3 миллиом;
• сопротивление изоляции — не менее 5000 мегаом.

Такие параметры подтверждают возможность применения соединителя в цепях постоянного и переменного тока при соблюдении установленных режимов. Низкое сопротивление контактов и высокое сопротивление изоляции обеспечивают предсказуемость электрического соединения.

Климатические и механические параметры

• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка — 1000 часов;
• ресурс сочленения-расчленения — не менее 500 циклов;
• устойчивость к вибрации — до 5000 герц при ускорении 300 метров на секунду в квадрате;
• срок сохраняемости — до 15 лет.

Герметичность соединителя обеспечивает защиту от пыли и брызг. Это расширяет область его применения и позволяет эксплуатировать изделие в суровых климатических условиях, включая длительное хранение и работу при низких и высоких температурах.

Применение

Завод «Элекон» специализируется на производстве разъемов серии 2РТТ для авиации, судостроения и энергетики. Поэтому 2РТТ36КПН4Г17В востребован в промышленных и специальных системах, где необходимы герметичное соединение, устойчивость к вибрации, пыли и брызгам, а также длительный срок службы.

Соединитель может использоваться в составе электрических цепей постоянного и переменного тока с напряжением до 700 вольт и током на контакт до 13 ампер. Для корректной эксплуатации важно учитывать температурный диапазон, вибрационные нагрузки и ресурс сочленения-расчленения.

Идентификационные сведения

• название: 2РТТ36КПН4Г17В Элекон «5»;
• артикул: 50749;
• категория: 2РТТ;
• производитель: Элекон;
• приемка: «5»;
• год: 2015.

Указанные сведения подтверждают принадлежность товара к серии 2РТТ и его происхождение от завода «Элекон». Вид приемки «5» и год выпуска 2015 отражены в характеристиках VirtueMart.
