Назначение и область применения

2РТТ36КПН1В — цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока невысокой частоты. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется компактное многоштырьковое соединение с надёжной фиксацией и повышенной механической прочностью.

Основное назначение — соединение кабелей с аппаратурой в низкочастотных цепях. По данным каталога, рабочая частота для серии 2РТТ составляет до 3 МГц. Разъём относится к кабельным соединителям, то есть устанавливается на кабель, а не на приборный корпус.

Подтверждённые особенности серии 2РТТ

Электрические параметры

• Максимальное рабочее напряжение — до порядка 700–850 В амплитудного значения в зависимости от типономинала.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции в нормальных условиях — от 1000 до нескольких тысяч МОм.
• Диапазон рабочих температур окружающей среды — обычно от −60 до +100 °C.
• Число сочленений и расчленений — около 500 циклов.
• Минимальная наработка — порядка 1000 часов, срок сохраняемости — до 15 лет.

Конструктивные характеристики

Корпус разъёма цилиндрический, с резьбовым соединением. Такая конструкция обеспечивает надёжное соединение и стойкость к вибрациям и ударам. Монтаж контактов выполняется пайкой; предусмотрен внутренний объёмный монтаж под провод или кабель.

Контакты, как правило, имеют серебряное покрытие, что снижает переходное сопротивление и улучшает коррозионную стойкость. Исполнение серии — негерметичное, теплостойкое, тропикоустойчивое, всеклиматическое. Предусмотрено пылебрызгозащищённое исполнение, снижающее попадание пыли и брызг.

Расшифровка обозначения 2РТТ36КПН1В

• 2РТТ — серия цилиндрических низкочастотных разъёмов.
• 36 — условный размер корпуса.
• К — кабельный корпус, для установки на кабель.
• П — прямой патрубок, вывод кабеля по оси разъёма.
• Н — гайка патрубка для неэкранированного кабеля.
• 1 — вариант схемы или сочетания контактов.
• В — всеклиматическое, теплостойкое, тропикоустойчивое исполнение.

Число контактов для данного варианта в предоставленных данных не указано и определяется конкретным исполнением серии. В обозначении присутствуют признаки кабельного исполнения, прямого патрубка и всеклиматического исполнения.

Применение и условия эксплуатации

Разъём применяется в низкочастотных цепях радиоэлектронной и радиотехнической аппаратуры общего назначения. Он подходит для соединения кабелей с оборудованием там, где требуется компактный многоштырьковый разъём с резьбовым креплением и повышенной механической прочностью.

Всеклиматическое исполнение и рабочий диапазон температур от −60 до +100 °C позволяют использовать изделие в различных условиях. Пылебрызгозащищённая конструкция снижает риск попадания пыли и брызг. Монтаж контактов пайкой и внутренний объёмный монтаж рассчитаны на провод или кабель.

Сведения о товаре

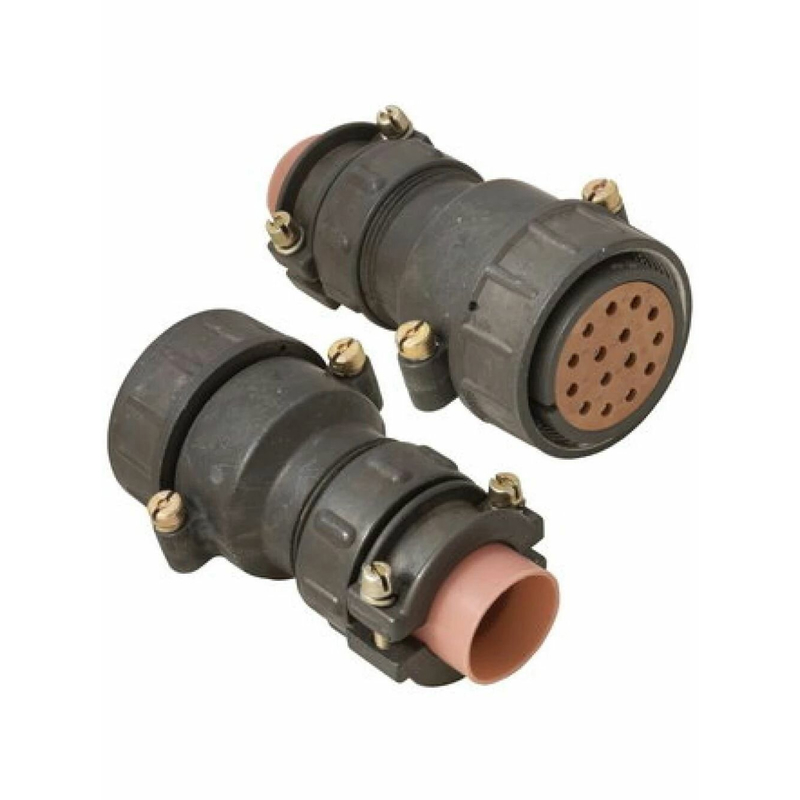

• Название: 2РТТ36КПН1В.
• Артикул: 6209.
• Категория: 2РТТ.
• Производитель: в предоставленных данных не указан.
• Год: 2020.
