Назначение

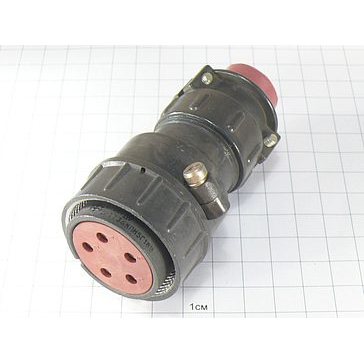

Соединитель 2РТТ36КПН1Ш2 «5» (артикул 6210) — цилиндрический низкочастотный электрический соединитель общего назначения из серии 2РТТ. Он предназначен для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре и рассчитано на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение).

Конструкция и расшифровка обозначения

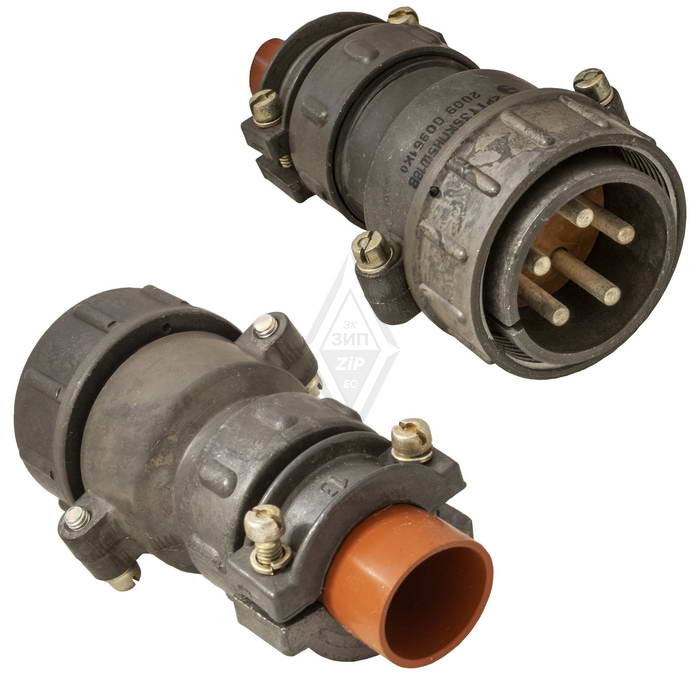

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Монтаж выполняется пайкой, сочленение резьбовое, покрытие контактов — серебро. В обозначении 2РТТ36КПН1Ш2 отражены основные признаки исполнения.

• 2РТТ — серия цилиндрических низкочастотных соединителей общего назначения.
• 36 — условный размер корпуса.
• К — кабельная вилка.
• П — прямой патрубок.
• Н1 — один контакт.
• Н — неполная сборка.
• Ш2 — всеклиматическое исполнение.

Технические характеристики

Максимальное рабочее напряжение соединителя — до 700 В. Сопротивление изоляции — не менее 1000 МОм. Условный размер корпуса — 36. Изделие относится к категории 2РТТ. Производитель в предоставленных данных не указан.

• Номинальное рабочее напряжение: до 700 В.
• Амплитудное значение напряжения: до 700–850 В.
• Частота тока: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.
• Покрытие контактов: серебро.
• Монтаж: пайка.
• Сочленение: резьбовое.
• Приемка: «5».

Климатические и механические параметры

Соединитель рассчитан на эксплуатацию при температуре от минус 60 до плюс 100 °С. Он выдерживает смену температур до плюс 180 °С и пониженное давление до 1,3 умножить на 10 в минус четвёртой степени Па. По механическим воздействиям изделие устойчиво к вибрации 1–1000 Гц с ускорением 100 метров на секунду в квадрате (10 g), одиночным ударам до 10000 метров на секунду в квадрате (1000 g) и многократным ударам 1500 метров на секунду в квадрате (150 g).

Минимальная наработка составляет 1000 часов. Число сочленений-расчленений — 500. Срок сохраняемости — 15 лет.

Применение

Соединитель 2РТТ36КПН1Ш2 «5» применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации цепей проводов, кабелей, узлов и блоков. Благодаря всеклиматическому исполнению Ш2, кабельному исполнению вилки К, прямому патрубку П и одному контакту Н1 он может использоваться в устройствах, где требуется паяный монтаж, резьбовое сочленение и серебряное покрытие контактов. Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории.
