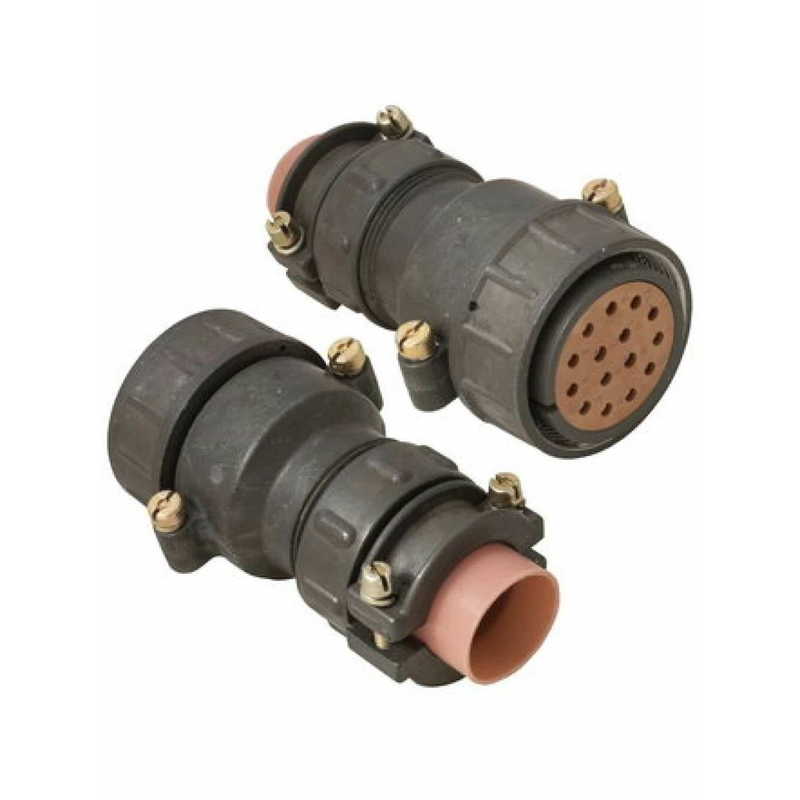

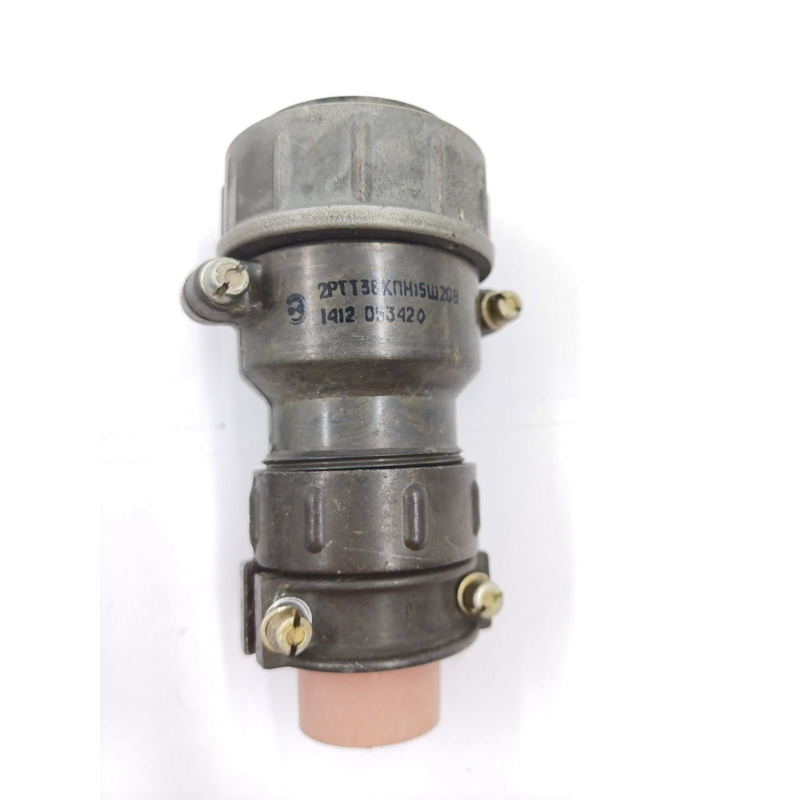

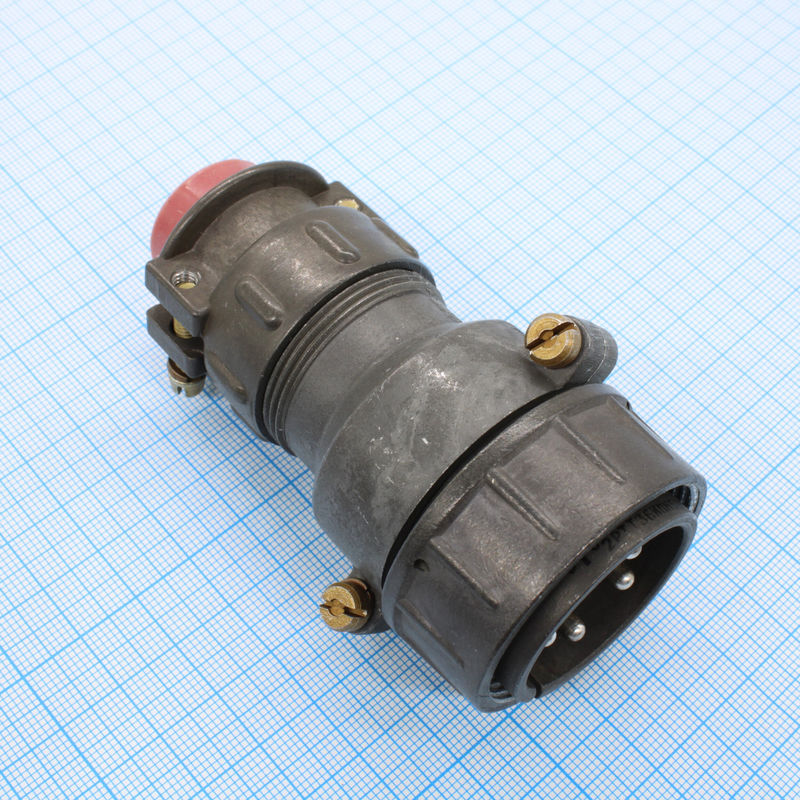

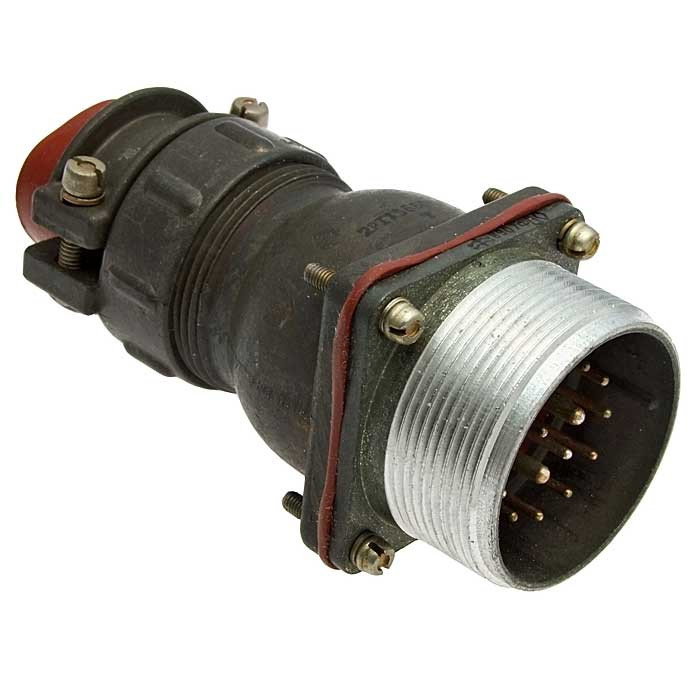

Соединитель 2РТТ36КПН15Ш20В (серия «Элекон‑5») относится к пылебрызго‑защищённым электро‑разъёмам круглого типа, предназначенным для соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока.

Этот разъём используется для внутреннего монтажа в изделиях радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надёжное соединение в условиях воздействия пыли, брызг и широкого температурного диапазона. Он применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Рабочее напряжение: до 850 В (постоянный и переменный ток).

• Ток на контакт: от 20 до 200 А (в зависимости от режима нагрузки и стандартного диаметра контакта около 1,5 мм).

• Исполнение монтажной части: может быть приборным или кабельным, с прямым или угловым патрубком, без патрубка, а также с различными вариантами экранирования.

• Климатическое исполнение: всеклиматическое (буква «В» в обозначении), что означает работу в широком диапазоне температур окружающей среды, примерно от –60 до +100 °C.

Соединитель состоит из двух частей – вилки и розетки, которые соединяются резьбовым способом; конструкция обеспечивает несколько сотен циклов сопряжения‑разъединения. Контакты имеют серебряное покрытие, что снижает сопротивление и повышает надёжность токопрохождения и стабильность соединения. Корпус имеет пылебрызгозащищённое исполнение, а поляризация корпусов выполнена одношпоночной, что исключает неправильное подключение.

• 2РТТ – тип соединителя (пылебрызгозащищённый круглый разъём).

• 36 – условный размер корпуса.

• КПН15Ш20В – указывает на кабельное или приборное исполнение, тип патрубка, вид гайки, количество контактов, сочетание контактов и всеклиматическое исполнение.
