2РТТ36КПН15Г20В: особенности и применение герметичного электрического соединителя

2РТТ36КПН15Г20В — круглый электрический соединитель серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в аппаратуре, оборудовании и кабельных системах. Исполнение с герметизацией помогает защищать контактную группу от воздействия внешней среды и поддерживать стабильную передачу электрических сигналов в условиях вибраций, пыли, влаги и температурных колебаний.

Что обозначает маркировка 2РТТ36КПН15Г20В

Маркировка изделия содержит сведения о его конструктивном исполнении и параметрах. Серия 2РТТ относится к цилиндрическим соединителям с резьбовым сочленением, широко применяемым в промышленной, транспортной, приборостроительной и специальной технике.

В обозначении 2РТТ36КПН15Г20В обычно отражаются:

• принадлежность к серии круглых соединителей 2РТТ;

• типоразмер корпуса 36;

• конструктивное исполнение кабельной части и кожуха;

• вариант контактной вставки;

• количество и расположение контактов;

• климатическое или защитное исполнение.

Точную расшифровку следует сверять с конструкторской документацией и паспортом конкретного изделия: отдельные символы могут определять исполнение корпуса, вариант монтажа, тип контактов и другие характеристики.

Конструкция разъёма

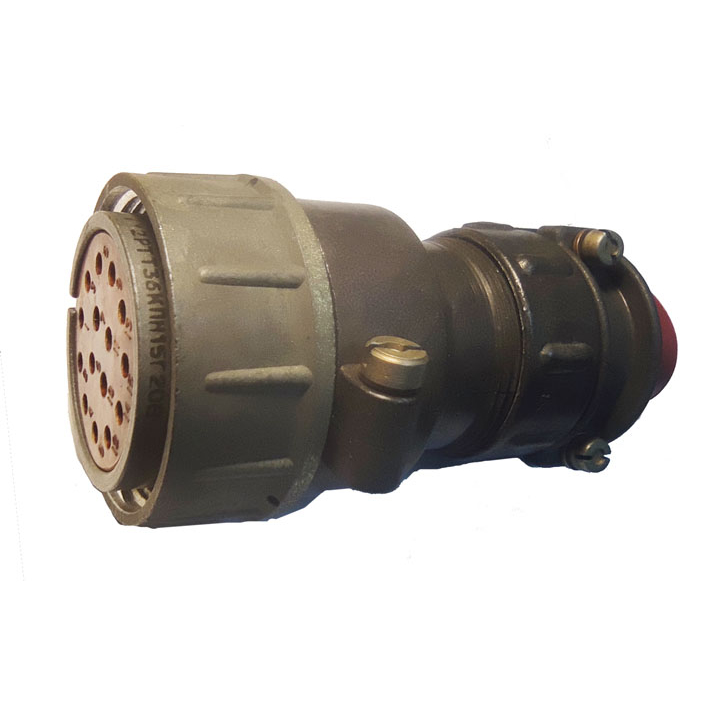

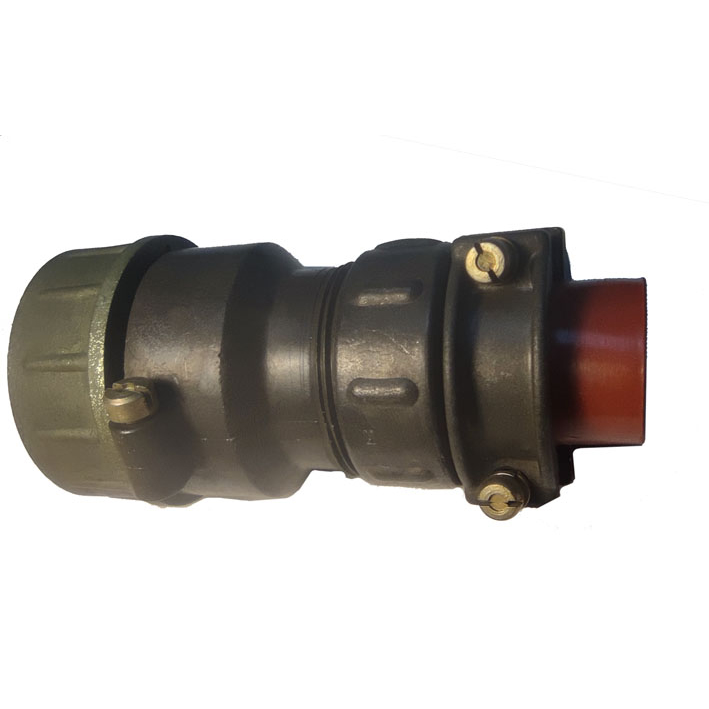

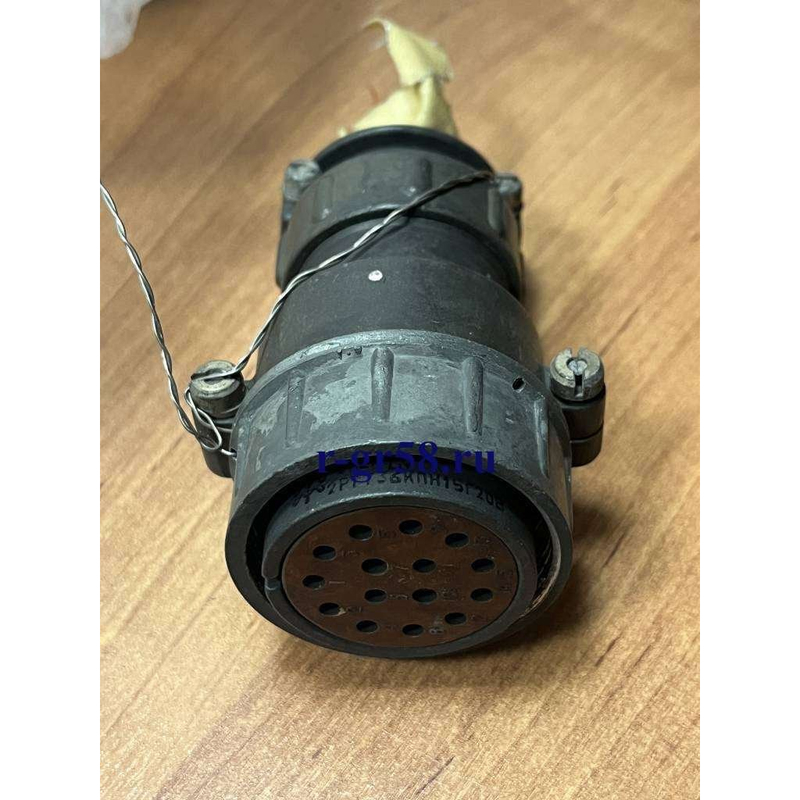

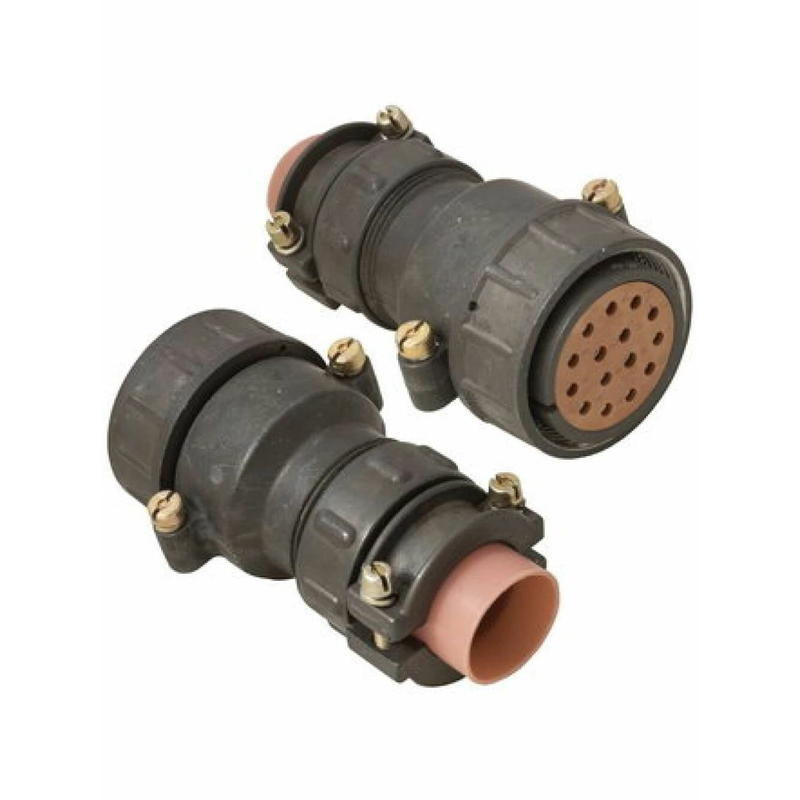

Соединитель 2РТТ36КПН15Г20В представляет собой многоконтактный круглый разъём с металлическим корпусом. Резьбовое соединение фиксирует вилку и розетку, снижая риск самопроизвольного разъединения при механических нагрузках.

Ключевые конструктивные элементы включают:

• прочный корпус, рассчитанный на эксплуатацию в составе аппаратуры;

• контактную вставку с заданной схемой размещения контактов;

• направляющие элементы, исключающие неправильное сочленение;

• резьбовой механизм фиксации;

• элементы герметизации;

• кабельный ввод или защитный кожух в зависимости от исполнения;

• контакты для передачи питания, управляющих цепей и сигналов.

Герметизированная конструкция особенно важна там, где оборудование работает не в чистом помещении, а в цехах, на открытом воздухе, в транспортных системах или внутри машин и агрегатов.

Где применяется 2РТТ36КПН15Г20В

Разъёмы данного класса используются в системах, где требуется надёжное и обслуживаемое подключение кабельных линий. Благодаря многоконтактной компоновке один соединитель может объединять несколько электрических цепей, что упрощает монтаж и сервисное обслуживание оборудования.

Типичные направления применения:

• промышленная автоматика и шкафы управления;

• измерительные комплексы и контрольно-диагностическое оборудование;

• машиностроительные установки;

• системы связи и передачи сигналов;

• транспортное оборудование;

• энергетические и распределительные системы;

• приборостроение;

• специализированная техника, работающая при повышенных механических нагрузках.

Например, в составе промышленной установки разъём 2РТТ36КПН15Г20В может соединять внешний кабельный жгут с блоком управления. Через одну контактную группу одновременно передаются сигналы от датчиков, команды исполнительным механизмам и цепи питания вспомогательных устройств.

Преимущества серии 2РТТ

Выбор соединителей серии 2РТТ обусловлен сочетанием механической прочности, удобства монтажа и устойчивости соединения. Резьбовое сочленение обеспечивает плотную фиксацию частей разъёма, а кодировка корпуса и контактной вставки помогает подобрать совместимую пару.

К основным преимуществам относятся:

• высокая устойчивость к вибрации и ударам;

• надёжная фиксация при помощи резьбы;

• защита контактной зоны от неблагоприятных внешних факторов;

• возможность многоконтактного подключения;

• удобство замены и обслуживания кабельных сборок;

• компактное размещение большого количества электрических цепей;

• снижение риска ошибок при соединении за счёт ключевых элементов конструкции.

На что обратить внимание при подборе

При использовании 2РТТ36КПН15Г20В важно учитывать не только полную маркировку, но и совместимость с ответной частью. Даже разъёмы одной серии могут отличаться по размеру корпуса, типу контактов, схеме вставки, исполнению кабельного ввода и способу монтажа.

Перед установкой следует проверить:

• соответствие ответной части полной маркировке;

• количество контактов и схему их расположения;

• допустимые электрические параметры каждой цепи;

• тип соединяемого кабеля и диаметр его наружной оболочки;

• требования к герметичности и условиям эксплуатации;

• способ крепления разъёма на панели, корпусе или кабеле;

• качество обжима, пайки либо другого метода присоединения контактов.

Правильно подобранный и смонтированный соединитель 2РТТ36КПН15Г20В повышает надёжность электрической системы, облегчает диагностику и сокращает время технического обслуживания оборудования.
