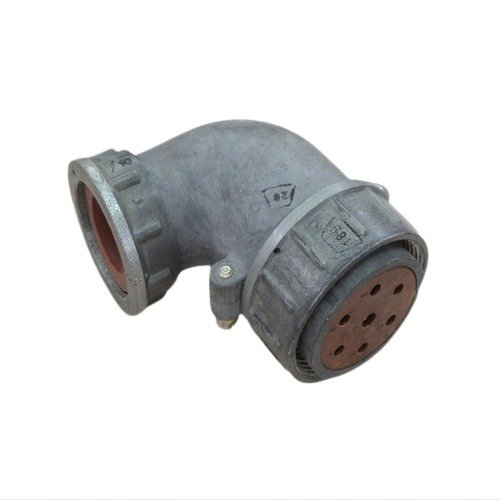

Назначение соединителя 2РТТ36КПЭ7В

2РТТ36КПЭ7В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для внутреннего монтажа с экранированными и неэкранированными кабелями или проводами. Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает правильное взаимное положение ответных частей и надёжную фиксацию стыка.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РТТ36КПЭ7В читается по элементам: 2РТТ — тип соединителя, 36 — условный размер корпуса, К — кабельный корпус, П — прямой патрубок, Э — гайка для экранированного кабеля, 7 — количество контактов, Г — основной вариант, 19 — исполнение, В — всеклиматическое исполнение. Артикул изделия — 6251, категория — 2РТТ. Год выпуска, указанный в характеристиках, — 2019.

Пылебрызгозащищённое исполнение корпуса и всеклиматический вариант позволяют эксплуатировать соединитель в сложных условиях окружающей среды. Прямой патрубок и гайка для экранированного кабеля упрощают заделку экрана и обеспечивают механическую защиту места ввода кабеля.

Электрические и механические характеристики

Соединитель имеет 7 контактов: 3 шт. диаметром 1,5 мм, 3 шт. диаметром 2,5 мм и 1 шт. диаметром 3,5 мм. Покрытие контактов — серебро, материал контактов выбран для повышенной надёжности. Основные подтверждённые параметры приведены ниже.

• Максимальный ток на контакт: 20 А для контакта диаметром 1,5 мм, 35 А для контакта диаметром 2,5 мм, 50 А для контакта диаметром 3,5 мм.
• Общая токовая нагрузка: 155 А.
• Сопротивление контакта: до 2,5 мОм для контакта диаметром 1,5 мм, 1 мОм для контакта диаметром 2,5 мм, 0,75 мОм для контакта диаметром 3,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов сочленения и расчленения: 500.
• Рабочая температура: от минус 60 до плюс 100 °C.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, удары с ускорением до 1000 g, а также пониженное давление 1,3×10⁻⁴ Па. Такие показатели подтверждают пригодность изделия для ответственных применений, где требуются стойкость к механическим нагрузкам и сохранение электрических параметров.

Область применения

2РТТ36КПЭ7В применяется при внутреннем монтаже электрических цепей с экранированными и неэкранированными кабелями и проводами. Резьбовое сочленение и одношпоночная поляризация облегчают сборку и исключают неправильное соединение корпусов. Разновеликие контакты позволяют подключать цепи с различной токовой нагрузкой в составе одного соединителя.

Перед установкой следует учитывать подтверждённые ограничения: напряжение до 850 В, частота до 3 МГц, рабочий диапазон температур от минус 60 до плюс 100 °C и ресурс 500 циклов. Комплектация, страна производства, сертификаты и гарантия в предоставленных данных не указаны.
