Назначение и область применения

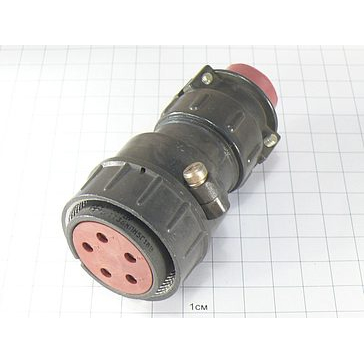

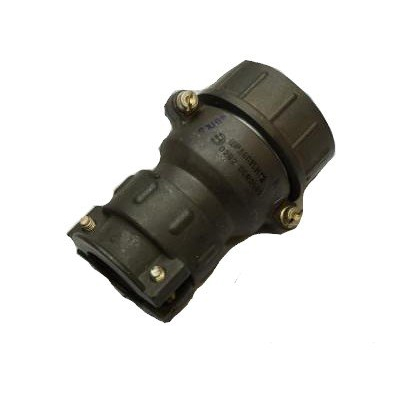

Цилиндрический низкочастотный соединитель 2РТТ36КПЭ7Ш19В производства завода «Элекон» в исполнении «5» предназначен для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц и импульсных сигналов. Изделие относится к серии 2РТТ и имеет условный размер корпуса 36 мм. Конструктивное исполнение — кабельная вилка с пылебрызгозащитным покрытием и контактной группой на 19 контактов пазового типа.

Соединитель ориентирован на применение в составе ответственного оборудования, где требуется стабильное электрическое соединение в условиях повышенных механических нагрузок и широкого диапазона климатических воздействий. Типовые сферы использования включают:

• авиационное бортовое оборудование и наземные системы обеспечения полетов;
• судовые электротехнические комплексы и морское оборудование;
• военную технику и специальные системы связи;
• промышленные установки с повышенными требованиями к виброустойчивости и защите контактов.

Ключевые технические особенности

Модель 2РТТ36КПЭ7Ш19В сочетает усиленную механическую конструкцию и всеклиматическое исполнение. Корпус выполнен с защитой от проникновения пыли и водяных брызг, при этом соединитель не является герметичным, что определяет его применение внутри приборных отсеков и защищенных распределительных узлов. Теплостойкая изоляция контактной группы обеспечивает сохранение рабочих параметров при длительной эксплуатации.

Изделие рассчитано на синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Это подтверждает возможность установки соединителя на подвижных платформах, двигательных установках и оборудовании с выраженными резонансными режимами. Тропикоустойчивое исполнение дополнительно расширяет географию применения, включая регионы с высокой влажностью и солевым туманом.

Электрические параметры контактной пары включают максимальное рабочее напряжение 850 В и токовую нагрузку до 50 А на контакт. Предельное значение тока определяется фактическим сечением подключаемых проводников и условиями теплоотвода. Нормируемое сопротивление электрических контактов составляет около 0,75 мОм, что обеспечивает низкие потери в силовых цепях и стабильность сигнальных соединений.

Электрические параметры и условия эксплуатации

Электрические характеристики

• Максимальное рабочее напряжение: 850 В.
• Ток на один контакт: до 50 А в зависимости от сечения провода.
• Сопротивление контактов: около 0,75 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих частот: до 3 МГц.

Эксплуатационные показатели

Соединитель предназначен для работы в широком диапазоне температур и климатических условий. Всеклиматическое исполнение подтверждает пригодность к применению в районах с холодным, умеренным и тропическим климатом. Вибрационная стойкость соответствует уровню 300 метров на секунду в квадрате в диапазоне от 1 до 5000 Гц. Срок сохраняемости изделия составляет до 15 лет, что позволяет формировать долгосрочный эксплуатационный резерв и использовать соединитель в составе оборудования с длительным жизненным циклом.

Габаритные размеры соединителя составляют приблизительно 89 на 42 на 42 мм. Приемка изделия — «5», год выпуска — 2015. Артикул для идентификации в закупочной документации: 50762. Фиксация соединителя при монтаже осуществляется резьбовым или байонетным соединением, обеспечивающим быстрое и надежное сочленение ответных частей без риска самопроизвольного разъединения при вибрации.
