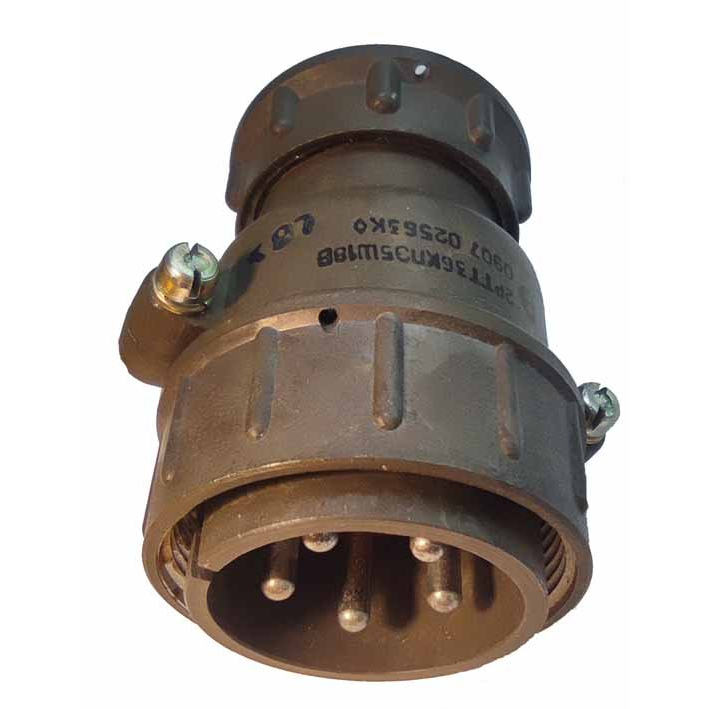

2РТТ36КПЭ5Ш18В «5» — это цилиндрический низкочастотный пылебрызгозащищенный соединитель, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов при напряжении до 850 В.

Это кабельная вилка (Ш — вилка) с 5 контактами, условным размером корпуса 36, в всеклиматическом исполнении (В), для пайки на кабель.

Назначение

Соединители серии 2РТТ36 широко применяются в электро-, радио- и контрольно-измерительной аппаратуре, включая радиотехнические и радиэлектронные системы. Они состоят из кабельной части (на кабель) и блочной (на прибор), с резьбовым соединением и покрытием контактов серебром.

Технические характеристики

Соединитель выдерживает температуру от -60 до +100 °С (смена до +180 °С), атмосферное давление до 1,3×10⁻⁴ Па, сопротивление изоляции не менее 1000 МОм. Максимальное рабочее напряжение — 700–850 В (амплитудное).

Механические свойства

• Вибрация: 1–1000 Гц, до 100 м/с² (10 g).

• Удары: одиночные до 10000 м/с² (1000 g), многократные до 1500 м/с² (150 g).

• Наработка: минимум 1000 ч, 500 соединений-расчленений, сохраняемость 15 лет.

Производится по ТУ ГЕ0.364.120 ТУ в России.
