Назначение и область применения

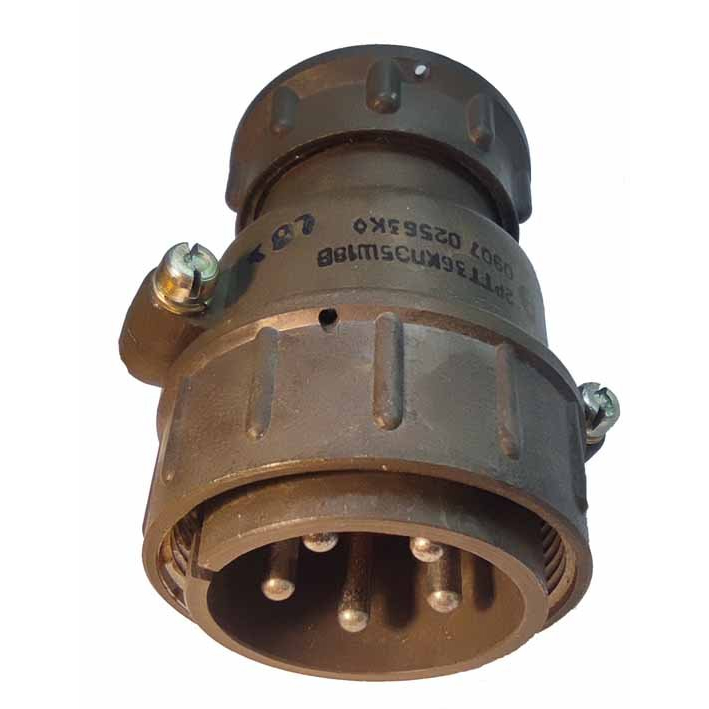

2РТТ36КПЭ5Ш18В представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии 2РТТ с резьбовым сочленением. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В по амплитудному значению. Соединитель рассчитан на применение в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая оборудование, эксплуатируемое в тропических и теплостойких условиях. Допускается использование как для внутреннего, так и для объемного монтажа.

Конструкция вилки предусматривает монтаж пайкой на экранированный кабель с прямым патрубком и гайкой, что обеспечивает надежное подключение и защиту места соединения. Изделие соответствует требованиям ТУ ГЕ0.364.120 (АШДК.434410.060ТУ) и изготовлено в России.

Конструктивные особенности и технические характеристики

Соединитель оснащен пылебрызгозащищенным металлическим корпусом, который защищает внутренние элементы от воздействия влаги и пыли. Условный диаметр корпуса составляет 36 мм. Вилка имеет 5 штыревых контактов с серебряным покрытием, сочетание контактов — 18. Наличие резинового уплотнения обеспечивает дополнительную герметичность соединения и повышает надежность работы в сложных условиях окружающей среды.

• Тип соединителя: кабельная вилка цилиндрического низкочастотного соединителя
• Серия: 2РТТ
• Сочленение: резьбовое
• Количество контактов: 5 штыревых
• Покрытие контактов: серебряное
• Условный диаметр корпуса: 36 мм
• Сочетание контактов: 18
• Монтаж: пайка на экранированный кабель, прямой патрубок с гайкой
• Климатическое исполнение: всеклиматическое (В)
• Максимальное напряжение: 850 В амплитудного значения
• Рабочий диапазон частот: до 3 МГц
• Сопротивление изоляции: не менее 1000 МОм
• Ресурс: 500 сочленений-расчленений
• Наработка: 1000 часов
• Срок сохраняемости: 15 лет
• Соответствие: ТУ ГЕ0.364.120 (АШДК.434410.060ТУ)

Условия эксплуатации и надежность

Изделие рассчитано на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что позволяет применять его в регионах с экстремально низкими и высокими температурами. Соединитель устойчив к вибрационным нагрузкам с частотой до 5000 Гц и ударным воздействиям с ускорением до 1000 g. Конструкция сохраняет работоспособность при пониженном атмосферном давлении, что расширяет возможности использования в авиационной и бортовой аппаратуре.

Металлический корпус с пылебрызгозащитным исполнением защищает контактную группу от загрязнений и конденсата, а резиновое уплотнение препятствует проникновению влаги в зону электрического соединения. Указанные характеристики подтверждают пригодность вилки для длительной эксплуатации в полевых и промышленных условиях.

Комплектация и упаковка

Согласно данным каталога, партия товара 2014 года включает 44 штуки. Артикул изделия — 80127. Подробная информация о дополнительных элементах комплектации, таких как ответные части соединителя, монтажные аксессуары или индивидуальная упаковка, в исходных данных не указана. Рекомендуется уточнять наличие и состав поставки при оформлении заказа.
