Назначение соединителя 2РТТ36КПЭ5Ш18В

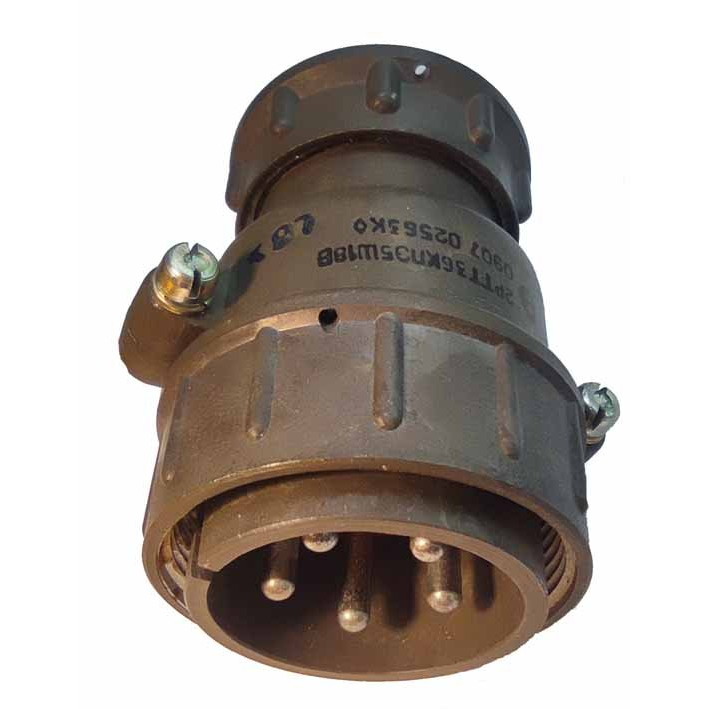

2РТТ36КПЭ5Ш18В — это цилиндрический низкочастотный пылебрызгозащищённый разъём серии 2РТТ, выполненный в виде кабельной вилки (штепсельной части) для экранированного кабеля. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В.

Разъём применяется в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре, в том числе в составе блочной и стационарной аппаратуры. Благодаря пылебрызгозащищённому исполнению и всеклиматическому варианту изготовления он подходит для эксплуатации в условиях повышенной влажности и воздействия пыли.

Расшифровка обозначения и конструкция

Маркировка 2РТТ36КПЭ5Ш18В содержит полный набор конструктивных признаков изделия. Тип соединителя — 2РТТ, пылебрызгозащищённый, с резьбовым сочленением. Корпус металлический, имеет одношпоночную поляризацию, что исключает неправильное сочленение ответных частей.

Условный размер корпуса — 36. Исполнение кабельное (к), патрубок прямой (П), гайка предназначена для экранированного кабеля (Э). Количество контактов — 5. Часть соединителя — вилка (Ш). Исполнение всеклиматическое (В).

• Тип: 2РТТ, цилиндрический низкочастотный, пылебрызгозащищённый.
• Сочленение: резьбовое, с одношпоночной поляризацией.
• Корпус: металлический, условный размер 36.
• Исполнение: кабельное, патрубок прямой, гайка для экранированного кабеля.
• Количество контактов: 5.
• Часть соединителя: вилка (штепсельная часть).
• Климатическое исполнение: всеклиматическое.

Электрические и климатические параметры

Максимальное рабочее напряжение обычно составляет до 700–850 В. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Переходное сопротивление контактов — порядка единиц сотых долей Ома.

Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия. Допускается перепад температур до плюс-минус 180 градусов Цельсия с учётом перегрева контактов. Разъём допускает работу при пониженном атмосферном давлении.

Механические и эксплуатационные свойства

Стойкость к вибрации и одиночным ударам довольно высока. Разъём рассчитан на значительное число сочленений-расчленений — порядка 500 циклов — при заданной минимальной наработке. Минимальный установленный срок сохраняемости — порядка 15 лет при соблюдении условий хранения и транспортирования по документации.

Приёмка и год выпуска

Товар имеет приёмку «5». Год выпуска — 90–92. Указанные сведения подтверждают принадлежность изделия к продукции, прошедшей установленный контроль качества, и позволяют соотнести его с партией соответствующего периода выпуска.

Область применения

Соединитель востребован при сборке кабельных сборок и жгутов, в блоках радиоэлектронной аппаратуры, в измерительных приборах и стационарных установках, где требуется надёжное электрическое соединение пяти цепей с защитой от пыли и брызг. Экранированное исполнение кабельного ввода снижает влияние помех и обеспечивает стабильную передачу сигнала в цепях постоянного и переменного тока.
