Назначение

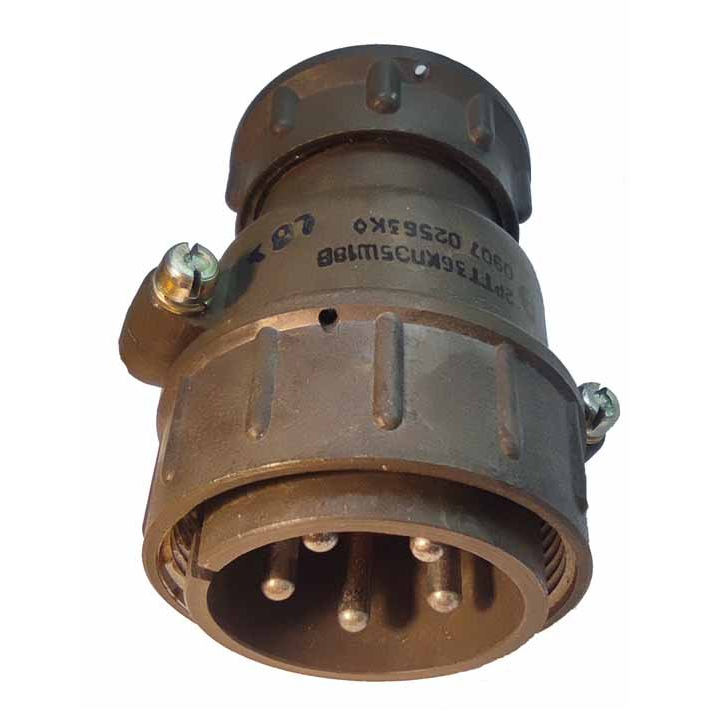

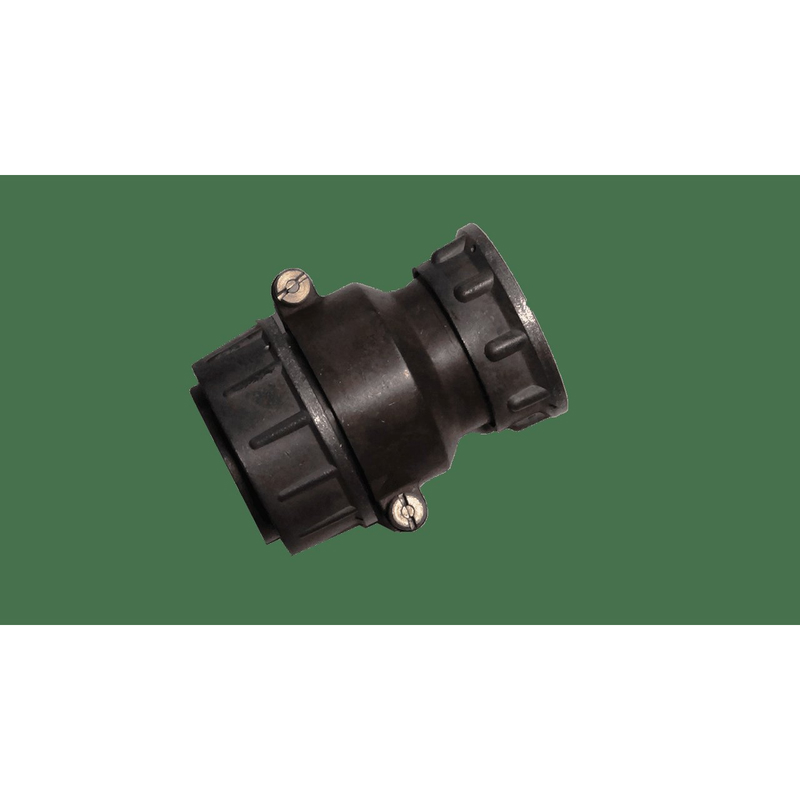

2РТТ36КПЭ5Ш18В — вилка кабельная цилиндрического низкочастотного соединителя. Артикул изделия — 6250, категория — 2РТТ. Соединитель предназначен для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Маркировка «2015г «5»» указывает на выпуск 2015 года с особенностью исполнения №5 по техническим условиям.

Изделие относится к соединителям для внутреннего монтажа и применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности, сильной вибрации и пониженного атмосферного давления.

Подтверждённые особенности конструкции

Соединитель имеет цилиндрическое низкочастотное исполнение и металлический корпус. Конструктивное исполнение — теплостойкое, пылебрызгозащищённое, всеклиматическое, с индексом «В». Подключение выполняется путём пайки, патрубок прямой, с гайкой. Для монтажа используется неэкранированный кабель.

• Тип соединителя: вилка кабельная, цилиндрическая, низкочастотная.
• Тип монтажа: для внутреннего монтажа, подключение путём пайки.
• Подключаемый кабель: неэкранированный.
• Конструкция патрубка: прямой патрубок с гайкой.
• Материал корпуса: металлический.
• Тип контактов: прямые, с серебряным покрытием.
• Количество контактов: 5.
• Диаметр контактов и подключаемого провода: 1,5–3,5 мм.

Электрические параметры

• Рабочее напряжение: до 700 В переменного тока, эффективное значение.
• Рабочее напряжение: до 1000 В постоянного тока.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: не менее 2200 В, эффективное значение.

Условия эксплуатации и стойкость

• Диапазон рабочих температур: от -60°C до +100°C.
• Долговечность: не менее 500 циклов сочленения-расчленения.
• Виброустойчивость: ускорение до 150 м/с² в диапазоне частот до 5000 Гц.
• Ударная прочность: ускорение до 500 м/с² при многократных ударах.
• Относительная влажность: до 98% при температуре до +35°C.
• Пониженное атмосферное давление: до 0,67 кПа.

Применение и монтаж

Соединитель применяется в военной, авиационной и морской технике, промышленном оборудовании, измерительных приборах и автоматизированных системах управления. Он используется в жёстких эксплуатационных условиях, где требуются механическая прочность, защита от внешних воздействий и стабильная работа при вибрации, влажности и пониженном атмосферном давлении.

1. Монтаж выполняется для внутреннего подключения с пайкой проводов и кабелей.
2. Для подключения применяется неэкранированный кабель с диаметром провода 1,5–3,5 мм.
3. Прямой патрубок с гайкой обеспечивает кабельное присоединение в составе аппаратуры.
4. Пять прямых контактов с серебряным покрытием используются для коммутации электрических цепей.

Изделие подходит для радиоэлектронной аппаратуры общего назначения и узлов, работающих при температуре от -60°C до +100°C, влажности до 98% при температуре до +35°C и пониженном атмосферном давлении до 0,67 кПа.
