2РТТ36КПЭ5Г18В: кабельная розетка для надежных электрических соединений

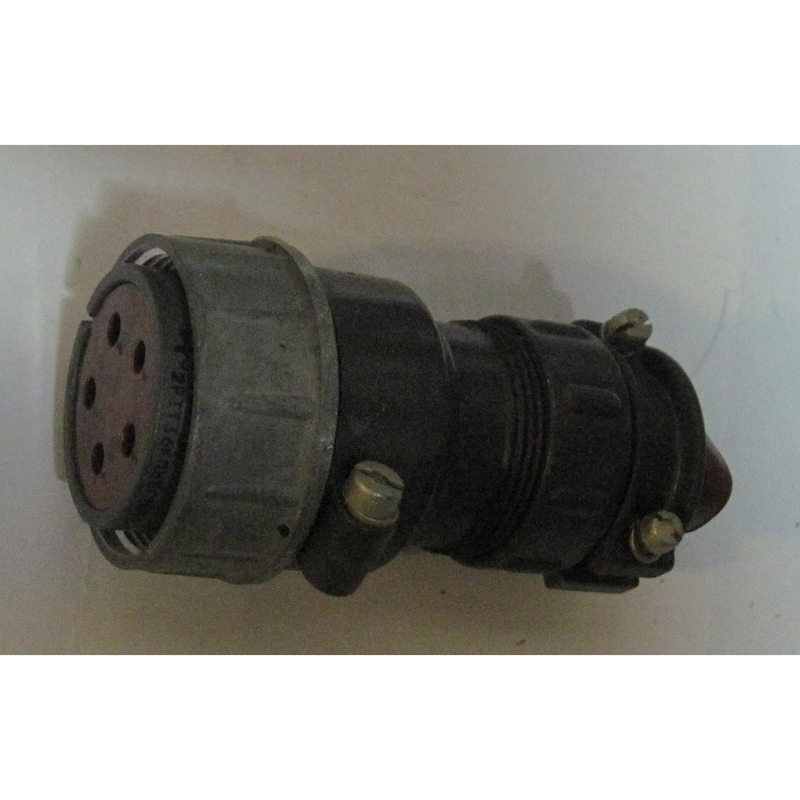

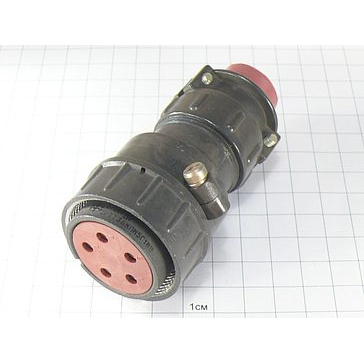

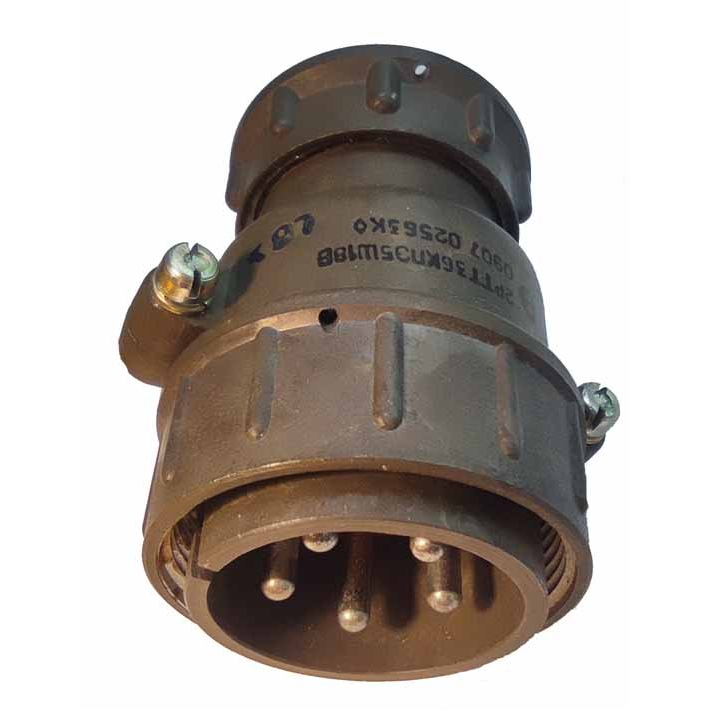

2РТТ36КПЭ5Г18В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком для экранированного кабеля. Разъем предназначен для создания разъемных соединений в цепях постоянного, переменного и импульсного тока, включая оборудование радиоэлектронного и радиотехнического назначения.

Назначение 2РТТ36КПЭ5Г18В

Кабельная розетка 2РТТ36КПЭ5Г18В применяется там, где важно обеспечить устойчивое соединение проводников, защитить контактную группу от внешних воздействий и сохранить электромагнитную совместимость оборудования. Исполнение с экранированным кожухом помогает организовать подключение экранированного кабеля, что особенно актуально для цепей, чувствительных к электромагнитным помехам.

Соединитель используется в составе аппаратуры общего назначения, систем автоматики, измерительных комплексов, промышленной электроники, радиотехнических устройств и другого оборудования, работающего в условиях вибраций, температурных перепадов и механических нагрузок.

Конструктивные особенности

Маркировка 2РТТ36КПЭ5Г18В отражает основные параметры исполнения:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 36 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — конструкция для экранированного кабеля.

• 5 — количество контактов.

• Г18 — вариант контактной части согласно принятой системе обозначений серии.

• В — всеклиматическое исполнение.

Разъем относится к изделиям объемного монтажа: проводники присоединяются к контактам пайкой. Контактная группа имеет серебряное покрытие, а сочленение частей разъема выполняется резьбовым способом. Такое решение повышает устойчивость соединения к вибрации и снижает риск случайного разъединения при эксплуатации.

Основные технические характеристики

Для соединителей серии 2РТТ заявлены параметры, которые позволяют использовать их в электрических цепях с частотой до 3 МГц. В зависимости от конкретного исполнения рабочее напряжение указывается до 700–850 В, поэтому при подборе разъема необходимо сверяться с технической документацией на требуемую модификацию и применяемую контактную схему.

К ключевым особенностям серии относятся:

• работа в цепях постоянного и переменного тока;

• частота переменного тока до 3 МГц;

• пять контактов в исполнении 2РТТ36КПЭ5Г18В;

• резьбовая фиксация соединенного положения;

• монтаж проводов пайкой;

• серебряное покрытие контактов;

• эксплуатация при температуре от −60 до +100 °C;

• сопротивление изоляции в нормальных климатических условиях не менее 1000 МОм;

• ресурс не менее 500 циклов сочленения и расчленения;

• минимальная наработка 1000 часов.

Преимущества применения

Основное преимущество 2РТТ36КПЭ5Г18В — сочетание прочного цилиндрического корпуса, надежной резьбовой фиксации и возможности работы с экранированным кабелем. Экранирование важно в системах, где требуется уменьшить влияние внешних электромагнитных помех и ограничить распространение помех от самого кабеля.

Всеклиматическое исполнение позволяет применять разъем в широком диапазоне окружающих условий. Для серии также заявлена устойчивость к вибрации, одиночным и многократным механическим ударам, а также к пониженному атмосферному давлению.

Дополнительным практическим фактором является совместимость соединителей 2РТТ с отдельными соединителями серий ШР и 2РТ-А при соблюдении соответствующих технических условий. Это может упростить модернизацию оборудования и подбор ответной части при проектировании электрических соединений.

Что учитывать при подборе

При выборе 2РТТ36КПЭ5Г18В для конкретного устройства следует проверить соответствие разъема условиям проекта:

• количество и расположение контактов;

• тип ответной части;

• требуемый диаметр и конструкцию экранированного кабеля;

• допустимый ток для каждого контакта;

• напряжение и частоту электрической цепи;

• способ монтажа и требования к пайке;

• условия по температуре, вибрации, влажности и механическим воздействиям;

• требования конструкторской и эксплуатационной документации.

2РТТ36КПЭ5Г18В — функциональное решение для организации надежного кабельного соединения в электротехнической и радиоэлектронной аппаратуре. Прямой патрубок, экранированное исполнение, пять контактов и резьбовое сочленение делают этот разъем востребованным элементом при создании устойчивых к внешним воздействиям систем коммутации.
