Назначение и область применения

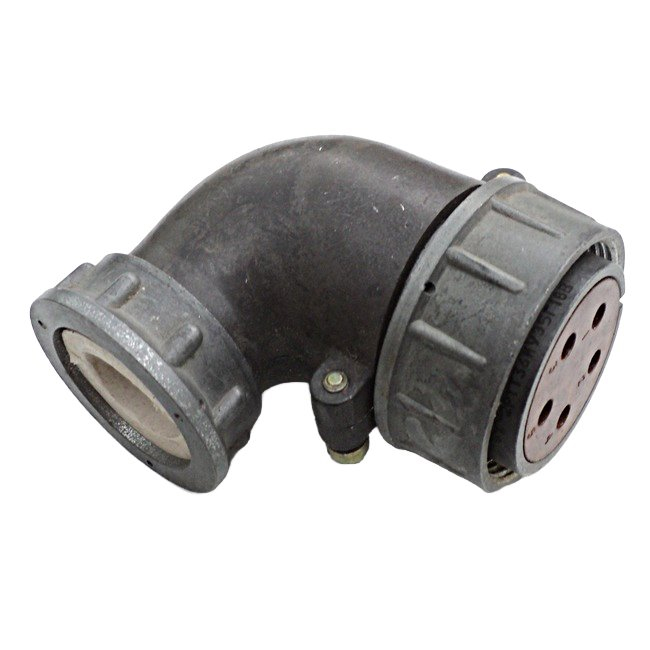

Соединитель 2РТТ36КПЭ5Г18В представляет собой цилиндрический теплостойкий пылебрызгозащищённый низкочастотный разъём кабельного типа. Устройство относится к серии 2РТТ и предназначено для коммутации силовых и сигнальных цепей постоянного и переменного тока в условиях повышенных механических и климатических нагрузок.

Изделие рассчитано на работу в электрических цепях с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Благодаря конструктивным особенностям разъём сохраняет работоспособность при воздействии пыли, водяных брызг, вибрационных нагрузок и значительных перепадов температур, что делает его востребованным в промышленной аппаратуре, транспортных системах и технике специального назначения.

Кабельная розетка с прямым патрубком ориентирована на монтаж с экранированным кабелем, что обеспечивает дополнительную защиту сигнальных цепей от внешних электромагнитных помех и наводок.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТТ36КПЭ5Г18В содержит полную информацию о конструктивном исполнении изделия. Каждый элемент обозначения имеет строго определённое значение, позволяющее идентифицировать тип разъёма и его ключевые параметры без обращения к сопроводительной документации.

• 2РТТ — серия цилиндрических теплостойких пылебрызгозащищённых низкочастотных соединителей.
• 36 — условный диаметр корпуса, определяющий габаритный размер разъёма.
• КПЭ — кабельный корпус с прямым патрубком, предназначенный для экранированного кабеля.
• 5 — количество контактов в разъёме.
• Г18 — конструктивное исполнение и тип присоединения к кабелю.

Контактные элементы диаметром около 3,5 мм изготовлены из медных сплавов с серебряным покрытием. Такое исполнение обеспечивает стабильно низкое переходное сопротивление и высокую устойчивость контактных поверхностей к окислению в процессе длительной эксплуатации. Корпус и кожух разъёма формируют надёжную защиту внутренних элементов от проникновения пыли и брызг, а экранированный патрубок позволяет реализовать полноценное экранирование кабельного ввода.

Электрические параметры

Электрические характеристики соединителя 2РТТ36КПЭ5Г18В обеспечивают его применение в цепях с высокими токовыми нагрузками и жёсткими требованиями к стабильности соединения.

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.
• Максимальная токовая нагрузка на один контакт — 50 А.
• Сопротивление контакта — порядка 0,75 мОм для контактного диаметра 3,5 мм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм.

Низкое переходное сопротивление контактов в сочетании с высоким сопротивлением изоляции гарантирует минимальные потери энергии в точке соединения и надёжное разделение электрических цепей даже при повышенной влажности окружающей среды.

Механические и климатические характеристики

Разъём рассчитан на длительную эксплуатацию в неблагоприятных условиях. Конструкция выдерживает значительное количество циклов соединения и разъединения без ухудшения электрических параметров, что подтверждается установленными показателями надёжности.

• Количество сочленений–расчленений — не менее 500 циклов.
• Минимальная наработка — 1000 часов.
• Минимальный срок сохраняемости — до 15 лет.
• Диапазон рабочих температур окружающей среды — от −60 °C до +100 °C.
• Кратковременная стойкость при смене температур — до +180 °C с учётом перегрева контактов.

Указанные характеристики подтверждают пригодность соединителя для применения в аппаратуре, эксплуатируемой в условиях умеренного и холодного климата, а также в зонах с периодическим тепловым воздействием на контактные группы.
