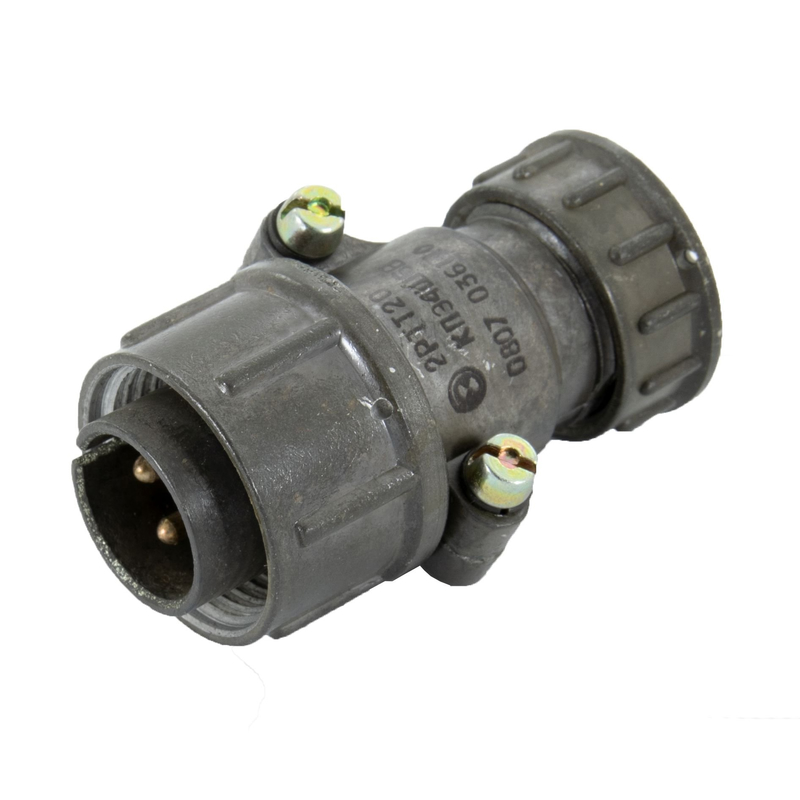

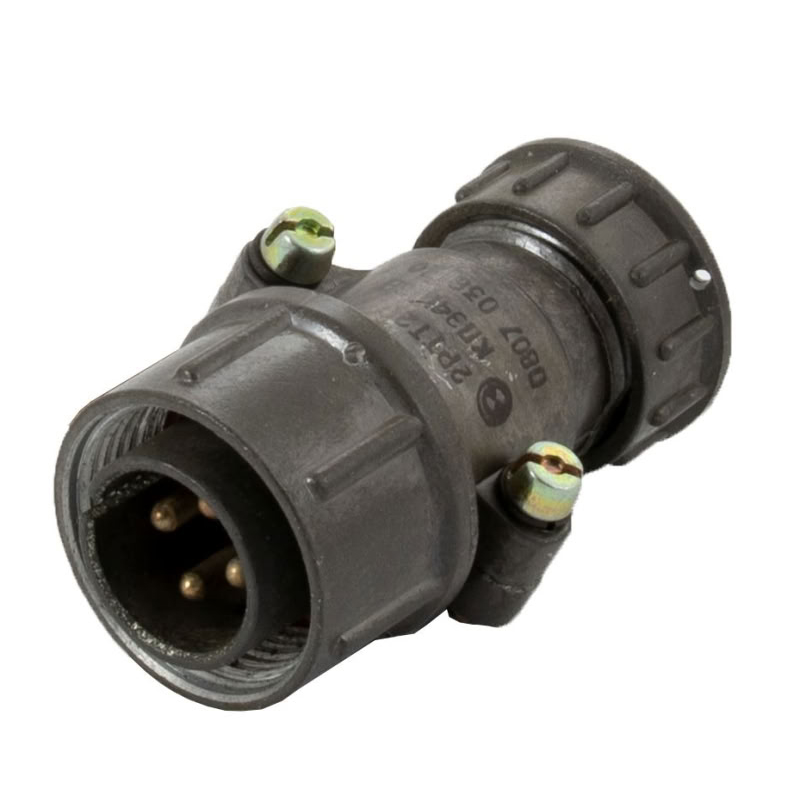

2РТТ36КПЭ4Ш17В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 60 шт.

Производитель: Элекон

Технические характеристики

2РТТ36КПЭ4Ш17В Элекон «5» — это цилиндрический низкочастотный разъём серии 2РТТ производства компании Элекон, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока. Он относится к кабельным вилкам с прямым патрубком и гайкой для монтажа неэкранированным кабелем, с резьбовой фиксацией в соединённом положении.

Соединитель имеет условный размер корпуса 36, содержит 5 контактов диаметром 3,5 мм (комбинация 17В или аналогичная), максимальное рабочее напряжение до 850 В и частоту до 3 МГц. Токовая нагрузка на контакт достигает 50 А, сопротивление контакта — не более 0,75 мОм, изоляции — не менее 5000 МОм.

Работает при температурах от -60 до +100 °C, всеклиматическом исполнении, устойчив к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 1500 м/с²) и влажности до 98% при +40 °C. Ресурс: 500 соединений-расчленений, наработка 1000 часов, срок хранения 15 лет.

Используется в авиации, судостроении, промышленности и спецтехнике для герметичных, тропико- и теплостойких соединений в жёстких условиях. Маркировка «Элекон «5»» указывает на вид приёмки (ОТК или аналогичный) и год выпуска (возможно, 2017).

Описание

Назначение

2РТТ36КПЭ4Ш17В Элекон «5» — цилиндрический низкочастотный соединитель серии 2РТТ производства компании Элекон. Предназначен для надёжного соединения электрических цепей постоянного и переменного тока в жёстких эксплуатационных условиях. Конструктивно представляет собой кабельную вилку с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Соединение фиксируется резьбовым способом, что исключает самопроизвольное расчленение при вибрациях и ударных нагрузках.

Приёмка «5» и год выпуска — 2015. Соединитель применяется в системах, где требуется герметичность, тропико- и теплостойкость, а также устойчивость к механическим и климатическим воздействиям.

Подтверждённые особенности

Соединитель имеет условный размер корпуса 36 и содержит 5 контактов диаметром 3,5 мм. Основные электрические и механические параметры:

Максимальное рабочее напряжение — до 850 В;
Рабочая частота — до 3 МГц;
Токовая нагрузка на контакт — до 50 А;
Сопротивление контактов — не более 0,75 мОм;
Сопротивление изоляции — не менее 5000 МОм;
Температурный диапазон эксплуатации — от -60 до +100 °C;
Вибрационная нагрузка — 1–5000 Гц, ускорение до 300 м/с²;
Ударная нагрузка — до 1500 м/с²;
Влажность — до 98% при +40 °C.

Исполнение — всеклиматическое. Ресурс соединителя составляет 500 соединений-расчленений, наработка — 1000 часов, срок хранения — 15 лет.

Применение

Соединитель 2РТТ36КПЭ4Ш17В используется в авиации, судостроении, промышленности и на спецтехнике. Резьбовая фиксация в сочетании с герметичным исполнением обеспечивает устойчивую работу в тропическом, морском и северном климате. Прямой патрубок с гайкой позволяет выполнять монтаж неэкранированным кабелем без дополнительных переходных элементов.

Артикул товара — 50758, категория — 2РТТ, производитель — Элекон. Параметры приёмки и год выпуска подтверждают соответствие соединителя требованиям технических условий на момент производства.
