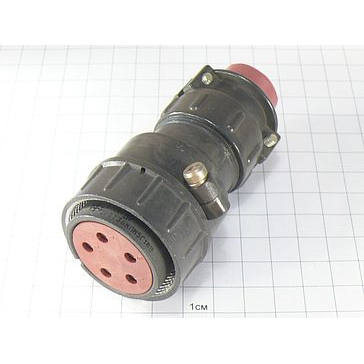

2РТТ36КПЭ4Г17В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 17 шт.

Производитель: Элекон

Технические характеристики

2РТТ36КПЭ4Г17В — это низкочастотный цилиндрический соединитель (разъём) семейства 2РТТ, производимый заводом «Элекон» и относящийся к исполнению, обозначаемому как «5» (вид приёмки/категория контроля).

Соединитель предназначен для соединения цепей постоянного и переменного тока в условиях значительных токовых нагрузок, с рабочим напряжением до примерно 850 В (амплитудное значение) и частотой сигнала до нескольких мегагерц.
Конструкция 2РТТ — цилиндрическая, с резьбовой фиксацией сочленённого положения, без герметизации, однако элементы выполнены с учётом теплостойкости и тропико‑устойчивости, что позволяет применять их во всеклиматическом исполнении.

Условный размер корпуса — 36 (соответствует определённому диаметру корпуса серии 2РТТ).
Максимальная рабочая частота — до 3 МГц.
Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
Соединители рассчитаны на значительные токовые нагрузки на один контакт, лежащие в диапазоне от единиц до сотен ампер в зависимости от конкретного типоразмера контактов.

Маркировка «5» указывает на вид приёмки и категорию контроля на заводе‑изготовителе, что влияет на схему и уровень выходного контроля, но не меняет базовую конструкцию соединителя.
Такой разъём применяется в промышленных и военных электротехнических устройствах, где требуется надёжное соединение силовых и сигнальных цепей при повышенных требованиях к механической прочности и виброустойчивости.

Описание

2РТТ36КПЭ4Г17В

2РТТ36КПЭ4Г17В: кабельная розетка для экранированных линий

Соединитель 2РТТ36КПЭ4Г17В представляет собой кабельную розетку серии 2РТТ с четырьмя контактами, прямым патрубком и элементами для подключения экранированного кабеля. Изделие рассчитано на применение в электрических цепях постоянного и переменного тока, а также в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

Маркировка 2РТТ36КПЭ4Г17В содержит ключевые сведения о конструктивном исполнении соединителя:

Фрагмент маркировки	Значение
2РТТ	Пылебрызгозащищённый цилиндрический электрический соединитель
36	Условный размер корпуса 36
К	Кабельное исполнение корпуса
П	Прямой патрубок
Э	Гайка патрубка для экранированного кабеля
4	Четыре контакта
Г	Розетка
17	Сочетание контактов по схеме расположения
В	Всеклиматическое исполнение

Таким образом, 2РТТ36КПЭ4Г17В — это кабельная розетка крупного типоразмера с прямым кабельным вводом, предназначенная для четырёхконтактного соединения и организации экранированной кабельной линии.

Конструктивные особенности

Основой конструкции является металлический цилиндрический корпус с резьбовым сочленением. Такой принцип фиксации обеспечивает механически устойчивое соединение частей разъёма и уменьшает риск случайного расстыковывания при вибрациях, ударах либо натяжении кабеля.

Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при стыковке вилки и розетки. Это особенно важно для оборудования, где неверное подключение силовых, сигнальных или измерительных цепей может вызвать отказ системы.

Буква «Э» в обозначении указывает на исполнение с гайкой для экранированного кабеля. При правильной разделке кабеля такое решение позволяет обеспечить электрическое соединение экрана с корпусной частью разъёма и повысить помехоустойчивость линии.

Электрические и эксплуатационные параметры

Для соединителей серии 2РТТ указываются следующие типовые эксплуатационные характеристики:

Работа в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц
Максимальное рабочее напряжение — до 700 В
Резьбовое соединение частей разъёма
Монтаж проводников пайкой
Серебряное покрытие контактов
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм
Температурный диапазон эксплуатации — от −60 до +100 °C
Минимальная наработка — 1000 часов при ресурсе до 500 циклов сочленения и расчленения
Минимальный срок сохраняемости — 15 лет

Конкретный ток на каждый контакт, сечение подключаемых проводников и параметры контактной группы должны определяться по документации именно для сочетания контактов №17 и применяемого ответного соединителя.

Где применяется 2РТТ36КПЭ4Г17В

Кабельная розетка 2РТТ36КПЭ4Г17В используется там, где требуется надёжное разъёмное соединение кабелей в условиях механических нагрузок и воздействия электромагнитных помех. Типовые области применения включают:

Радиотехнические комплексы и электронную аппаратуру
Системы промышленной автоматики
Контрольно-измерительные комплексы
Машиностроительное и испытательное оборудование
Транспортные, энергетические и специальные технические системы
Силовые, управляющие и комбинированные кабельные линии

Исполнение для экранированного кабеля особенно актуально для цепей датчиков, измерительных каналов, систем управления и других линий, чувствительных к индустриальным помехам.

На что обратить внимание при подборе

При использовании 2РТТ36КПЭ4Г17В важно проверить совместимость с ответной частью по серии, размеру корпуса 36, типу контактов и сочетанию контактов 17. Также следует сопоставить допустимый ток каждого контакта с расчётной нагрузкой, уточнить диаметр и конструкцию кабеля, способ подключения экрана, а также требования оборудования к климатическому и вибрационному исполнению.

Для сохранения электрической надёжности рекомендуется выполнять пайку в соответствии с технологическими требованиями, не допускать перегрева изолятора, контролировать качество экранирования и полностью затягивать резьбовое сочленение после подключения. Серия 2РТТ предназначена для внутренних монтажных решений, где необходимы защищённость соединения, механическая фиксация и стабильные параметры контактной группы.
