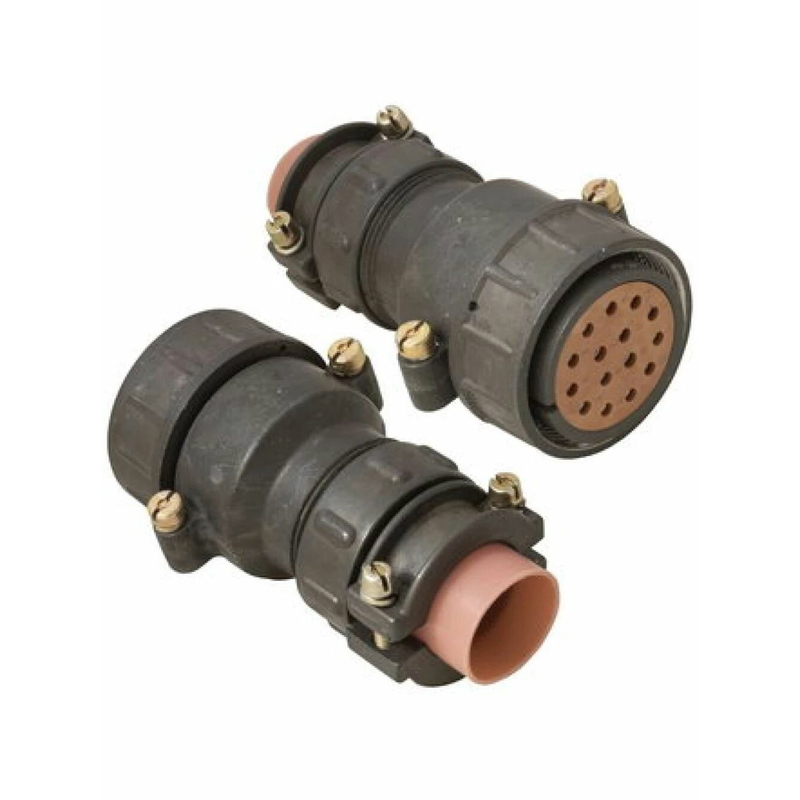

Назначение разъёма 2РТТ36КПЭ1В

2РТТ36КПЭ1В — цилиндрический низкочастотный пылебрызгозащищённый разъём серии 2РТТ. Он предназначен для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц и отличается повышенной механической и климатической стойкостью.

Разъём применяется в радиоэлектронной, промышленной, контрольно-измерительной и другой аппаратуре общего назначения — для соединения кабелей с приборами и для связи между блоками. Эксплуатация допускается в условиях вибрации, ударных нагрузок и широкого температурного диапазона.

Электрические характеристики

Приведённые ниже параметры являются типовыми для серии 2РТТ и характеризуют класс задач, для которых рассчитан разъём:

• рабочая частота цепей — до 3 МГц;
• максимальное рабочее напряжение (амплитудное значение) — до 850 В, для части исполнений серии указывается 700–850 В;
• сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях, для некоторых общесерийных данных указывают до 5000 МОм;
• рабочий ток на один контакт в серии 2РТТ может достигать десятков ампер в зависимости от типоразмера и числа контактов.

Цилиндрическая конструкция и пылебрызгозащищённое исполнение делают разъём пригодным для ответственных соединений в аппаратуре, где требуется устойчивость к внешним воздействиям.

Климатические и механические параметры

Разъём рассчитан на эксплуатацию в широком диапазоне условий:

• температура окружающей среды — от минус 60 до плюс 100 °C, с допустимыми циклами смены температур с учётом перегрева контактов;
• всеклиматическое исполнение — буква «В» в обозначении, монтаж внутренний;
• устойчивость к вибрации в диапазоне примерно от 1 до 1000 Гц с ускорением до 10 g;
• устойчивость к одиночным ударам до 1000 g, многократным ударам около 150 g и линейным нагрузкам до 200 g;
• минимальная наработка — не менее 1000 часов;
• ресурс по числу сочленений-расчленений — около 500 циклов.

Обозначение и применение

Обозначение 2РТТ36КПЭ1В строится по общей схеме серии 2РТТ: оно указывает на принадлежность к семейству цилиндрических низкочастотных разъёмов и на исполнение с повышенной стойкостью к климатическим и механическим нагрузкам. Буква «В» в конце обозначения соответствует всеклиматическому исполнению.

Разъём востребован при сборке и обслуживании приборов, блоков и кабельных соединений, работающих в цепях постоянного и переменного тока до нескольких мегагерц. Он подходит для внутреннего монтажа в аппаратуре общего назначения, где важны пылебрызгозащита, стойкость к вибрации и ударам, а также стабильность электрических параметров в температурном диапазоне от минус 60 до плюс 100 °C.

Год выпуска, указанный в характеристиках товара, — 2020. Артикул товара — 6243.
