Назначение и область применения

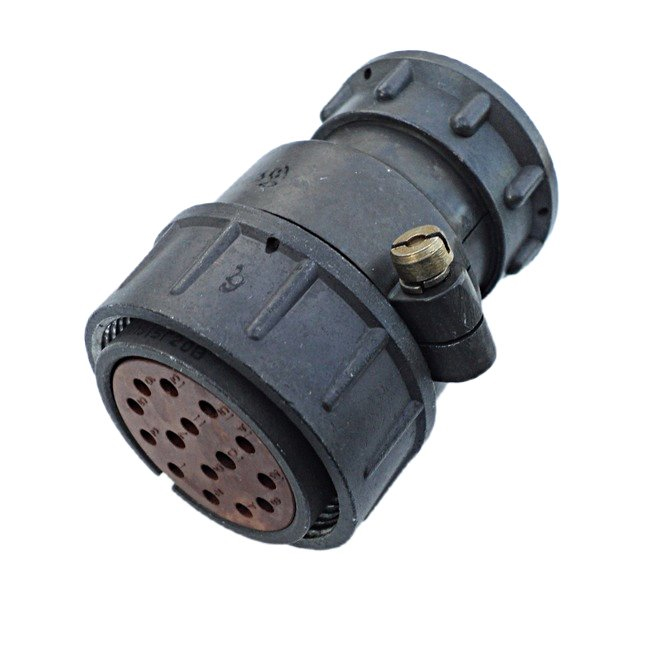

Кабельная вилка 2РТТ36КПЭ15Ш20В относится к серии унифицированных цилиндрических соединителей типа 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение до 850 В). Основная сфера применения — промышленная и специальная техника, где требуется надёжное соединение кабельных линий с ответными розетками соответствующего типоразмера.

Вилка выполняет функцию взаимозаменяемой замены изделия ШР36П15ЭГ4 и его модификаций, в том числе ШР36П15ЭГ4Н. Это позволяет использовать её при ремонте и модернизации уже эксплуатируемого оборудования без изменения посадочных мест и схемы контактов.

Конструктивные и электрические особенности

Соединитель имеет пылебрызгозащищённое исполнение, цилиндрический негерметичный корпус и всеклиматическое исполнение, на что указывает маркировка «В». Контактная часть включает 15 контактов: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Контакты выполнены из серебра (либо серебра с никелем в аналогичных сериях), что обеспечивает низкое переходное сопротивление и стойкость к коррозии.

• Количество контактов: 15 штук.
• Максимальная токовая нагрузка: до 20 А на контакт диаметром 1,5 мм и до 35 А на контакт диаметром 2,5 мм.
• Суммарный допустимый ток для всей вилки: до 180 А.
• Сопротивление изоляции в нормальных условиях: не менее порядка 5000 МОм.
• Рабочее напряжение: до 700 В, амплитудное значение до 850 В.
• Рабочая частота: до 3 МГц.

Совместимость и взаимозаменяемость

Вилка 2РТТ36КПЭ15Ш20В является функциональным аналогом и взаимозаменяемой заменой вилки ШР36П15ЭГ4 и её модификаций, включая ШР36П15ЭГ4Н и 2РТ36П15ЭГ4-А. Все перечисленные изделия относятся к одной унифицированной серии 2РТТ, ШР и 2РТ-А, имеют одинаковый типоразмер корпуса и одинаковую схему контактов.

Вилки и розетки этой серии сочетаются по корпусу и контакту. При замене важно проверить соответствие параметров тока, напряжения и условий эксплуатации, включая климатическое исполнение, устойчивость к вибрации и ударам. Для полного подключения необходимо подобрать ответную розетку соответствующего типоразмера серии.

Приёмка и маркировка

Товар имеет приёмку «5», что подтверждается соответствующей характеристикой в карточке изделия. В обозначении 2РТТ36КПЭ15Ш20В закодированы тип серии, типоразмер корпуса, исполнение контактной части, число контактов и климатическое исполнение. Изделие поставляется как кабельная вилка; сведения о комплектации, стране производства и гарантии в предоставленных данных не указаны.
