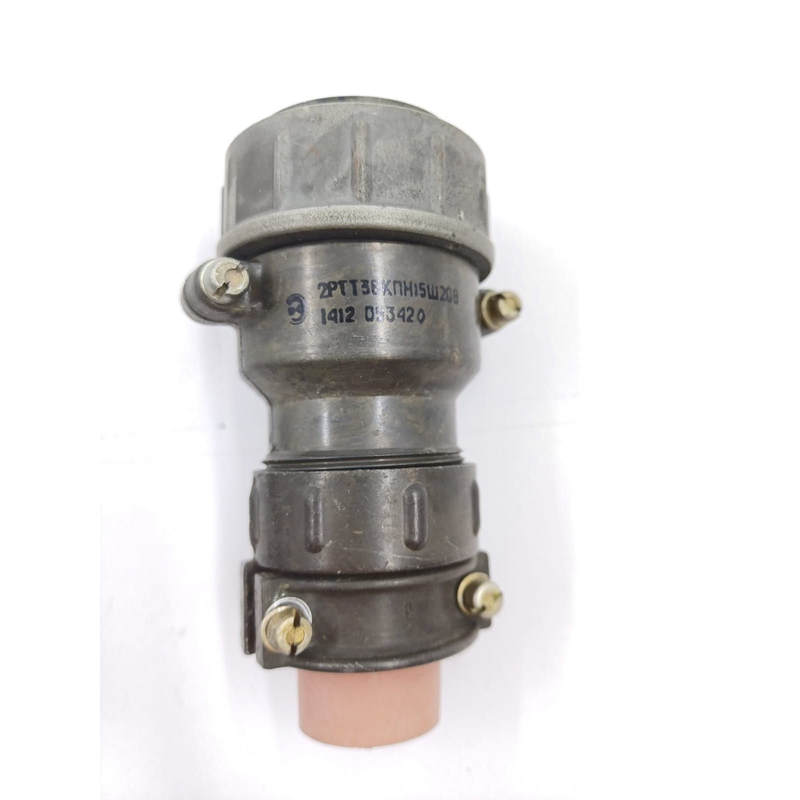

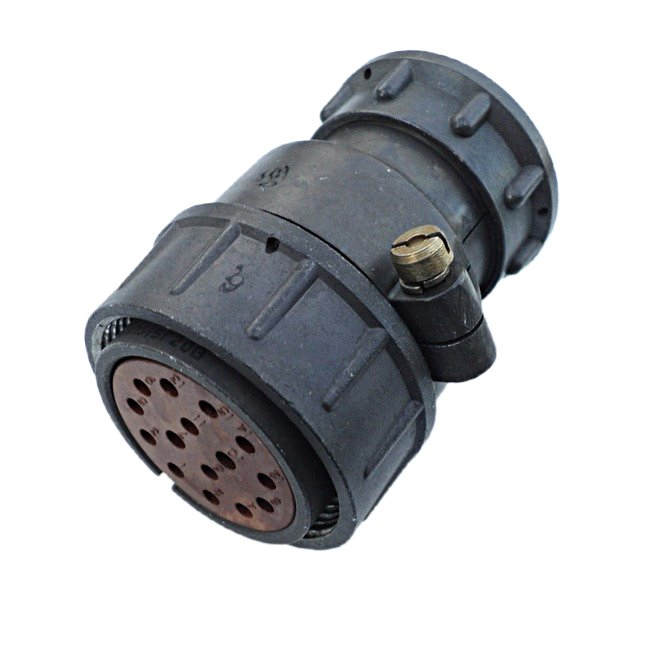

2РТТ36КПЭ15Ш20В (ЗАМЕНА ШР36П15ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ) «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ36КПЭ15Ш20В (ЗАМЕНА ШР36П15ЭГ4 ВИЛКИ КАБЕЛЬНЫЕ)

2РТТ36КПЭ15Ш20В представляет собой цилиндрический низкочастотный пылебрызгозащищенный соединитель в виде кабельной вилки. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Назначение

Этот соединитель применяется в электро-, радио- и контрольно-измерительных приборах для внутреннего монтажа с экранированным или неэкранированным кабелем. Он обеспечивает работу во всеклиматическом исполнении по ТУ ГЕ0.364.120 (АШДК.434410.060ТУ), выдерживая вибрации и другие внешние воздействия.

Расшифровка обозначения

2РТТ — тип: теплостойкий, пылебрызгозащищенный, цилиндрический нормальных габаритов.
36 — условный размер корпуса.
КПЭ — кабельный патрубок с уплотнением экрана.
15 — количество контактов.
Ш — вилка (противоположность — Г для розетки).
20 — условное обозначение сочетания контактов.
В — всеклиматическое исполнение.

Замена ШР36П15ЭГ4

2РТТ36КПЭ15Ш20В выступает прямой заменой для устаревшей вилки ШР36П15ЭГ4, предлагая аналогичные электрические характеристики, но с улучшенной пылебрызгозащитой и монтажом для кабеля. Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро, метод монтажа — пайка.

Основные характеристики

Параметр	Значение
Макс. напряжение	850 В
Рабочая частота	до 3 МГц
Количество контактов	15
Сопротивление изоляции	≥5000 МОм
Количество циклов соединений	500
Вибрация	1–5000 Гц, до 30 g

Описание

Назначение соединителя

2РТТ36КПЭ15Ш20В — цилиндрический низкочастотный пылебрызгозащищённый соединитель в виде кабельной вилки. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Вилка применяется в электро-, радио- и контрольно-измерительных приборах для внутреннего монтажа с экранированным или неэкранированным кабелем. Исполнение всеклиматическое по ТУ ГЕ0.364.120 (АШДК.434410.060ТУ): соединитель рассчитан на работу при вибрациях и других внешних воздействиях.

Расшифровка обозначения

2РТТ — тип: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов;
36 — условный размер корпуса;
КПЭ — кабельный патрубок с уплотнением экрана;
15 — количество контактов;
Ш — вилка (противоположное исполнение — Г, розетка);
20 — условное обозначение сочетания контактов;
В — всеклиматическое исполнение.

Подтверждённые особенности

Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро, метод монтажа — пайка. Конструкция патрубка обеспечивает уплотнение экрана кабеля и защиту от пыли и брызг.

максимальное напряжение — 850 В;
рабочая частота — до 3 МГц;
количество контактов — 15;
сопротивление изоляции — не менее 5000 МОм;
количество циклов соединений — 500;
вибрация — 1–5000 Гц, ускорение до 30 g;
приёмка — «5».

Применение и замена ШР36П15ЭГ4

2РТТ36КПЭ15Ш20В выступает прямой заменой устаревшей вилки ШР36П15ЭГ4. Электрические характеристики аналога совпадают, при этом новое изделие отличается улучшенной пылебрызгозащитой и конструкцией монтажа для кабеля.

При монтаже соединитель устанавливается на кабель методом пайки; резьбовое сочленение и одношпоночная поляризация исключают неправильное подключение и обеспечивают механическую фиксацию стыка. Вилка подходит для внутреннего монтажа в приборах, где требуется стойкость к вибрации и работа во всеклиматических условиях.

Артикул товара — 6240, категория — 2РТТ. Производитель в предоставленных данных не указан.
