Назначение соединителя 2РТТ36КПЭ15Ш20В

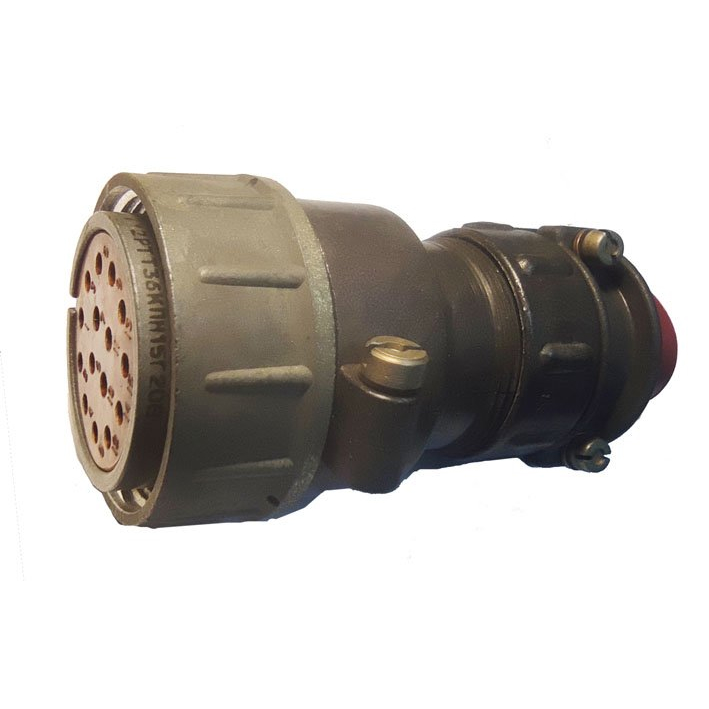

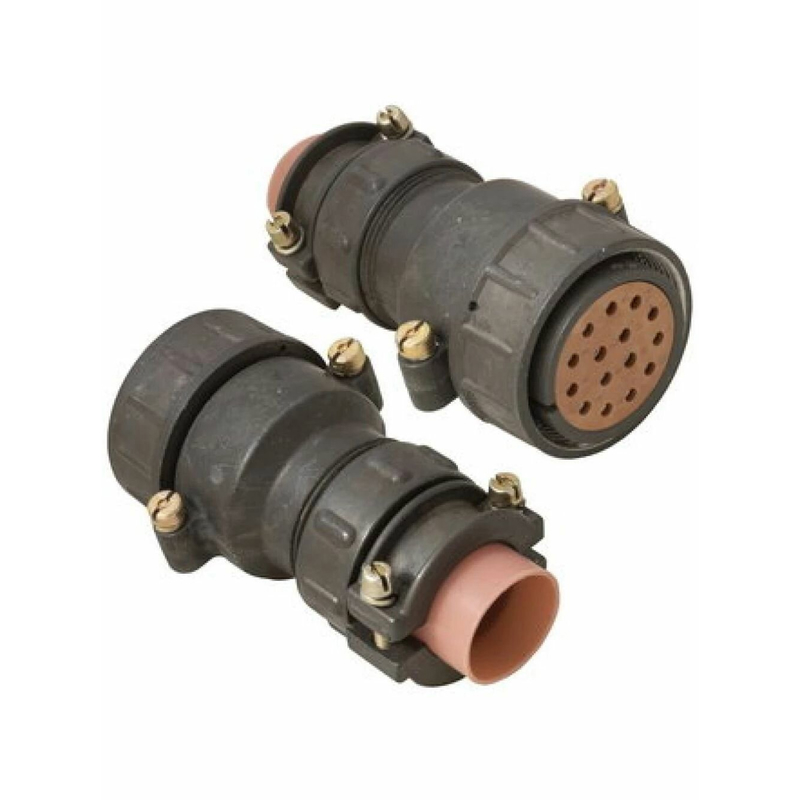

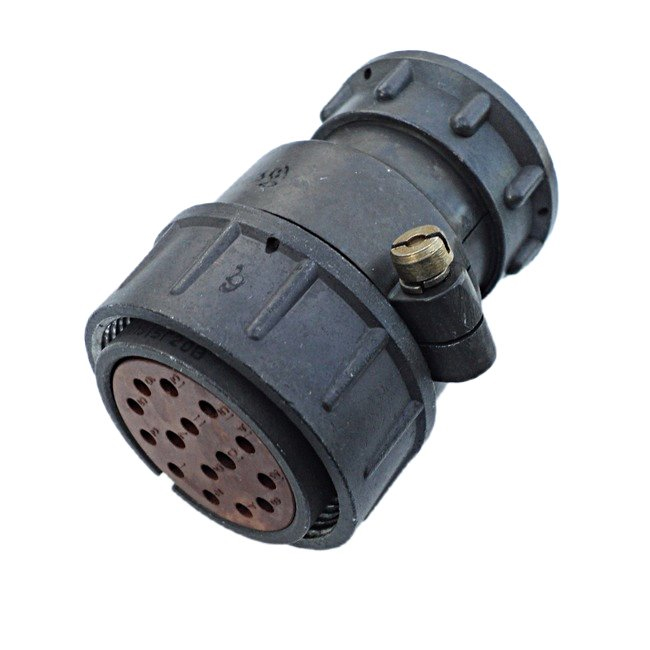

2РТТ36КПЭ15Ш20В производства завода «Элекон» — это цилиндрический низкочастотный кабельный соединитель (вилка), предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для надёжного соединения кабелей во внутренней установке электро- и радиоаппаратуры, контрольно-измерительных приборов, а также в промышленной электронике, приборах учёта и автоматики.

Конструкция соединителя выполнена пылебрызгозащищённой во всеклиматическом исполнении, что обозначено буквой В в маркировке. Изделие соответствует требованиям ТУ ГЕ0.364.120 ТУ и рассчитано на эксплуатацию в жёстких условиях без потери рабочих свойств.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели и её исполнения:

• Количество контактов — 15, диаметр каждого контакта 1,5 мм.
• Рабочий ток на один контакт — до 20 А.
• Амплитудное напряжение — 850 В.
• Рабочая частота — до 3 МГц.
• Ресурс наработки — не менее 1000 часов.
• Количество циклов сочленения-расчленения — не менее 500.
• Исполнение — всеклиматическое (В), конструкция пылебрызгозащищённая.
• Тип — кабельный, прямой, экранированный, вилка.

Сочетание контактов 20 указывает на вариант их взаимного расположения и ответной части, с которой обеспечивается стыковка. Экранированное исполнение позволяет снизить влияние помех при передаче сигналов в составе кабельных сборок.

Расшифровка обозначения

Маркировка 2РТТ36КПЭ15Ш20В имеет строгую структуру, в которой закодированы основные признаки изделия:

1. 2РТТ — серия соединителя.
2. 36 — диаметр заделки кабеля в миллиметрах.
3. К — кабельный тип.
4. П — прямой хвостовик.
5. Э — экранированное исполнение.
6. 15 — число контактов.
7. Ш — вилка (штыревая часть).
8. 20 — сочетание контактов.
9. В — всеклиматическое исполнение.

Такая структура позволяет однозначно определить назначение и совместимость соединителя при подборе ответной части. Ответная часть должна иметь аналогичное сочетание контактов 20 и соответствующее число гнёзд.

Применение и условия эксплуатации

Соединитель 2РТТ36КПЭ15Ш20В подходит для внутренней установки в электро- и радиоаппаратуре, контрольно-измерительных приборах, промышленной электронике, приборах учёта и автоматики. Он обеспечивает надёжное соединение кабелей в жёстких условиях эксплуатации благодаря пылебрызгозащищённой конструкции и всеклиматическому исполнению.

Изделие применяется в цепях постоянного и переменного тока с напряжением до 850 В и частотой до 3 МГц. Экранирование и прямой кабельный ввод упрощают монтаж и повышают помехозащищённость линии. Перед установкой следует убедиться, что ответная часть соответствует типу вилки и сочетанию контактов 20, а диаметр заделки кабеля соответствует значению 36 мм.
