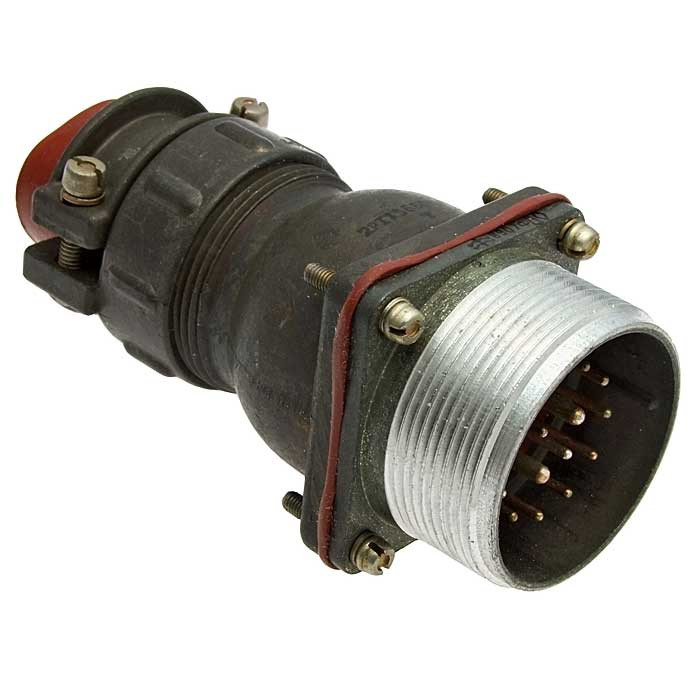

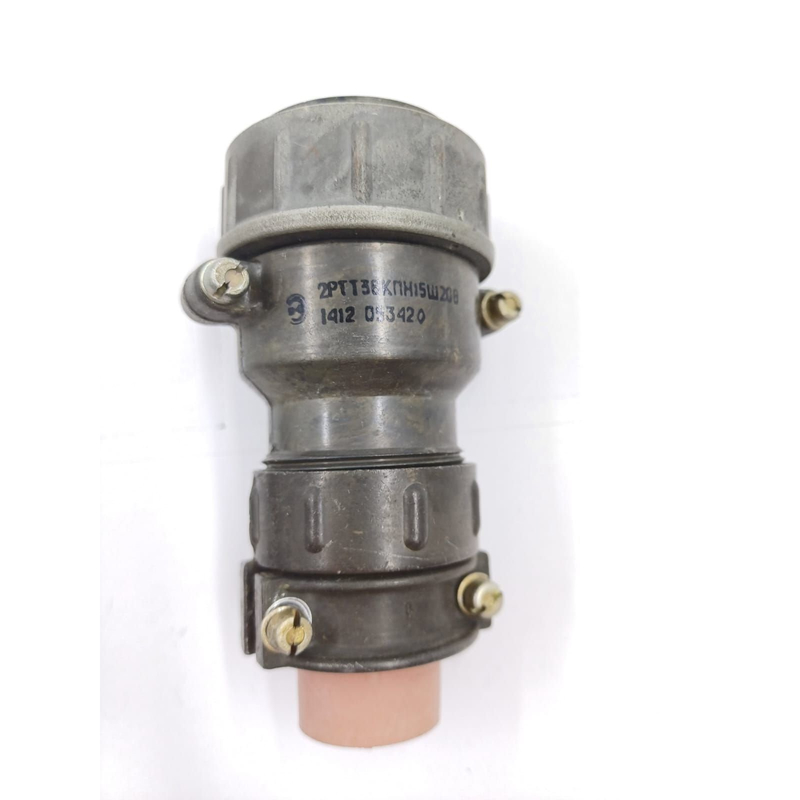

2РТТ36КПЭ15Ш20В — кабельная вилка для надежных электрических соединений

2РТТ36КПЭ15Ш20В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки. Разъем предназначен для формирования разъемных соединений в цепях постоянного и переменного тока, где особенно важны механическая прочность, устойчивость к внешним воздействиям и надежная фиксация кабельной части.

Модель относится к пылебрызгозащищенным соединителям, применяется во внутреннем монтаже и рассчитана на эксплуатацию в оборудовании общепромышленного и специального назначения. Соединители семейства 2РТТ используются в системах автоматики, электроэнергетике, приборостроении, транспортной технике, телекоммуникационном оборудовании и шкафах управления.

Конструкция 2РТТ36КПЭ15Ш20В

Разъем 2РТТ36КПЭ15Ш20В представляет собой кабельную вилку с резьбовым сочленением. Такая фиксация предотвращает самопроизвольное разъединение при вибрации, механических нагрузках и перемещении кабеля. Корпус с размером 36 обеспечивает размещение контактной вставки на 15 контактов.

Обозначение изделия обычно расшифровывают следующим образом:

Таким образом, 2РТТ36КПЭ15Ш20В — это 15-контактная кабельная вилка с штыревой контактной частью и конструкцией для подключения экранированного кабеля.

Основные технические особенности

Соединители типа 2РТТ рассчитаны на эксплуатацию в силовых и сигнальных цепях постоянного и переменного тока частотой до 3 МГц. Для серии указывается рабочее напряжение до 850 В амплитудного значения, а допустимая токовая нагрузка зависит от диаметра контактов, примененных в конкретной контактной вставке.

Ключевые особенности разъема:

• 15 контактов для многожильных кабельных соединений.

• Штыревые контакты вилочной части.

• Резьбовое соединение с ответной розеткой.

• Одношпоночная поляризация корпуса, исключающая неправильную ориентацию при стыковке.

• Пылебрызгозащищенное конструктивное исполнение.

• Возможность применения с экранированным кабелем.

• Серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и стабильный электрический контакт.

• Устойчивость к вибрационным и механическим воздействиям в составе аппаратуры.

Где применяется разъем

Кабельная вилка 2РТТ36КПЭ15Ш20В востребована там, где требуется быстроразъемное, но жестко фиксируемое подключение кабельных линий к оборудованию. Она подходит для подключения многоконтактных цепей питания, управления, сигнализации и передачи данных низкой частоты.

Типичные области использования:

• промышленная автоматика и системы управления;

• распределительные шкафы и электротехнические установки;

• измерительная и испытательная аппаратура;

• энергетическое оборудование;

• транспортные и подвижные комплексы;

• приборостроение и машиностроение;

• оборудование с вибрационными нагрузками;

• специализированные кабельные сборки с экранированием.

Конструкция серии 2РТТ базируется на проверенных отечественных цилиндрических соединителях и предусматривает совместимость с отдельными соединителями семейств ШР и 2РТ-А при совпадении соответствующих конструктивных параметров.

Что учитывать при подборе

Перед применением 2РТТ36КПЭ15Ш20В важно проверить соответствие ответной части: необходима розетка совместимого типоразмера, с аналогичной схемой расположения 15 контактов и подходящим ключом поляризации. Также следует сопоставить с проектом сечение жил, допустимый ток по каждому контакту, требования к экранированию, способ ввода кабеля и условия окружающей среды.

Для долговечной работы соединения рекомендуется соблюдать технологию монтажа контактов, обеспечить разгрузку кабеля от натяжения и контролировать чистоту контактных поверхностей. Резьбовая фиксация должна быть затянута до устойчивого сочленения без перекоса корпуса.

2РТТ36КПЭ15Ш20В сочетает многоконтактное исполнение, резьбовое крепление и возможность работы с экранированным кабелем, поэтому подходит для ответственных электрических соединений в составе промышленного и специализированного оборудования.
