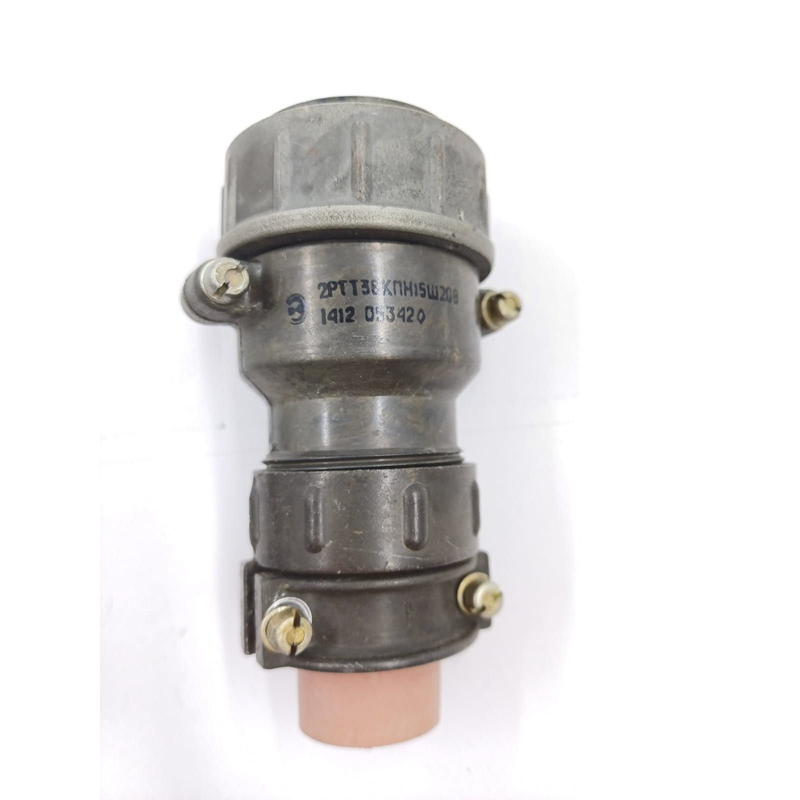

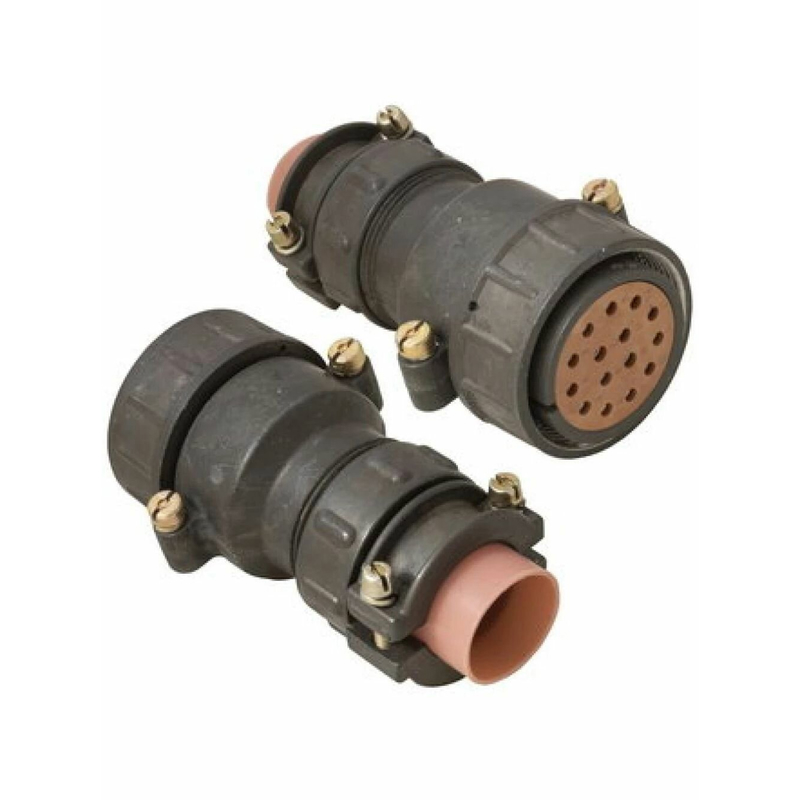

2РТТ36КПЭ15Ш20В — это цилиндрический низкочастотный пылебрызгозащищенный разъем, модификация 2015 года (обозначение «5»). Он предназначен для надежного соединения в электрических цепях.

Описание конструкции

Разъем имеет кабельный корпус с прямым патрубком (П), гайкой для экранированного кабеля (Э), 15 контактами (13 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), тип вилка (Ш) и комбинацию 20В. Сочленение резьбовое с одношпоночной поляризацией, монтаж методом пайки, покрытие контактов серебром.

Характеристики

• Номинальное напряжение: До 700 В (амплитудное значение переменного тока) или до 500 В (постоянный ток) для обычных контактов.
• Номинальный ток:
  • Для контактов диаметром 1,5 мм: до 5 А.
  • Для контактов диаметром 2,5 мм: до 15 А.
• Сопротивление контактов: Не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.
• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: Не менее 1500 В (эффективное значение) на уровне моря.
• Рабочий диапазон температур: От -60°C до +100°C.
• Относительная влажность: До 98% при температуре +35°C.
• Атмосферное давление: От 1,33·10^-4 Па до 294 кПа.
• Число сочленений-расчленений: Не менее 500 циклов.
• Виброустойчивость: Выдерживает вибрации в диапазоне частот до 5000 Гц с ускорением до 200 м/с².
• Ударопрочность: Выдерживает многократные удары с ускорением до 1500 м/с² и одиночные удары до 5000 м/с².
• Степень защиты: Пылебрызгозащищенное исполнение (обычно соответствует IP54).
• Материал корпуса: Алюминиевый сплав.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре общего назначения для работы с экранированными кабелями во всеклиматическом исполнении. Разъем предназначен для эксплуатации в условиях, требующих повышенной надежности и защиты от воздействия пыли, брызг, влаги, а также при значительных механических нагрузках (вибрации, удары) и широком диапазоне температур. Находит применение в:

• Системах связи и телекоммуникации.
• Измерительной и контрольно-диагностической аппаратуре.
• Промышленном оборудовании и автоматике.
• Авиационной, наземной и морской технике, где не требуются герметичные соединения.
• Военной и специальной технике.
• Энергетических установках малой мощности.
