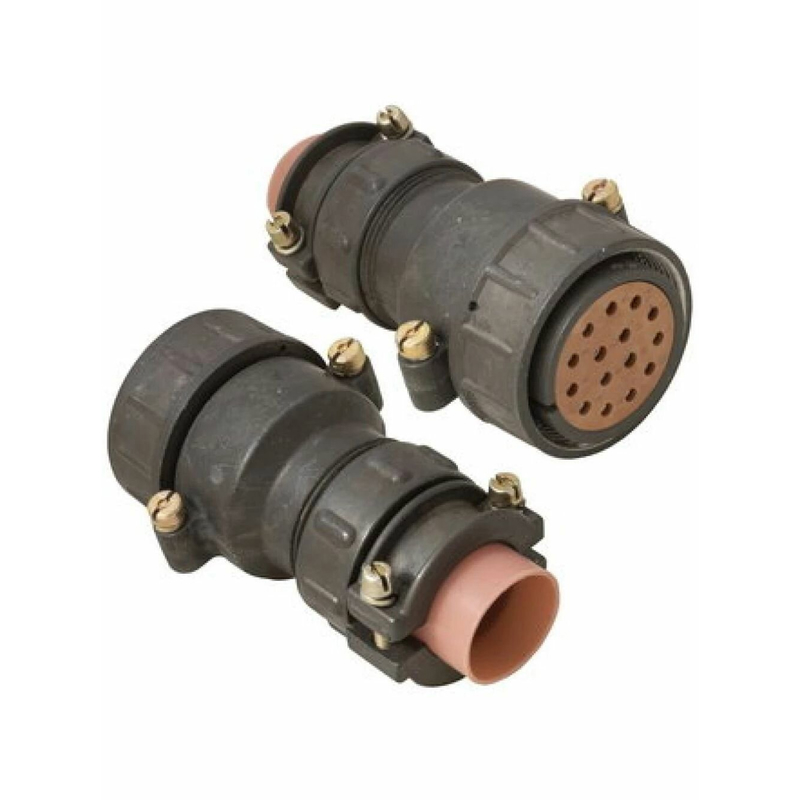

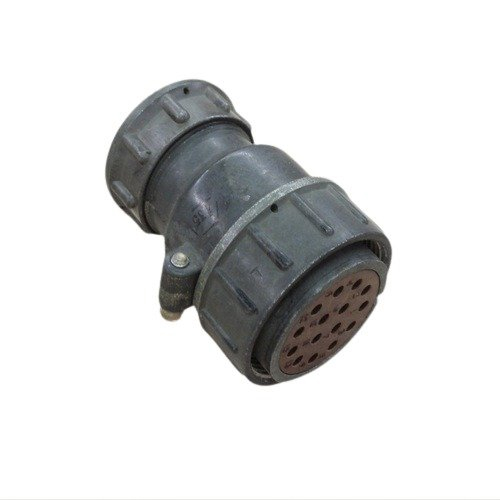

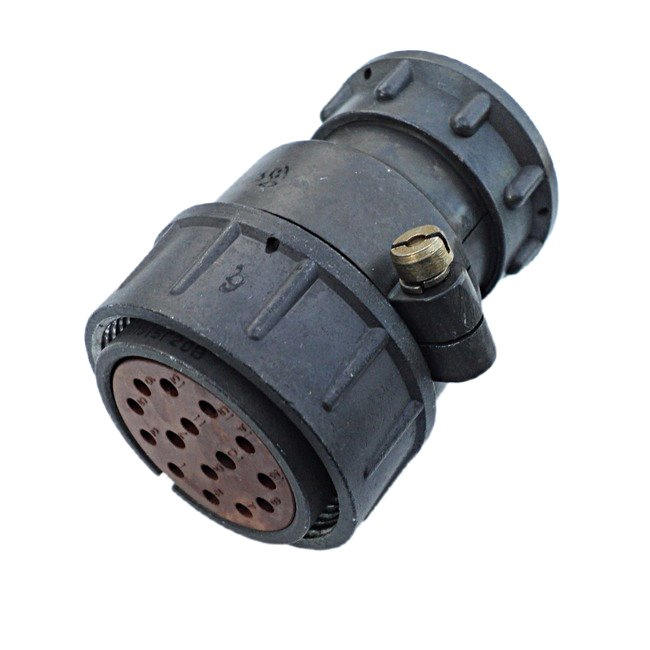

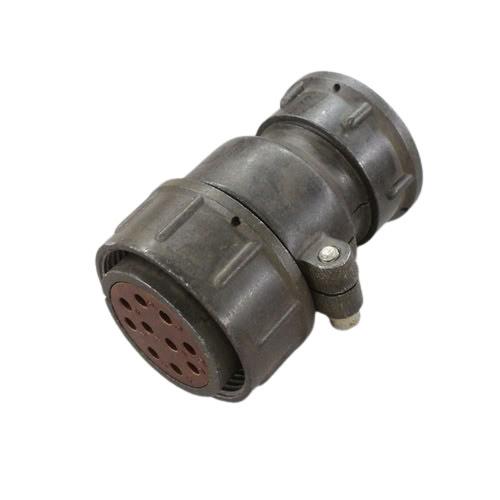

Разъём 2РТТ36КПЭ15Г20В «Элекон» «5» — это цилиндрический низкочастотный кабельный соединитель, выпускаемый российским заводом «Элекон» по техническим условиям ГЕ0.364.120 ТУ.

Это розетка кабельного типа из серии 2РТТ , предназначенная для соединения электрических цепей в радиоэлектронной аппаратуре, в том числе в условиях повышенных механических и климатических воздействий.

• Типономинал: розетка кабельная, цилиндрическая, низкочастотная.

• Количество контактов: 15 шт., из них 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм ; все контакты — гнёзда, извлекаемые.

• Материал контактов: латунь с покрытием серебром (Ag), материал изолятора — карболит, корпус из алюминиевого сплава, прямой патрубок с концевой гайкой для экранированного кабеля.

• Максимальное рабочее напряжение: до 850 В.

• Максимальный рабочий ток на контакт: 20 А для контактов Ø 1,5 мм и 35 А для Ø 2,5 мм; суммарный ток на разъём — до 180 А.

• Метод сочленения: резьбовой, тип крепления — объемный (кабельный монтаж).

• Метод электрического монтажа: пайка.

• Сопротивление контактов: не более 2,5 мОм для Ø 1,5 мм и 1,0 мОм для Ø 2,5 мм; сопротивление изоляции — не менее 1000 МОм.

• Интервал рабочих температур: от −60 до +100 °C ; климатическое исполнение — В (всеклиматическое) , допускает высокую влажность (до 98% при +20 °C) и изменение атмосферного давления в широком диапазоне.

• Код ТН ВЭД: 8536508008.

• Маркировка «5» обычно относится к виду приёмки/отбраковки, что указывает на проверку по конкретной приёмочной группе на производстве.

• Общая масса изделия около 131 г , разъём упакован в картонную коробку с промасленной бумагой, срок хранения изделий данной серии — до 15 лет.
