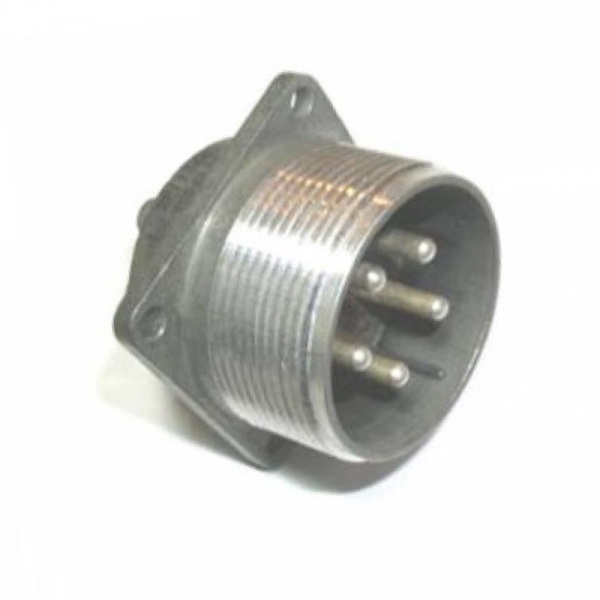

2РТТ36БШ18В «5» Элекон

Цена:

1950 ₽

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ36БШ18В «Элекон» — это низкочастотный цилиндрический разъем‑вилка семейства 2РТТ, выпускаемый на заводе «Элекон» (Россия). Он предназначен для коммутации силовых и сигнальных цепей в промышленной и военной аппаратуре, а также в других электротехнических системах.

Этот разъем используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Корпус выполнен из металла, изолятор — из карболита или аналогичного материала, что обеспечивает механическую прочность и термостойкость.

Разъем имеет резьбовую фиксацию «сочленённого положения», что устойчиво к вибрациям и сотрясениям, и относится к пылебрызгозащищённому негерметичному исполнению. Контакты покрыты серебром, благодаря чему сохраняется низкое переходное сопротивление и хорошая устойчивость к окислению.

В исполнении 2РТТ36БШ18В (или близких модификаций типа 2РТТ36БПН5Ш18В) количество контактов равно 5, диаметр штыревых контактов около 3,5 мм. Максимальный ток на один контакт составляет порядка 50 А, а суммарная токовая нагрузка по всем пяти контактам — до 250 А.

Сопротивление контакта обычно не превышает 0,75 мОм, а сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм, что обеспечивает высокую надёжность изоляции.

Разъем рассчитан на работу в широком диапазоне температур, примерно от −60 до +100 °C, что позволяет применять его в условиях тропического и холодного климата. Он стойко переносит синусоидальную вибрацию с частотами от 1 до 5000 Гц и ускорением до 300 м/с².

Срок сохраняемости изделия и число выдерживаемых сочленений–расчленений определяются ТУ и составляют порядка 500 циклов и более, при минимальной наработке не менее 1000 часов непрерывной работы.

2РТТ — серия низкочастотных цилиндрических разъёмов.
36 — условный размер корпуса.
Б — блочная (приборная) вилка, без патрубка.
5 — количество контактов.
Ш — вилка (штыревые контакты).
18 — конкретное сочетание контактов (размеры и полярность).
В — всеклиматическое исполнение, тропико‑ и теплостойкое.

Описание

Назначение и область применения

Соединитель 2РТТ36БШ18В «Элекон» представляет собой низкочастотный цилиндрический разъём-вилку семейства 2РТТ, выпускаемый заводом «Элекон» (Россия). Он предназначен для коммутации силовых и сигнальных цепей в промышленной и военной аппаратуре, а также в других электротехнических системах. Изделие применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

Разъём относится к категории 2РТТ. Артикул изделия — 6203. Производитель — «Элекон». В карточке товара указана приемка «5».

Конструктивные особенности

Корпус разъёма выполнен из металла, изолятор — из карболита или аналогичного материала. Такое исполнение обеспечивает механическую прочность и термостойкость. Контакты покрыты серебром, благодаря чему сохраняется низкое переходное сопротивление и хорошая устойчивость к окислению.

Разъём имеет резьбовую фиксацию сочленённого положения. Это делает соединение устойчивым к вибрациям и сотрясениям. Изделие относится к пылебрызгозащищённому негерметичному исполнению.

В исполнении 2РТТ36БШ18В количество контактов равно пяти. Диаметр штыревых контактов составляет около 3,5 мм. Буква «Ш» в обозначении указывает на вилку с штыревыми контактами.

Технические характеристики

Серия: 2РТТ.
Тип: низкочастотный цилиндрический разъём-вилка.
Количество контактов: 5.
Диаметр штыревых контактов: около 3,5 мм.
Максимальный ток на один контакт: порядка 50 А.
Суммарная токовая нагрузка по пяти контактам: до 250 А.
Сопротивление контакта: обычно не превышает 0,75 мОм.
Сопротивление изоляции: не менее 1000–5000 МОм в нормальных климатических условиях.
Рабочее напряжение: до 850 В (амплитудное значение).
Частота: до примерно 3 МГц.
Приемка: «5».
Артикул: 6203.

Условия эксплуатации и устойчивость

Разъём рассчитан на работу в широком диапазоне температур — примерно от минус 60 до плюс 100 °C. Это позволяет применять его в условиях тропического и холодного климата. Изделие стойко переносит синусоидальную вибрацию с частотами от 1 до 5000 Гц и ускорением до 300 м/с².

Срок сохраняемости изделия и число выдерживаемых сочленений-расчленений определяются техническими условиями. Они составляют порядка 500 циклов и более. Минимальная наработка — не менее 1000 часов непрерывной работы.

Маркировка и расшифровка обозначения

Обозначение 2РТТ36БШ18В включает несколько элементов. Серия 2РТТ указывает на низкочастотные цилиндрические разъёмы. Число 36 — условный размер корпуса. Буква «Б» означает блочную (приборную) вилку без патрубка. Число 5 — количество контактов. Буква «Ш» обозначает вилку с штыревыми контактами. Число 18 — конкретное сочетание контактов, их размеры и полярность. Буква «В» указывает на всеклиматическое исполнение, тропико- и теплостойкое.

Применение

Благодаря совокупности характеристик разъём 2РТТ36БШ18В применяется для коммутации силовых и сигнальных цепей в промышленной и военной аппаратуре, а также в других электротехнических системах. Он подходит для работы в цепях постоянного и переменного тока при указанных напряжении и частоте. Металлический корпус, серебряное покрытие контактов и резьбовая фиксация обеспечивают устойчивость к вибрациям, сотрясениям и воздействию внешней среды в пределах заявленного исполнения.

Изделие может использоваться в составе блоков и приборов, где требуется соединение с пятью контактами и высокая токовая нагрузка. Согласно данным карточки товара, изделие имеет приемку «5».
