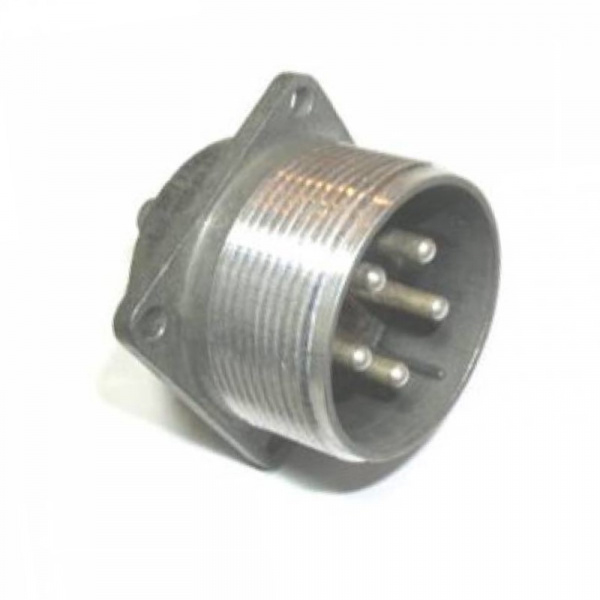

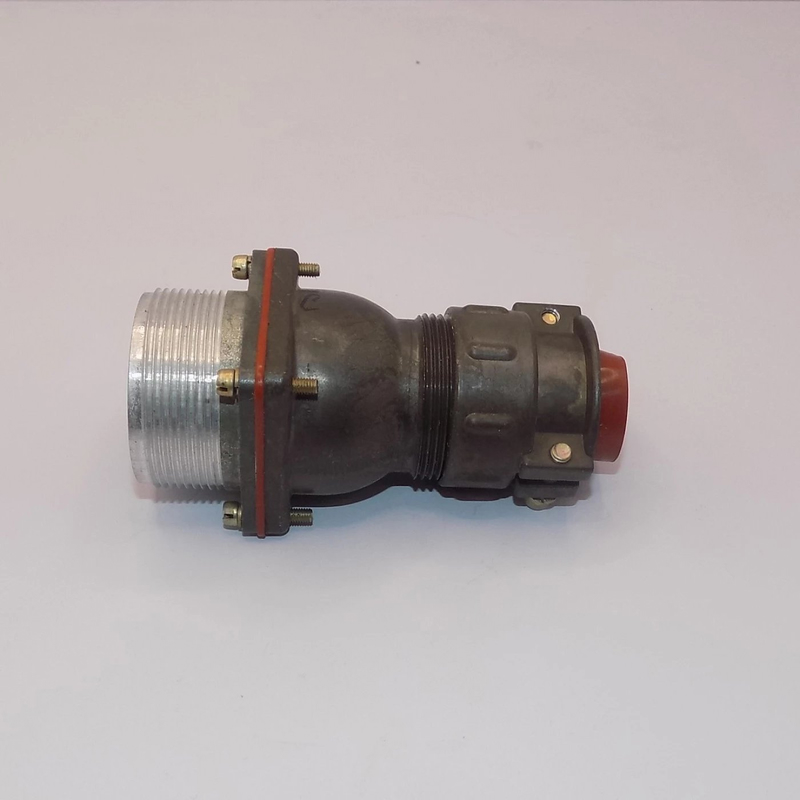

2РТТ36БШ18 «5» Элекон

Цена:

650 ₽

Производитель: Элекон

Технические характеристики

2РТТ36БШ18 — это цилиндрический низкочастотный разъём производства АО «Завод Элекон» с видом приемки «5» (ВП, ПЗ по нормам ГЕ0.364.120ТУ), выполненный в виде блочной розетки или вилки приборного типа.

Разъём имеет условный размер корпуса 36, 5 контактов диаметром 3,5 мм из латуни с серебряным покрытием (Ag), одношпоночный корпус из алюминиевого сплава с оксидированием.
Монтаж осуществляется на панель пайкой, с резьбовым соединением (шаг M39х1,5), габариты 42×42×42 мм, масса около 84 г.
Изолятор из чёрного бакелита, без уплотнительной втулки и герметичности, взаимосочленяется с кабельными вилками серий 2РТ-А, ШР.

Работает при напряжении до 850 В, ток на контакт до 50 А (на разъём — 250 А), сопротивление контактов не более 0,75 мОм.
Предназначен для цепей постоянного и переменного тока (до 3 МГц), с ресурсом 500 соединений-расчленений и наработкой 1000 часов.

Интервал температур от -60 до +100 °C, всеклиматическое исполнение (В), влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па.
Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 1000 g, срок хранения до 15 лет.

Описание

Общие сведения

Артикул: 6202. Категория: 2РТТ. Производитель: Элекон. Вид приемки: «5» (ВП, ПЗ по нормам ГЕ0.364.120ТУ).

2РТТ36БШ18 — это цилиндрический низкочастотный разъём производства АО «Завод Элекон», выполненный в виде блочной розетки или вилки приборного типа.

Назначение

Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется как приборный соединитель, монтируемый на панель, и обеспечивает коммутацию электрических цепей с нормированными параметрами по току, напряжению и сопротивлению контактов.

Вид приемки «5» подтверждает соответствие нормам ВП и ПЗ по ГЕ0.364.120ТУ. Это определяет область применения изделия в составе оборудования, для которого предусмотрена такая приемка.

Подтверждённые особенности

Конструкция и материалы

Условный размер корпуса: 36.
Количество контактов: 5.
Диаметр контактов: 3,5 мм.
Материал контактов: латунь с серебряным покрытием (Ag).
Корпус: одношпоночный, из алюминиевого сплава с оксидированием.
Изолятор: чёрный бакелит.
Монтаж: на панель пайкой.
Соединение: резьбовое, шаг M39х1,5.
Габариты: 42×42×42 мм.
Масса: около 84 г.
Уплотнительная втулка и герметичность: отсутствуют.

Электрические параметры

Напряжение: до 850 В.
Ток на контакт: до 50 А.
Ток на разъём: до 250 А.
Сопротивление контактов: не более 0,75 мОм.
Частотный диапазон: постоянный и переменный ток до 3 МГц.
Ресурс: 500 соединений-расчленений.
Наработка: 1000 часов.

Условия эксплуатации

Интервал температур: от -60 до +100 °C.
Исполнение: всеклиматическое (В).
Влажность: до 98% при +25 °C.
Давление: от 1,33×10⁻⁴ до 50,6×10⁴ Па.
Вибрация: 1–5000 Гц (30 g).
Акустические шумы: 170 дБ.
Удары: до 1000 g.
Срок хранения: до 15 лет.

Применение и совместимость

Разъём 2РТТ36БШ18 взаимосочленяется с кабельными вилками серий 2РТ-А и ШР. Он может использоваться в составе приборов, блоков и панельных узлов, где требуется цилиндрическое низкочастотное соединение с резьбовым креплением и монтажом пайкой.

Благодаря всеклиматическому исполнению и указанным условиям эксплуатации изделие рассчитано на работу при воздействии вибрации, акустических шумов, ударов, повышенной влажности и пониженного или повышенного давления в пределах приведённых значений. Отсутствие уплотнительной втулки и герметичности означает, что разъём не является герметичным.

При подборе учитывают число контактов, их диаметр, допустимый ток на контакт и на разъём, рабочее напряжение, сопротивление контактов, а также совместимость с ответными частями серий 2РТ-А и ШР. Для монтажа предусмотрено панельное крепление пайкой и резьбовое соединение с шагом M39х1,5.
